1433 - портативные генераторы сигналов
- Частотный диапазон: 1 МГц - 50 ГГц.
- Максимальный уровень мощности сигнала: до 10 дБм.
- Время переключения частоты: 30 мс.
- Фазовый шум одиночной боковой полосы: -110 дБн/Гц.
Генератор сигналов серии 1433 - это портативный прибор, разработанный специально для полевых испытаний. Он обладает функциями вывода непрерывного сигнала, FM / AM / импульсной модуляции, регулировки амплитуды в широком динамическом диапазоне, пошаговой развертки и т.д. Интегрированный дизайн большого емкостного сенсорного экрана диагональю 8,4 дюйма удобен для работы пользователей.
Генератор сигналов серии 1433 имеет небольшие габариты, гибкий источник питания, что очень подходит для использования на месте. Он может быть применен для установки в полевых условиях, отладки и ежедневного обслуживания и диагностики неисправностей электронной интегрированной системы, проверки работоспособности приемника, тестирования радиолокационного, коммуникационного, навигационного и другого оборудования.
Особенности:
- Более широкий диапазон частот.
- Высокое разрешение частоты.
- Низкий фазовый шум.
- Короткое время переключения частоты.
- Высокоэффективная импульсная модуляция.
- Встроенный генератор с большим количеством функций.
- Небольшой вес и размер.
- Управление с помощью сенсорного экрана.
Широкий частотный диапазон
Генераторы сигналов серии 1433D/E/F/H обеспечивает частотные диапазоны 1 МГц ~ 20 ГГц/ 26,5 Гц/ 40 ГГц/ 50 ГГц. Его самая низкая частота может составлять всего 1 МГц, а самая высокая частота может достигать 50 ГГц, что может удовлетворить потребности тестирования в широком диапазоне частот.
Выходной интерфейс

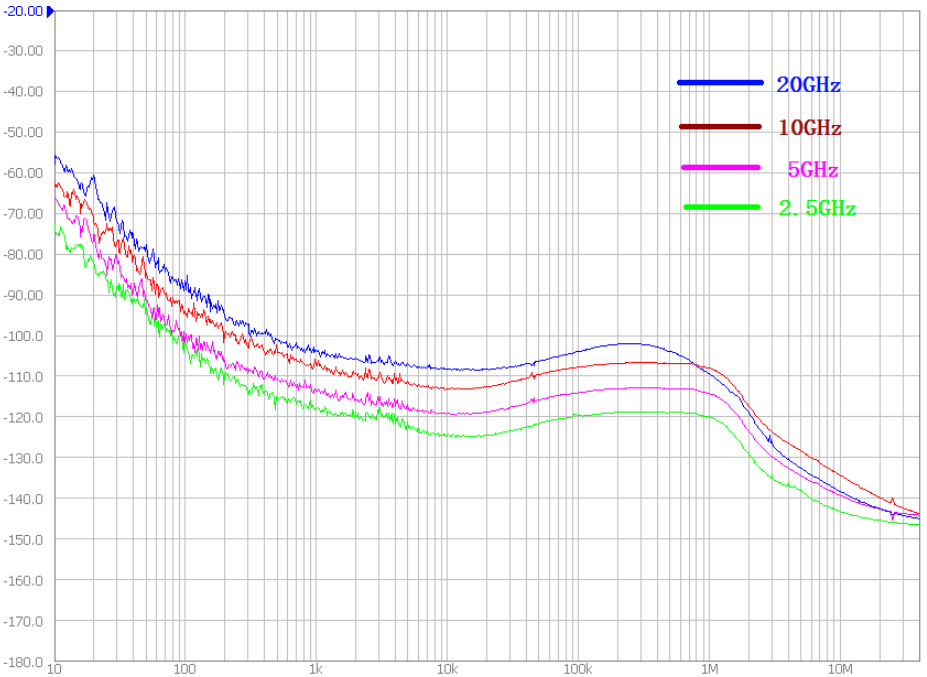

Низкий уровень фазового шума (SSB)
Фазовый шум генератора сигналов серии 1433 SSB превышает -110 дБн/Гц при смещении частоты 10 кГц и несущей частоте 10 ГГц, что может соответствовать требованиям тестирования в большинстве сфер применения.
Удобное и быстрое управление
Большой 8,4-дюймовый ЖК-дисплей с высокой яркостью, разрешением 800 × 600 пикселей, удобным сенсорным экраном, включает отображение параметров настройки и информацию о состоянии.
| Параметр | Значение | Ед. Измерения | ||||
|---|---|---|---|---|---|---|
| Частотные характеристики | ||||||
| Частотный диапазон 1433D | 1 МГц ~ 20 ГГц | - | ||||
| Частотный диапазон 1433E |
1 МГц ~ 26,5 ГГц |
- | ||||
| Частотный диапазон 1433F |
1 МГц ~ 40 ГГц |
- | ||||
| Частотный диапазон 1433H |
1 МГц ~ 50 ГГц |
- | ||||
| Порядок внутренних гармоник | 1 МГц ≤ f ≤ 2,35 МГц: 1/2 | - | ||||
| 2,35 МГц ≤ f ≤ 2,5 МГц: 1/8 | ||||||
| 2,5 МГц ≤ f ≤ 5 ГГц: 1/4 | ||||||
| 5 ГГц ≤ f ≤ 10 ГГц: 1/2 | ||||||
| 10 ГГц ≤ f ≤ 20 ГГц: 1 | ||||||
| 20 ГГц ≤ f ≤ 40 ГГц: 2 | ||||||
| 40 ГГц ≤ f ≤ 50 ГГц: 4 | ||||||
| Частотное разрешение | 0,1 | Гц | ||||
| Скорость старения временной базы |
±0,5×10-6/год |
- | ||||
| Температурный эффект временной базы |
±0,3×10-6 (-10~50℃, 25±5 ℃) |
- | ||||
| Частота опорного выходного сигнала | 10 | МГц | ||||
| Мощность опорного выходного сигнала | >0 (50Ω) | дБм | ||||
| Частота опорного входного сигнала |
1 ~ 100 (шаг 1 Гц) |
МГц | ||||
| Мощность опорного входного сигнала | -5 ~ +10 (50Ω) | дБм | ||||
| Функция сканирования | ||||||
| Режимы сканирования | Пошаговое сканирование, сканирование списка | - | ||||
| Точки сканирования | 2 - 1601 | - | ||||
| Время задержки сканирования | 0,01 ~ 100 | c | ||||
| Режим триггера | Автоматический/ручной | - | ||||
| Параметры мощности сигнала | ||||||
|
Диапазон выходной мощности |
1 МГц≤ f ≤ 2,5 ГГц | -120 ~ +5 | дБм | |||
| 2,5 ГГц≤ f ≤ 10 ГГц | -120 ~ +10 | |||||
| 10 ГГц≤ f ≤ 20 ГГц | -120 ~ +5 | |||||
| 20 ГГц≤ f ≤ 40 ГГц | -120 ~ +5 | |||||
| 40 ГГц≤ f ≤ 50 ГГц | -120 ~ 0 | |||||
| Погрешность мощности сигнала | -10 дБм≤ P ≤ max | ± 1 | дБ | |||
| -60 дБм≤ P ≤ -10 дБм | ± 1,5 | |||||
| -90 дБм≤ P ≤ -60 дБм | ± 1,8 | |||||
| Импеданс | 50 | Ом | ||||
| SWR |
1 МГц≤ f ≤ 20 ГГц |
< 1.8:1 | - | |||
| 20 ГГц≤ f ≤ 40 ГГц |
< 2.0:1 |
|||||
| 40 ГГц≤ f ≤ 50 ГГц |
< 2.5:1 |
|||||
|
Максимальная мощность отраженного сигнала |
+27 | дБм | ||||
| Спектральные характеристики | ||||||
| Частотный диапазон | Величина искажения | |||||
|
Гармоника (при +5 дБм или макс. указанной выходной мощности) |
1 МГц ≤ f ≤ 1,5 МГц |
< -40 | дБн | |||
| 1,5 МГц ≤ f ≤ 2,5 ГГц | < -30 | |||||
| 2,5 ГГц < f ≤ 19 ГГц | < -40 | |||||
| 19 ГГц < f ≤ 25 ГГц | < -30 | |||||
| 25 ГГц < f ≤ 50 ГГц | < -35 | |||||
|
Суб-гармоника (при +10 дБм или макс. указанной выходной мощности) |
1 МГц ≤ f ≤ 2,5 ГГц |
< -54 |
дБн | |||
| 2,5 ГГц < f ≤ 5 ГГц | < -60 | |||||
| 5 ГГц < f ≤ 10 ГГц | < -56 | |||||
| 10 ГГц < f ≤ 20 ГГц | <-50 | |||||
| 20 ГГц < f ≤ 38 ГГц | <-44 | |||||
| 38 ГГц < f ≤ 50 ГГц | <-40 | |||||
|
Фазовый шум SSB |
1 МГц ≤ f ≤ 2,35 ГГц |
< -82 @100 Гц | дБн/Гц | |||
| < -98 @1 кГц | ||||||
| < -108 @10 кГц | ||||||
| < -106 @100 кГц | ||||||
|
2,35 ГГц ≤ f ≤ 2,5 ГГц |
< -94 @100 Гц | |||||
| < -110 @1 кГц | ||||||
| < -120 @10 кГц | ||||||
| < -118 @100 кГц | ||||||
|
2,5 ГГц ≤ f ≤ 5 ГГц |
< -88 @100 Гц | |||||
| < -104 @1 кГц | ||||||
| < -114 @10 кГц | ||||||
| < -112 @100 кГц | ||||||
|
5 ГГц ≤ f ≤ 10 ГГц |
< -82 @100 Гц | |||||
| < -98 @1 кГц | ||||||
| < -108 @10 кГц | ||||||
| < -106 @100 кГц | ||||||
|
10 ГГц ≤ f ≤ 20 ГГц |
< -76 @100 Гц | |||||
| < -92 @1 кГц | ||||||
| < -102 @10 кГц | ||||||
| < -100 @100 кГц | ||||||
|
20 ГГц ≤ f ≤ 40 ГГц |
< -70 @100 Гц | |||||
| < -86 @1 кГц | ||||||
| < -96 @10 кГц | ||||||
| < -94 @100 кГц | ||||||
|
40 ГГц ≤ f ≤ 50 ГГц |
< -68 @100 Гц | |||||
| < -84 @1 кГц | ||||||
| < -94 @10 кГц | ||||||
| < -92 @100 кГц | ||||||
| Модуляционные характеристики | ||||||
| Импульсная модуляция | ||||||
| Коэффициент переключения | >80 |
дБ |
||||
| Время нарастания и спада | <30 | нс | ||||
| Минимальная ширина импульса с ALC | 1 | мкс | ||||
| Минимальная ширина импульса без ALC | 100 | нс | ||||
| Амплитудная модуляция | ||||||
| Тип модуляции | Линейная, экспоненциальная | - | ||||
| Скорость модуляции (полоса пропускания 3 дБ) | DC ~ 20 кГц | - | ||||
| Максимальная глубина | Линейный замкнутый контур | ≥ 90 | % | |||
| Экспоненциальный замкнутый контур | ≥ 20 | дБ | ||||
| Точность линейной АМ (скорость модуляции 1 кГц) |
± (5 % × заданная глубина + 1 %) |
|
||||
| Точность экспоненциальной АМ (скорость модуляции 1 кГц) |
± (5 % × заданная глубина + 1 дБ) |
|
||||
| Частотная модуляция | ||||||
| Тип модуляции | Линейная, экспоненциальная | - | ||||
| Скорость модуляции (полоса пропускания 3 дБ) | DC ~ 20 кГц | - | ||||
|
Максимальное смещение частоты |
N × 800 | кГц | ||||
| Точность @1 кГц |
± 10 |
% | ||||
| Искажение |
± 3 |
% | ||||
| Общие характеристики | ||||||
| Радиочастотный разъём | 1433D | N (female), импеданс 50Ω | - | |||
| 1433E | 2.4 мм (male), импеданс 50Ω | |||||
| 1433F | 2.4 мм (male), импеданс 50Ω | |||||
| 1433H | 2.4 мм (male), импеданс 50Ω | |||||
| Максимальные размеры | 314×218×91 | мм | ||||
| Вес | <5,5 | кг | ||||
| Источник питания |
100-240В, AC, 50-60Гц 10,8 В, 9900 мАч |
- | ||||
|
Потребляемая мощность |
<45 | Вт | ||||
| Рабочая температура | -10～50 |
℃ |
||||
| Температура хранения | -40～70 |
℃ |
||||
- Проверка эффективности защиты электронной системы от помех.
- Тестирование систем высокоскоростной передачи.
- Тестирование радиолокационного оборудования.
- Телекоммуникационное приборостроение.
- Тестирование телекоммуникационного оборудования.
