1435 - генераторы сигналов
- Частотный диапазон: 9 кГц - 40 ГГц.
- Максимальный уровень мощности сигнала: до 20 дБм.
- Время переключения частоты: 1 мс.
- Фазовый шум одиночной боковой полосы: -136 дБн/Гц.
Высокотехнологичный генератор сигналов 1435 обеспечивает баланс производительности и экономичности. Он также имеет превосходную спектральную чистоту с фазовым шумом одиночной боковой полосы (SSB) -136 дБн/Гц (при частоте несущей 1 ГГц и смещении частоты 10 кГц) или -116 дБн/Гц (при частоте несущей 10 ГГц и смещении частоты 10 кГц). Генератор обеспечивает высокую выходную мощность и широкий динамический диапазон с максимальной выходной мощностью до 20 дБм при 20 ГГц и динамическим диапазоном выходной мощности более 150 дБ. Он быстро реагирует и переключается на другую частоту всего за 1 мс, что сокращает время тестирования и повышает эффективность тестирования, отвечая потребностям тестирования больших объемов данных. Кроме того, он также имеет отличные функции аналоговой модуляции и импульсной модуляции. 1435 оснащен 7-дюймовым сенсорным экраном и поддерживает управление с помощью сенсорного экрана, кнопок на панели, поворотных ручек, внешней мыши и клавиатуры, что обеспечивает удобство работы пользователей. Он использует портативную структуру шасси 3U и отличается небольшими размерами и легким весом, поэтому его легко носить с собой.
Особенности:- Широкий частотный диапазон.
- Высокая выходная мощность.
- Низкий фазовый шум (SSB).
- Короткое время переключения частоты.
- Высокоэффективная импульсная модуляция.
- Встроенный генератор с большим количеством функций.
- Небольшой вес и размер.
- Управление с помощью сенсорного экрана.
Широкий частотный диапазон
Генератор сигналов серии 1435A/B/C/D/F обеспечивает частотные диапазоны 9 кГц ~ 3 ГГц/6 ГГц/12 ГГц/20 ГГц/40 ГГц. Его самая низкая частота может составлять всего 9 кГц, а самая высокая частота может достигать 40 ГГц, что может удовлетворить потребности тестирования в широком диапазоне частот.
Высокая выходная мощность
При выборе опции мощного выхода H08, измеренное значение полнодиапазонной выходной мощности генератора сигналов серии 1435 может превышать 20 дБм, а полнодиапазонная выходная мощность генератора сигналов серии 1435F может быть выше 17 дБм. В тестах, где требуются мощные сигналы возбуждения, генератор сигналов серии 1435 можно использовать для получения требуемого тестового сигнала без внешнего усилителя.

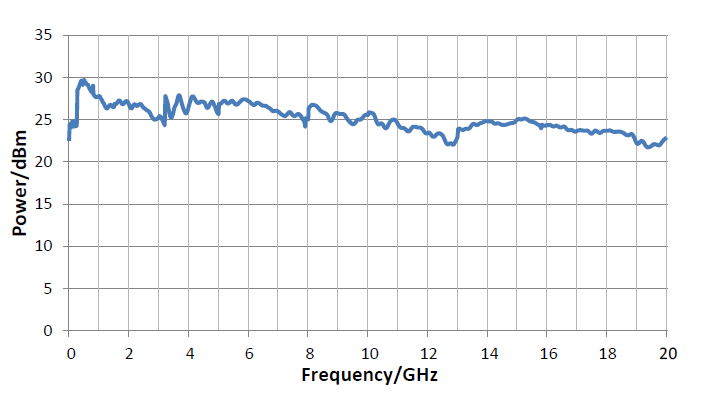

Выходная мощность генератора сигналов 1435D.

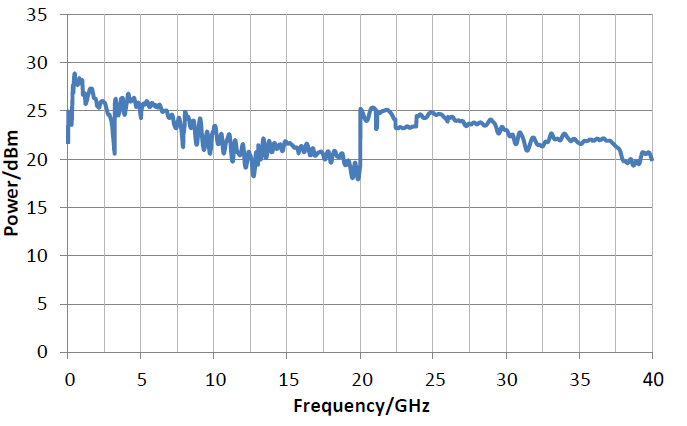

Выходная мощность генератора сигналов 1435F.
Низкий уровень фазового шума (SSB)
Генератор сигналов серии 1435 обеспечивает пользователям низкий уровень фазового шума SSB. Стандартный фазовый шум SSB измеряется на уровне -101 дБн/Гц, а фазовый шум SSB с опцией низкого фазового шума может достигать -116 дБн/Гц. Пользователи могут выбрать фазовый шум в соответствии с требованиями для достижения оптимального соотношения цены и качества.
Уровень фазового шума SSB с функцией пониженного фазового шума
Чрезвычайно короткое время переключения частоты
Генератор сигналов серии 1435 может реализовать быстрое переключение частоты во всей полосе частот. Измеренное время переключения частоты составляет 0,67 мс, что соответствует требованиям испытаний для высокоскоростных линий.

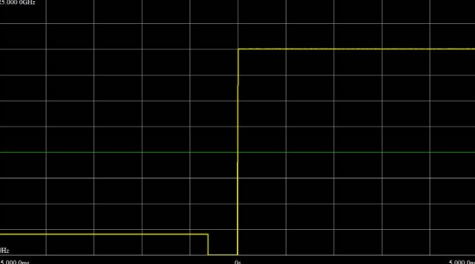

Время переключения частоты с 2 ГГц на 20 ГГц
Высокоэффективная импульсная модуляция
Коэффициент переключения импульсов превышает 80 дБ, а время нарастания и спада меньше 10 нс. При подключении опции узкого импульса H04 поддерживает различные режимы запуска, такие как стробирование и внешний триггер. Генератор также оснащен последовательностью импульсов, необходимой для испытаний радаров.
Многофункциональный генератор сигналов
Многофункциональный генератор состоит из семи генераторов сигналов для генерации модулированных сигналов AM/FM/ΦM и низкочастотных выходных сигналов. Два генератора сигналов могут генерировать двухтональный модулированный сигнал путем внутреннего сложения. Семь генераторов сигналов включают два генератора стандартных функций, один генератор двойной функции, один генератор функции сканирования, два генератора шума и один генератор постоянного тока. Генератор постоянного тока генерирует уровни постоянного тока, которые можно использовать только для низкочастотного выхода. Для генератора сигналов диапазон частот синусоидальной волны составляет 0,1 Гц ~ 10 МГц, а диапазон частот треугольной волны, прямоугольной волны, пилообразной волны и импульса составляет 0,1 Гц ~ 1 МГц, а разрешение по частоте составляет 0,1 Гц.
Сгенерированные сигналы
Небольшой размер и легкий вес
Благодаря конструкции портативного корпуса высотой 3U вес и объем генератора сигналов серии 1435 значительно уменьшены (по сравнению с настольными приборами). Самая тяжелая модель этой серии весит 10,9 кг, а самая легкая — 7,4 кг.
| Параметр | Значение | Ед. Измерения | ||||
|---|---|---|---|---|---|---|
| Частотные характеристики | ||||||
| Частотный диапазон 1435A | 9 кГц ~ 3 ГГц | - | ||||
| Частотный диапазон 1435B |
9 кГц ~ 6 ГГц |
- | ||||
| Частотный диапазон 1435C |
9 кГц ~ 12 ГГц |
- | ||||
| Частотный диапазон 1435D |
9 кГц ~ 20 ГГц |
- | ||||
| Частотный диапазон 1435F |
9 кГц ~ 40 ГГц |
- | ||||
| Порядок внутренних гармоник |
9 кГц ≤ f ≤ 250 МГц: 1/8 |
- | ||||
| 250 МГц ≤ f ≤ 375 МГц: 1/16 | ||||||
| 375 МГц ≤ f ≤ 750 МГц: 1/8 | ||||||
| 750 МГц ≤ f ≤ 1,5 ГГц: 1/4 | ||||||
| 1,5 ГГц ≤ f ≤ 3 ГГц: 1/2 | ||||||
| 3 ГГц ≤ f ≤ 6 ГГц: 1 | ||||||
| 6 ГГц ≤ f ≤ 12 ГГц: 2 | ||||||
| 12 ГГц ≤ f ≤ 24 ГГц: 4 | ||||||
| 24 ГГц ≤ f ≤ 40 ГГц: 8 | ||||||
| Частотное разрешение | 0.001 | Гц | ||||
| Время перестройки частоты |
< 1
|
мс | ||||
| Скорость старения временной базы |
Стандартная модель: ±5×10-7/год (после непрерывного включения в течение 30 дней) Опция H10 с высокой стабильностью временной базы: ±5×10-8/год (после непрерывного включения в течение 30 дней) ±5×10-10/сут (после непрерывного включения в течение 30 дней) |
- | ||||
| Частота опорного выходного сигнала | 10 | МГц | ||||
| Мощность опорного входного сигнала | >4 (50Ω) | дБм | ||||
| Частота опорного выходного сигнала |
1 ~ 50 (шаг 1 Гц) |
МГц | ||||
| Мощность опорного входного сигнала | 0 ± 7 (50Ω) | дБм | ||||
| Функция сканирования | ||||||
| Режимы сканирования | Пошаговое сканирование, сканирование списка | - | ||||
| Время задержки сканирования | 100 мкс ~ 100 с | - | ||||
| Параметры мощности сигнала | ||||||
| Минимальная мощность |
-15 (можно установить -20) |
дБм | ||||
|
Минимальная мощность (опция H01A/B) |
-110 (можно установить -135) |
дБм | ||||
| Максимальная мощность | Частотный диапазон | Стандартная модель |
Опция H08 |
|||
| 1435A/B | 9 кГц≤ f ≤ 3 ГГц | 18 | 22 | дБм | ||
| 3 ГГц≤ f ≤ 5 ГГц | 16 | 20 | ||||
| 5 ГГц≤ f ≤ 6 ГГц | 15 | 18 | ||||
| 1435C/D |
9 кГц≤ f ≤ 3 ГГц |
16 | 21 | дБм | ||
|
3 ГГц≤ f ≤ 20 ГГц |
||||||
| 15 | 20 | |||||
| 1435F |
9 кГц≤ f ≤ 3 ГГц |
14 | 20 | дБм | ||
| 3 ГГц < f ≤ 17 ГГц | 13 | 17 | ||||
| 17 ГГц < f ≤ 40 ГГц | 11 | 15 | ||||
| Погрешность мощности | Частотный диапазон | Мощность >10 |
Мощность >-10..10 |
Мощность -15..-10 | ||
| Стандартная модель |
9 кГц≤ f ≤ 2 ГГц |
±0.8 |
±0.6 |
±1.5 | дБ | |
| 2 ГГц < f ≤ 20 ГГц | ±0.9 |
±0.7 |
±1.5 | |||
| 20 ГГц < f ≤ 40 ГГц | ±0.9 |
±0.8 |
±1.8 | |||
| Частотный диапазон | Мощность >10..20 | Мощность >-10..10 | Мощность >-70..-10 | Мощность >-90..-70 | ||
| Опция H01A/B |
9 кГц≤ f ≤ 2 ГГц |
±0.8 | ±0.6 | ±0.7 | ±1.4 | дБ |
|
2 ГГц < f ≤ 20 ГГц |
±0.9 | ±0.7 | ±0.7 | ±1.6 | ||
| 20 ГГц < f ≤ 40 ГГц |
±0.9 |
±0.8 | ±1.1 | ±2.0 | ||
| Разрешение мощности | 0.01 | дБ | ||||
| Спектральные характеристики | ||||||
| Частотный диапазон | Величина искажения (стандартная модель) | |||||
|
Гармоника (при +10 дБм или макс. указанной выходной мощности) |
9 кГц ≤ f ≤ 10 МГц |
< -23 | дБн | |||
| 10 МГц ≤ f ≤ 2 ГГц | < -30 | |||||
| 2 ГГц < f ≤ 6 ГГц (1435B) | < -30 | |||||
| 2 ГГц < f ≤ 20 ГГц | < -55 | |||||
| 20 ГГц < f ≤ 50 ГГц | < -50 | |||||
|
Суб-гармоника (при +10 дБм или макс. указанной выходной мощности) |
9 кГц ≤ f ≤ 6 ГГц | - | дБн | |||
| 6 ГГц < f ≤ 12 ГГц | < -60 | |||||
| 12 ГГц < f ≤ 24 ГГц | < -45 | |||||
| 24 ГГц < f ≤ 40 ГГц | <-50 | |||||
| Частотный диапазон | Стандартный модель | опция H04 | ||||
|
Паразитная гармоника (при 0 дБм, за пределами смещения 3 кГц) |
100 кГц ≤ f ≤ 250 МГц |
< -54 | < -60 | дБн | ||
| 250 МГц < f ≤ 3 ГГц | < -62 | < -77 | ||||
| 3 ГГц < f ≤ 6 ГГц | < -56 | < -71 | ||||
| 6 ГГц < f ≤ 12 ГГц | < -50 | < -68 | ||||
| 12 ГГц < f ≤ 24 ГГц | < -44 | < -59 | ||||
| 24 ГГц < f ≤ 40 ГГц | < -38 | < -53 | ||||
|
|
Частота | 100Гц |
10 кГц |
||||||||||
| Фазовый шум SSB (дБн/Гц при +10 дБм) | 100 МГц | -83 | -115 | дБ | |||||||||
| 250 МГц | -93 | -127 | |||||||||||
| 500 МГц | -89 | -121 | |||||||||||
| 1 ГГц | -83 | -115 | |||||||||||
| 2 ГГц | -77 | -109 | |||||||||||
| 3 ГГц | -74 | -105 | |||||||||||
| 4 ГГц | -71 | -103 | |||||||||||
| 6 ГГц | -68 | -99 | |||||||||||
| 10 ГГц | -63 | -95 | |||||||||||
| 20 ГГц | -57 | -89 | |||||||||||
| 40 ГГц | -51 | -83 | |||||||||||
| Частота | 100Гц | 1 кГц | 10 кГц | 100 кГц | |||||||||
| Фазовый шум боковой волны (опция H04 с сверхнизким фазовым шумом) |
100 МГц |
-83 |
-112 |
-131 |
-131 |
дБ | |||||||
|
250 МГц |
-93 |
-123 |
-139 |
-139 |
|||||||||
|
500 МГц |
-89 |
-119 |
-135 | -135 | |||||||||
|
1 ГГц |
-83 |
-113 |
-132 | -132 | |||||||||
| 2 ГГц |
-77 |
-107 | -126 | -126 | |||||||||
|
3 ГГц |
-74 |
-104 |
-121 | -121 | |||||||||
|
4 ГГц |
-71 |
-101 |
-120 | -120 | |||||||||
|
6 ГГц |
-68 |
-98 |
-115 | -115 | |||||||||
|
10 ГГц |
-63 |
-93 |
-113 | -113 | |||||||||
|
20 ГГц |
-57 |
-87 |
-107 | -107 | |||||||||
| 40 ГГц | -51 | -81 | -101 | -101 | |||||||||
| Модуляционные характеристики | |||||||||||||
| Частотная модуляция (опция Н02А) |
Максимальное смещение частоты: N × 16 МГц (N — номер основной гармоники). Точность (частота модуляции 1 кГц, смещение частоты: N × 500 кГц): ± (2% × заданное смещение частоты + 20 Гц). Частота модуляции (полоса пропускания 3 дБ, смещение частоты: N × 500 кГц): DC-7 МГц. Искажение (частота 1 кГц, смещение частоты: N × 500 кГц): <0,4%. |
- | |||||||||||
| Фазовая модуляция (опция Н02А) |
Максимальное смещение фазы: N × 16 рад (N — номер основной гармоники). Точность (частота модуляции 1 кГц, смещение частоты: N × 500 кГц): ± (2% × заданное смещение фазы + 0,01 рад). Частота модуляции (полоса пропускания 3 дБ, сдвиг фазы: N × 8 рад): DC-1 МГц Искажения (частота модуляции 1 кГц, сдвиг фазы: N × 8 рад): <0,4%. |
- | |||||||||||
| Амплитудная модуляция (опция Н02А) |
Максимальная глубина: >90%. Частота модуляции: (скорость модуляции 1 кГц, глубина модуляции 30 %): ± (4 % × заданная глубина + 1 %). Частота модуляции (полоса пропускания: 3 дБ; глубина модуляции: 30%; контрольные точки частоты: 1 ГГц, 5 ГГц, 20 ГГц, 40 ГГц): постоянный ток ~ 100 кГц. Искажение: (частота модуляции 1 кГц, линейный режим, полное гармоническое искажение, глубина модуляции 30%): <2%; |
- | |||||||||||
| Импульсная модуляция (опция Н03) |
|
||||||||||||
| Коэффициент переключения | >80 |
дБ |
|||||||||||
| Время нарастания и спада | <20 | нс | |||||||||||
| Минимальная ширина импульса с ALC | 1 | мкс | |||||||||||
| Минимальная ширина импульса без ALC | 100 | нс | |||||||||||
| Узкополосная импульсная модуляция (опция Н04) | |||||||||||||
|
Коэффициент переключения |
>80 | дБ | |||||||||||
| Время нарастания и спада |
<10 |
нс | |||||||||||
| Минимальная ширина импульса с ALC | 1 | мкс | |||||||||||
| Минимальная ширина импульса без ALC | 20 | нс | |||||||||||
|
Внутренняя модуляция сигнала источника (опция H02) |
Три независимых сигнала для частотной/фазовой модуляции, амплитудной модуляции и низкочастотной модуляции. Форма волны: синусоида, прямоугольная волна, треугольная волна, пилообразная волна Диапазон частот: синусоидальная волна 0,1 Гц ~ 10 МГц; прямоугольная волна, треугольная волна, пилообразная волна 0,1 Гц ~ 1 МГц. Разрешение частоты: 0.1 Гц. Низкочастотный выход: Амплитуда: 0-5В, на нагрузку 50Ω. |
- | |||||||||||
| Внутренний генератор импульсов (опция H03) |
Ширина импульса: 20нс. Период импульса: 40 нс ~ 42 с. Разрешение: 10 нс. |
- | |||||||||||
| Многофункциональный генератор функций (опция H05) |
|
|
|||||||||||
| Описание |
Многофункциональный генератор состоит из 7 генераторов сигналов. Генератор можно настроить отдельно или пять генераторов можно настроить одновременно, используя функции AM, FM/ΦM и композитной модуляции в низкочастотном выходе |
- | |||||||||||
| Формы волн: генератор №1 | синусоидальная волна, треугольная волна, прямоугольная волна, пилообразная волна, импульс | - | |||||||||||
| Формы волн: генератор №2 | синусоидальная волна, треугольная волна, прямоугольная волна, пилообразная волна, импульс | - | |||||||||||
| Формы волн: генератор двойной | синусоидальная волна, треугольная волна, прямоугольная волна, пилообразная волна, импульс, сдвиг фазы и отношение амплитуд звука | - | |||||||||||
| Формы волн: сканирующий генератор | синусоида, треугольная волна, прямоугольная волна, пилообразная волна | - | |||||||||||
| Формы шума: генератор шума №1 | равномерный, гауссов | - | |||||||||||
| Формы шума: генератор шума №2 | равномерный, гауссов | - | |||||||||||
| Генератор переменного напряжения | низкочастотный выход | - | |||||||||||
| Частотные параметры |
Синусоидальная волна: от 0,1 Гц до 10 МГц; Треугольная волна, прямоугольная волна, пилообразная волна, импульс: от 0,1 Гц до 1 МГц; Разрешение: 0,1 Гц; |
- | |||||||||||
| Общие характеристики | |||||||||||||
| Радиочастотный разъём | 1435A/B/C: N (female), импеданс 50Ω | - | |||||||||||
| 1435D: 3,5 мм (male), N (male) (опция H91), импеданс 50Ω. | |||||||||||||
| 1435F: 2,4 мм (male), импеданс 50Ω. | |||||||||||||
| Максимальные размеры | 330×147×397 |
мм×мм×мм |
|||||||||||
| Вес | <12 | кг | |||||||||||
| Источник питания | 100-120В, AC, 50-60Гц или 200-240 В, AC, 50～60Гц | - | |||||||||||
|
Потребляемая мощность |
<300 | Вт | |||||||||||
| Рабочая температура | 0～50 |
℃ |
|||||||||||
| Температура хранения | -40～70 |
℃ |
|||||||||||
- Тестирование систем высокоскоростной передачи.
- Тестирование радиолокационного оборудования.
- Телекоммуникационное приборостроение.
- Тестирование телекоммуникационного оборудования.
- Квантовые технологии и исследования.
