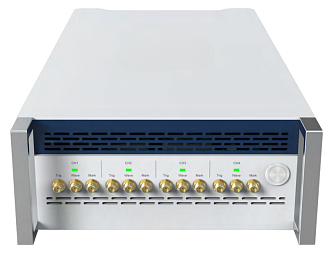

SSP-AWG-4100 - генераторы сигналов произвольной формы
SSP-AWG-4100 - высокопроизводительные многоканальные генераторы сигналов произвольной формы.
- 4 независимых канала.
- Частота дискретизации: 1,2 Гвыб/с.
- Вертикальное разрешение: 16 бит.
- Максимальная выходная частота: 330 МГц.
Устройства серии SSP-AWG-4100 представляют собой высокопроизводительные многоканальные генераторы сигналов произвольной формы. Они оснащены четырьмя независимыми каналами, способными генерировать несимметричные сигналы с частотой дискретизации до 1,2 Гвыб/с и вертикальным разрешением 16 бит. Максимальная глубина хранения каждого канала составляет 512 Мвыб, благодаря чему генераторы способны эффективно обрабатывать сложные формы сигналов. Функции редактирования формы сигналов и воспроизведения последовательностей позволяют адаптировать работу прибора к различным сценариям и требованиям.
Особенности:
- Поддержка синхронизации нескольких устройств для расширения числа каналов.
- Гибкие режимы воспроизведения: независимое и комбинированное воспроизведение.
- Четыре независимых канала с частотой дискретизации 1,2 Гвыб/с и аналоговой полосой пропускания 330 МГц.
- Каждый канал может независимо выводить сигналы маркера и принимать сигналы триггера.
- Вертикальное разрешение до 16 бит.
- Максимальная амплитуда выходного сигнала 5 Впик-пик.
- Возможность последовательного воспроизведения сложных сигналов.

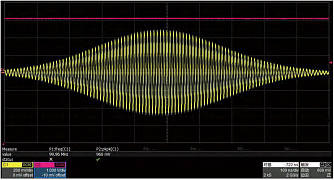

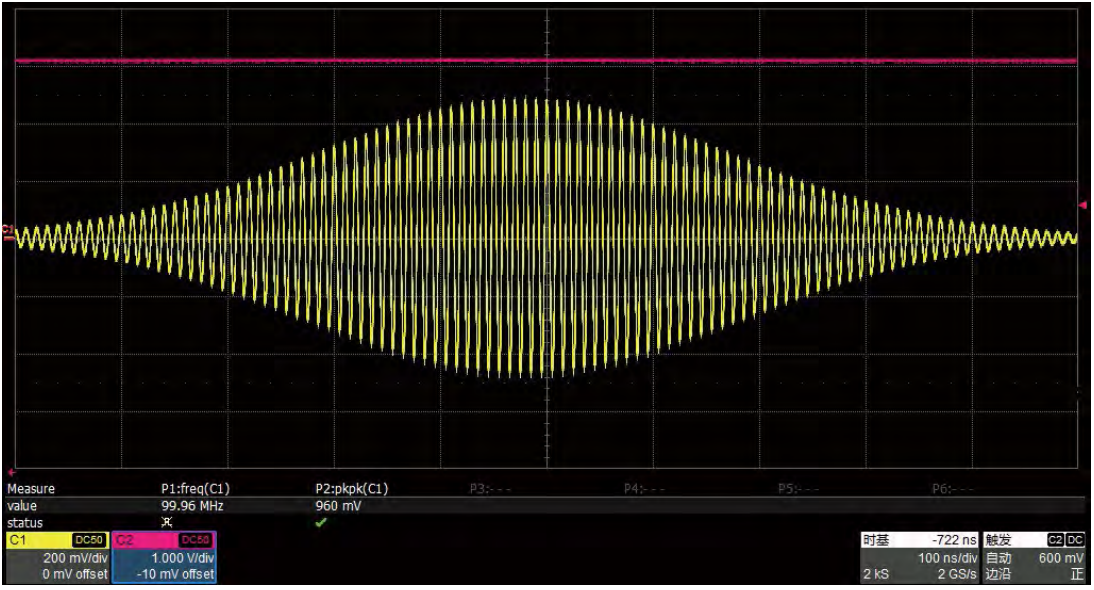

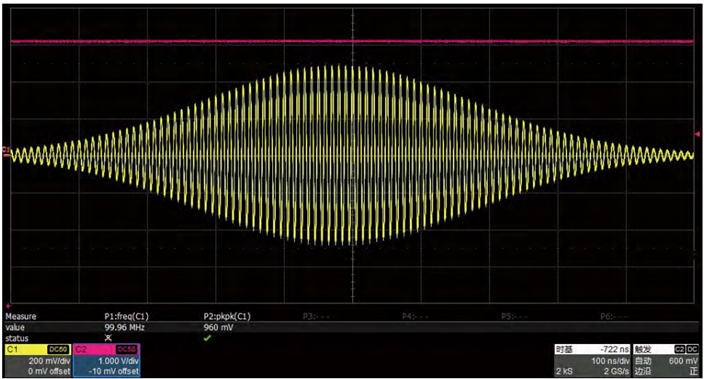

Пример формы сигнала

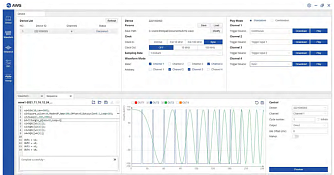

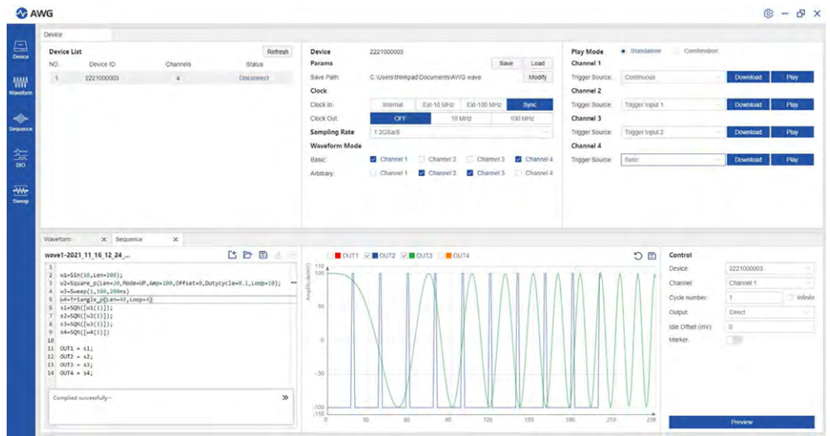

Интерфейс программного обеспечения
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Общие характеристики
|
||
|
Количество каналов
|
4 | |
|
Вертикальное разрешение
|
16 | бит |
|
Глубина хранения
|
512 | Мвыб/канал |
|
Полоса частот
|
330 | МГц |
|
Гранулярность сигнала
|
8 | выб |
|
Минимальная длина сигнала
|
56 | выб |
|
Частота тактового сигнала
|
300 | МГц |
|
Выход маркера
|
1 на канал, разъем SMA | |
|
Выходные характеристики
|
||
|
Тип коннектора
|
SMA | |
|
Выходное сопротивление
|
50 | Ом |
|
Тип связи
|
По постоянному току (DC) | |
|
Режим выхода
|
Прямой / усиленный | |
|
Диапазон входного сигнала (на 50Ω)
|
1 (прямой) / 5 (усиленный) | Впик-пик |
|
Напряжение смещения (на 50Ω)
|
<1 | мВ |
|
Фазовый шум (при 100 МГц)
|
<-110 | дБн/Гц |
|
Шум напряжения (при 100 кГц)
|
<20 | нВ/√Гц |
|
Входные характеристики
|
||
|
Вход триггера
|
1 на канал, разъем SMA | |
|
Входное сопротивление триггера
|
50 | Ом |
|
Входная амплитуда триггера
|
0 – 3,3 | В |
|
Вход опорного тактового сигнала
|
Разъем BNC | |
|
Частота входного опорного тактового сигнала
|
10/100 | МГц |
|
Временные и частотные характеристики
|
||
|
Частота дискретизации
|
1,2 | Гвыб/с |
|
Время нарастания (20% – 80%)
|
<1 (±500 мВ) | нс |
|
Рассогласование между выходными сигналами
|
<150 | пс |
|
Интерфейсы подключения и прочие характеристики
|
||
|
Подключение к хосту
|
LAN / Ethernet, 1 Гбит/с, 10 Гбит/с | |
|
Рабочая температура
|
-20 – +40 | °C |
|
Габариты
|
440×219×89 | мм |
|
Вес
|
4,5 | кг |
- Квантовые вычисления.
- Разработка и контроль радаров.
- Ядерный магнитный резонанс (ЯМР).
- Тестирование полупроводников.
