GaiaField-NIR-HR - гиперспектральная камера инфракрасного диапазона

GaiaField-NIR-HR - гиперспектральная камера.
  • Спектральный диапазон 900 - 1700 нм.
  • Разрешение полосы 5 нм.
  • Макс. FOV 24°.
  • Пространственное разрешение изображения 640х512.
  • Апертура F/2,0.
  • Сенсор: InGaAs.
Производитель:  DUALIX

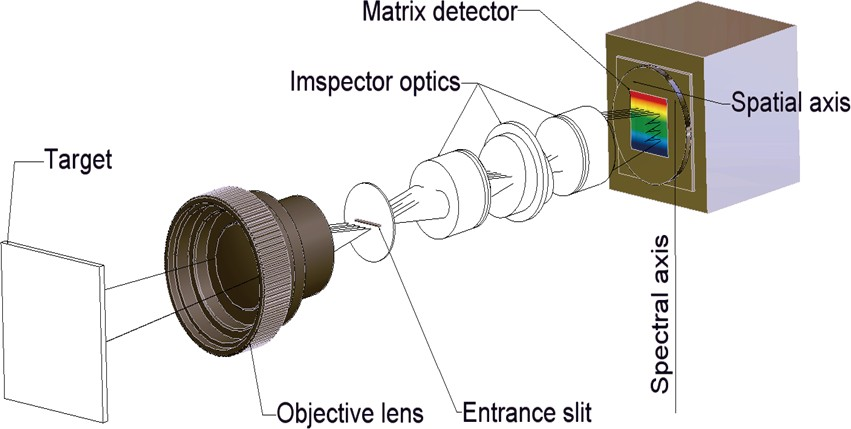

Камера GaiaField обеспечивает получение изображений с высоким разрешением путем сканирования и получения нескольких изображений для построения гиперспектрального массива данных. Гиперспектральные устройства формирования изображений (GFP) для пространственного (щелевого) сканирования получают спектры изображений, проецируя полосу изображения на щель и рассеивая его с помощью призмы или решетки. При пространственном (щелевом) сканировании каждый выход двумерного (2D) датчика представляет собой весь пространственный спектр (x,λ). Управляющая плата NUC интегрирована в систему для управления работой системы, сбора данных и анализа, поэтому пространственное изображение собирается посредством движения сканирующего модуля. Системы линейного сканирования особенно распространены в дистанционном зондировании, поэтому целесообразно использовать мобильные платформы для размещения камеры. Система может работать от внутренней батареи около 4 часов.

Ключевые особенности:

  • Автоматический выбор величины экспозиции.
  • Автоматическая фокусировка.
  • Дополнительная камера для пользовательского контроля.
  • Просмотр и экспортирование полученных спектральных изображений.
  • Широкий спектр анализируемых данных.
  • Функция сопоставления пикселей с эталонными спектрами (SAM).
  • Нормализованный относительный индекс растительности (NDVI).
  • PCA.
  • Съёмный объектив.
  • Экспорт и хранение спектральных данных в форматах envi/envice/matlab.

Программное обеспечение GaiaField:

  • Функция настройки параметров камеры.
  • Настройка моторизированного двигателя камеры.
  • Управление системой сканирования камеры.
  • Управление системой фокусировки камеры.
  • Хранение, калибровка и анализ полученных данных.
  • Вывод и экспортирование полученных результатов.

Применение гиперспектральных камер GaiaField:

  • Сельское хозяйство
Несмотря на высокую стоимость получения гиперспектральных изображений, для определенных культур и в определенных климатических условиях гиперспектральное дистанционное зондирование все чаще используется для мониторинга развития и состояния сельскохозяйственных культур. В настоящее время ведутся работы по использованию спектральных изображений для определения сорта винограда и разработки системы раннего предупреждения вспышек заболеваний. Кроме того, ведутся работы по использованию гиперспектральных данных для определения химического состава растений, что может быть использовано для определения состояния питательных веществ и воды для пшеницы в орошаемых системах.

  • Здравоохранение
Исследователи сотрудничают с компаниями Photon etc. и Optina Diagnostics, чтобы проверить использование гиперспектральной фотографии для диагностики ретинопатии и макулярного отека до того, как произойдет повреждение глаза. Метаболическая гиперспектральная камера будет обнаруживать снижение потребления кислорода в сетчатке, что указывает на потенциальное заболевание. После этого офтальмолог сможет лечить сетчатку с помощью инъекций, чтобы предотвратить возможное повреждение.


Характерный спектр налета на языке у пациентов с заболеваниями почек

Характерный спектр покрытия на языке пациентов с нормальными почками


Характерный спектр налета на языке у пациентов с заболеваниями печени

Визуализация гиперспектрального снимка языка при заболевании почек/печени и сравнение с снимком здорового языка



  • Пищевая промышленность
В пищевой промышленности гиперспектральная визуализация в сочетании с интеллектуальным программным обеспечением позволяет цифровым сортировщикам (также называемым оптическими сортировщиками) выявлять и удалять дефекты и инородные материалы (ИМ), невидимые для традиционных камер. Повышение точности удаления дефектов и инородных материалов позволяет повысить качество продукции.


Гиперспектральные снимки морепродуктов (слева: омар, справа: лициум барбарум)


Гиперспектральный анализ качества яблока



Гиперспектральный анализ мучных изделий



  • Минералогия
Геологические образцы практически всех видов минералов могут быть быстро просканированы с помощью гиперспектральных камер.


  • Микроскопическая гиперспектральная съёмка
В сочетании с морфологическими характеристиками крови и существующим методом анализа клеток, исследователи изучают различия между клетками здоровой крови / лейкемической крови с помощью гиперспектральной визуализации. Характеристики эритроцитов, лимфоцитов, лейкемических клеток были проанализированы с помощью микроскопической гиперспектральной визуализации, а также с помощью сегментации больных клеток и количественного расчета морфологических параметров.

Параметр Значение Ед. Измерения
Режим съёмки Push broom
Режим фокусировки Автофокусировка
Спектральный диапазон 900 - 1700 нм
Спектральное разрешение, ширина щели 30 мкм    5 нм
Пространственное разрешение 1,8 нм
Апертура F/2.0
Размер щели 30 мкм х 14,2 мм
Затвор встроенный
Тип сенсора  InGaAs
Размер сенсора 640
Количество спектральных каналов 512
Глубина цвета 14 бит
Сигнальный разъем USB 2.0/Gige
FOV, линза 25мм 20°
Пространственное разрешение изображения 640 х 700 пиксель
Время получения гиперспектрального куба 8 c
Вес 5 кг
Емкость аккумулятора 80 Втч

  • Геология и разведка месторождений.
  • Оценка сельскохозяйственного роста и производства.
  • Мониторинг лесов и болезней растений.
  • Мониторинг пожарной безопасности.
  • Мониторинг береговой линии и морской среды.
  • Метеорологические исследования.
  • Защита экосистем и мониторинг шахт.
  • Мониторинг качества воды, почвы.
  • Военное дело, оборона и безопасность.

Модель Описание
GaiaField-NIR-HR Гиперспектральная камера инфракрасного диапазона. Спектральный диапазон 900 - 1700 нм. Разрешение полосы 5 нм. Макс. FOV 24°. Сенсор: InGaAs.
