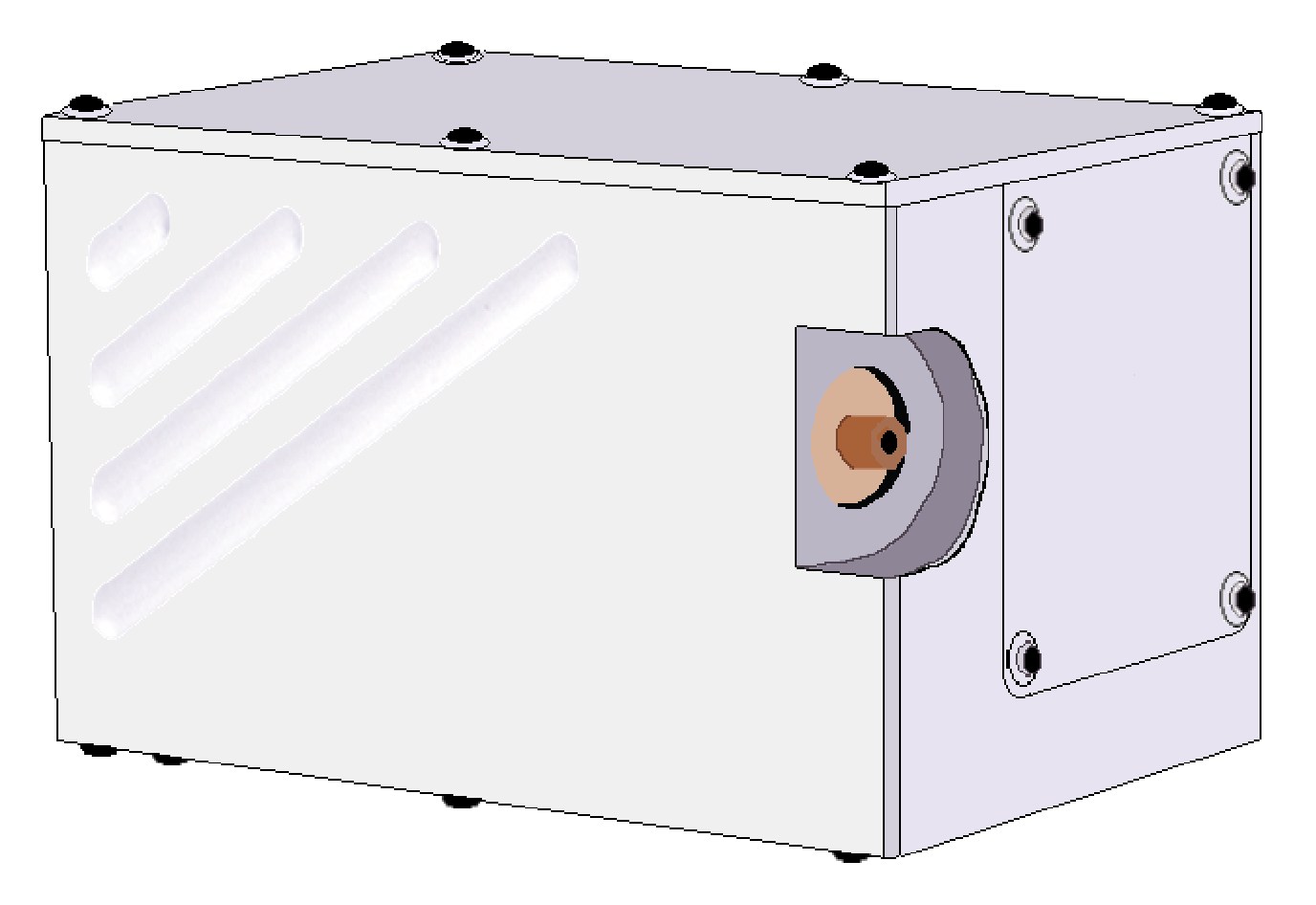

EasyWave-NIR - высокочастотный измеритель длины волны
EasyWave-NIR - оптическое устройство для высокоточных измерений параметров оптического сигнала.
- Диапазон длин волн 600 - 1800 нм.
- Точность измерения ±15 пм.
- Визуализация спектра.
- Спектральное разрешение 150 пм на 600 нм, 480 пм на 1800 нм.
- Поддержка синхронизации от лазера импульсами TTL-уровня.
EasyWave-NIR — это прибор, который определяет абсолютное значение длины волны с высочайшей точностью (± 3 нм) в широком диапазоне от 600 до 1800 нм. Для этого не требуется использование внутреннего калибровочного стандарта.
В стандартной конфигурации EasyWave-NIR работает в УФ и ИК диапазонах спектра, визуализирует форму спектральной линии, и его работу можно синхронизировать от тактовых импульсов TTL-уровня. Для ввода изучаемого излучения в прибор используется стандартное многомодовое оптическое волокно. Для удобства подключения в комплект поставки EasyWave входят УФ-волокно и аттенюатор с регулируемым ослаблением сигнала.
Ключевые особенности:
- Высокоточные измерения длины волны.
- Широкий рабочий диапазон (600-1800 нм).
- Работа без необходимости внутренней калибровки.
- Визуализация спектра.
- Синхронизация по внешним импульсам.
- Удобство подключения с помощью стандартного оптического волокна.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Спектральный диапазон |
600 - 1800 | нм | |
| 16700 ... 5500 |
см-1 |
||
| 500 ... 167 | ТГц | ||
| Тип лазера/диода | Импульсные и непрерывные | ||
| Точность определения длины волны | ±15 | пм | |
| 0,4 на 600 нм ... 0,05 на 1800 нм | см-1 | ||
| 13 на 600 нм ... 1,4 на 1800 нм | ГГц | ||
|
Спектральное разрешение (λ/ΔλFWHM) |
4 000 |
λ/ΔλFWHM |
|
|
Спектральное разрешение (в зависимости от длины волны) |
150 на 600 нм ... 480 на 1800 нм | пм | |
| 4,2 на 600 нм до 1,5 на 1800 нм | см⁻¹ | ||
| 125 на 600 нм до 45 на 1800 нм | ГГц | ||
|
Требования к ширине линии анализируемого излучения, не более |
4 на 600 нм ... 40 на 1800 нм | нм | |
|
125 |
см⁻¹ | ||
| 3 750 | ГГц | ||
| Оптический вход |
Диффузный аттенюатор; Многомодовое оптическое волокно (SMA-905 разъём); Прямой ввод |
||
| Интерфейс | High-Speed USB | ||
| Синхронизация | Внешняя | ||
| Требования к внешнему синхроимпульсу |
Положительная полярность, амплитуда 3-15 В, Длительность импульса по полувысоте 5-20 мс, время нарастания ~ 10 мс |
||
- Промышленность и телекоммуникации.
- Лабораторные исследования.
- Медицина и биотехнологии.
- Аэрокосмическое приборостроение.
- Тестирование высокоскоростных оптических сетей.
