QWM-PRO-811 - высокоточный измеритель длин волн на основе интерферометра Физо

QWM-PRO-811 – модель высокоточного измерителя длин волн на основе интерферометра Физо. В сочетании с высокопроизводительным оптическим переключателем на фотонных кристаллах с низкими потерями, устройство обеспечивает одновременный мониторинг до 8 каналов. Это делает его оптимальным решением для сложных экспериментов в области квантовой физики, включая создание квантовых компьютеров и атомных часов, где критически важно отслеживание частот нескольких лазеров одновременно.

После выхода из оптического волокна излучение коллимируется параболическим зеркалом и поступает в интерферометр Физо где генерируются интерференционные полосы, которые фокусируются цилиндрической линзой, а затем фиксируются камерой линейной развертки, которая передает данные на главный компьютер.

Прибор работает в широком диапазоне длин волн (400–1100 нм) с возможностью расширения. Он отличается высокой стабильностью: дрейф измерений за 24 часа составляет всего 5 МГц (при 780 нм). Управление устройством осуществляется через сетевой порт, а питание производится от источника 12В/2А. Оптоволоконный интерфейс выполнен в стандарте FC/APC.

Особенности:

• Высокая точность измерения.
• Высокое разрешение.
• Многоканальность.

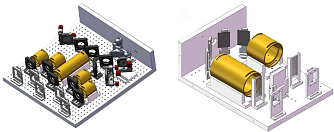

1.       Оптоволокно; 2. Отражатель; 3. Параболическое зеркало; 4. Интерферометр Физо;
5. Цилиндрическая линза; 6. Камера линейного сканирования.

После выхода из оптического волокна излучение коллимируется параболическим зеркалом и поступает в интерферометр Физо где генерируются интерференционные полосы, которые фокусируются цилиндрической линзой, а затем фиксируются камерой линейной развертки, которая передает данные на главный компьютер.

Функции программного обеспечения

1. Поддерживает отображение интерференционной картины, позволяя наблюдать моды лазерного излучения.

2. Совместимо с многоканальными оптическими переключателями; позволяет одновременно считывать данные о длине волны с 8 каналов.

3. Позволяет осуществлять длительный мониторинг дрейфа длины волны для любого выбранного канала.

Отчет об испытаниях

Сравнение FWM45110 с HighFinesse WS-60 Standard
