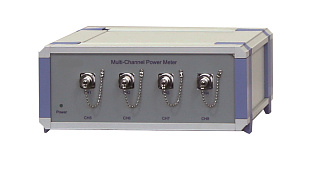

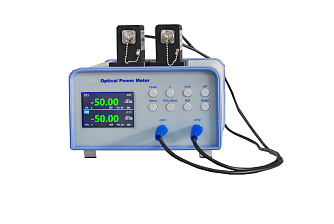

ZPM-817-20 - многоканальный измеритель мощности
- Диапазон длин волн от 400 до 2000 нм
- Диапазон мощности от -75 до 5 дБм
- Количество каналов от 1 до 16
- Встроенный или внешний детектор
ZPM-817-20 - настольный измеритель оптической мощности со встроенными/внешними детекторами, который представляет собой высокоточное и широкодиапазонное оборудование для измерения оптической мощности. Измеритель оптической мощности использует новую технологию сбора данных с большим отношением сигнал-шум и динамическим диапазоном. Поскольку внутренняя схема использует малое сопротивление и технологию экранирования при слабом сигнале, устройство имеет более высокую чувствительность и отображаемый диапазон мощности составляет +5～-75 дБм.
Измеритель оптической мощности используется для измерения абсолютной оптической мощности или относительной потери оптической мощности в необходимой части оптического волокна. Измеряя абсолютную мощность передатчика или оптической сети, устройство может оценить производительность оптического оконечного оборудования. Комбинация измерителя оптической мощности и стабильного источника света может измерять потери соединения, проверять непрерывность и помогать оценивать качество передачи по оптоволоконному каналу. Это необходимый базовый испытательный прибор для исследований, разработок и производства оптоволоконных систем связи. Кроме того, это идеальный измерительный инструмент для измерения выходной оптической мощности оптоволоконных кабелей и оптических пассивных устройств.
Особенности:
- Скорость сбора данных до 10 кГц
- Высокоточный логарифмический усилитель для линеаризации и уменьшения погрешности
- Использование новейших технологии сбора данных с большим динамическим диапазоном
- Синхронный запуск
- Абсолютное значение мощности может быть компенсировано пользователем
- Устанавливаемая скорость передачи данных
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Диапазон длин волн | 850 | - | 1700 | нм |
| Калиброванные длины волн | 850 / 980 / 1060 / 1310 / 1490 / 1550 / 1610 | нм | ||
| Диапазон детектируемой мощности (850 нм) | -65 | - | 5 | дБм |
|
Диапазон детектируемой мощности (980/1060 нм) |
-70 | - | 5 | дБм |
|
Диапазон детектируемой мощности (остальные длины волн) |
-75 | - | 5 | дБм |
| Частота обновления | 100 | - | 500 | мс |
| Количество каналов | От 1 до 16 | - | ||
| Детектор | 2 | мм | ||
| Рабочее напряжение (настольная версия) | 110 | - | 240 | ВAC/50 Гц |
| Рабочая температура | 15 | - | 35 | С |
| Температура хранения | -5 | - | 40 | С |
| Интерфейс связи | RS232 | - | ||
| Габариты (настольная версия) | 320 х 220 х 136 | мм | ||
- Оптоволоконный датчик
- Производство, измерения, исследования и разработка оптических устройств
- Строительство и обслуживание оптических сеть связи
- Использование в обучении и экспериментах
- Обслуживание телекоммуникационной техники
