OMUS - высокостабильные держатели оптики

Производитель: EV

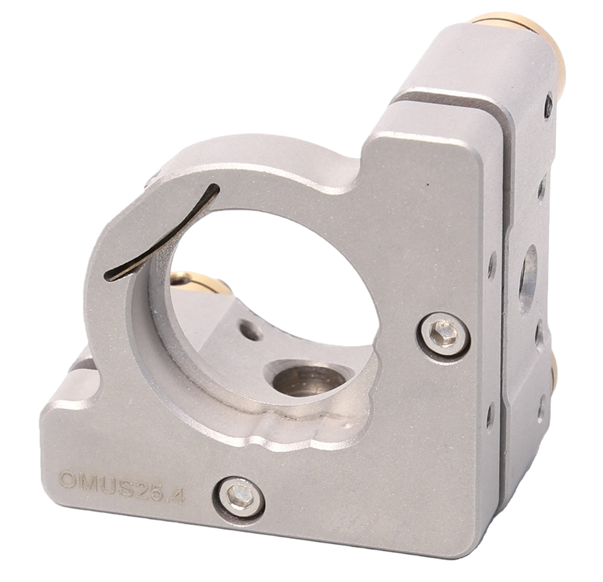

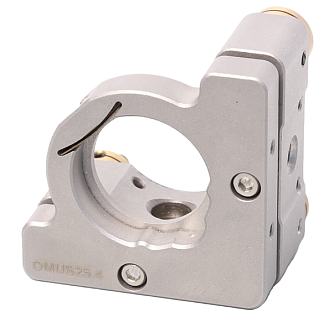

Серия OMUS - это высококачественные кинематические держатели зеркал из нержавеющей стали.

Особенности:

Корпус изготовлен из нержавеющей стали, имеет высокую жесткость и стабильность, подходит для работы в вакууме при использовании вакуумной смазки.
Четыре тянущие пружины, более равномерное тяговое усилие.
Высокочувствительная резьбовая пара с шагом 0,2 мм для трехмерной регулировки; специальная механика блокировки для более высокой стабильности.
Два метода фиксации: с помощью эластичного кольца, которое позволяет избежать деформации оптического элемента стопорными винтами, или с помощью боковой эластичной пластины.
Два метода регулировки: с помощью шестигранных ключей или с помощью специального колесика, которое позволяет увеличить чувствительность регулировки.
Универсальные отверстия под винты M4, M6.

Параметр	Значение					Ед.измерения
Модель	OMUS12.7(-B)	OMUS20(-B)	OMUS25.4(-B)	OMUS38.1(-B)	OMUS50.8(-B)
Диаметр оптики	12,5/12,7	20	25/25,4	38,1	50/50,8	мм
Толщина оптики	3~5					мм
Диапазон регулировки угла	±3					градуса
Перемещение передней панели	6					мм
Диаметр апертуры	11	18	23,5	35	47	мм
Высота оптического центра	14	25	25	30	35	мм
Регулировка за один оборот винта	≈0,56	≈0,32	≈0,32	≈0,25	≈0,2	градусов
Материал	нержавеющая сталь, пескоструйная обработка
Толщина держателя	12	18	18	18	18	мм
Количество тянущих пружин	2	4
Наличие блокировки	да
Резьбовые отверстия	M4	M6
Вес	60(60)	250(240)	240(230)	310(290)	360(330)	г

Модель	Описание

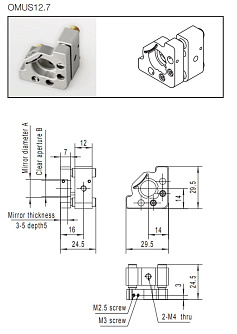

OMUS12.7	Высокостабильный держатель оптики. Диаметр оптики 12,5/12,7 мм.

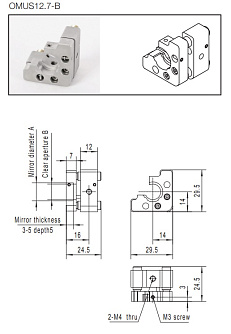

OMUS12.7-B	Высокостабильный держатель оптики со свободным краем. Диаметр оптики 12,5/12,7 мм.

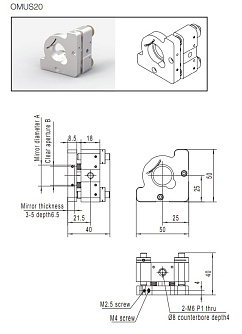

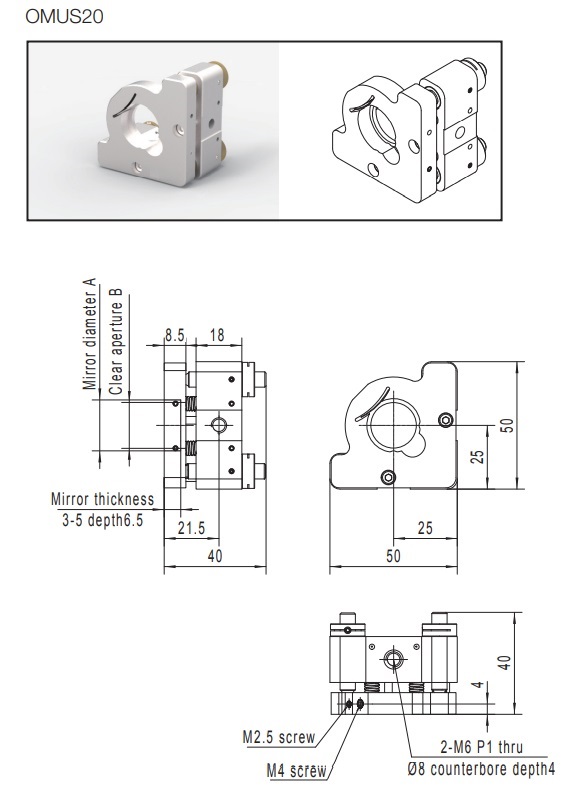

OMUS20	Высокостабильный держатель оптики. Диаметр оптики 20 мм.

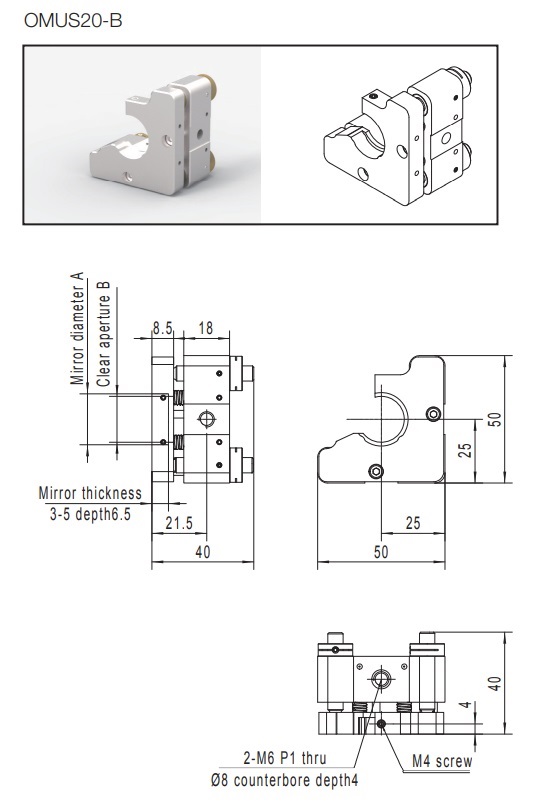

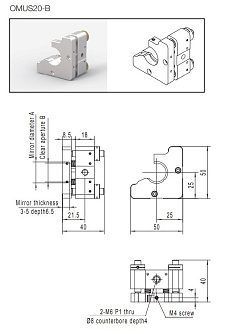

OMUS20-B	Высокостабильный держатель оптики со свободным краем. Диаметр оптики 20 мм.

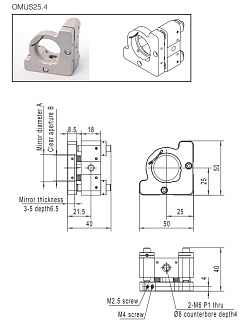

OMUS25.4	Высокостабильный держатель оптики. Диаметр оптики 25/25,4 мм.

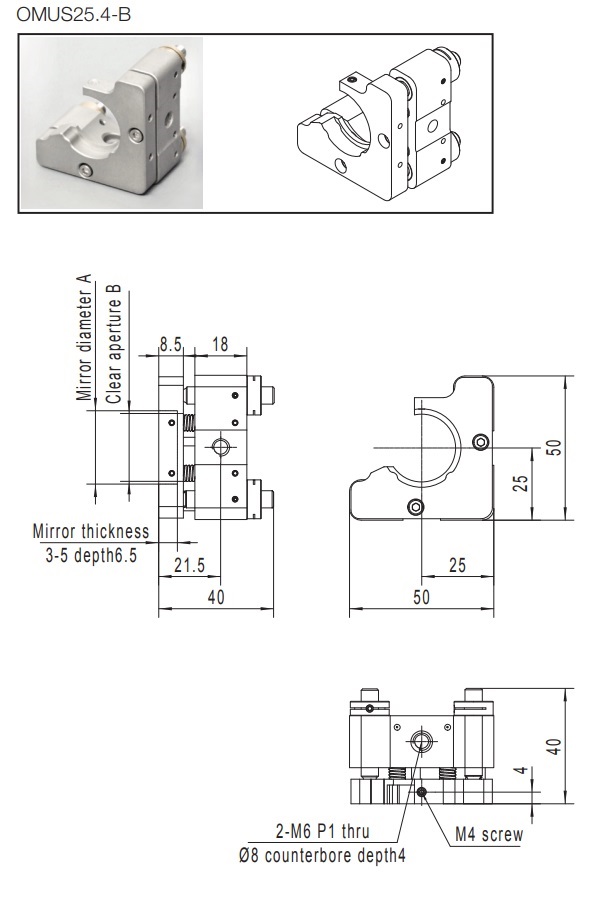

OMUS25.4-B	Высокостабильный держатель оптики со свободным краем. Диаметр оптики 25/25,4 мм.

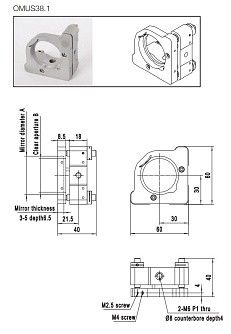

OMUS38.1	Высокостабильный держатель оптики. Диаметр оптики 38,1 мм.

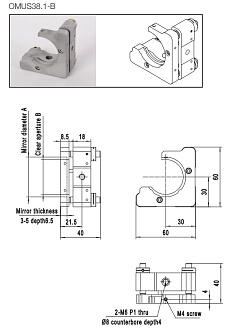

OMUS38.1-B	Высокостабильный держатель оптики со свободным краем. Диаметр оптики 38,1 мм.

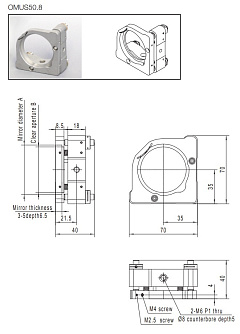

OMUS50.8	Высокостабильный держатель оптики. Диаметр оптики 50,8 мм.

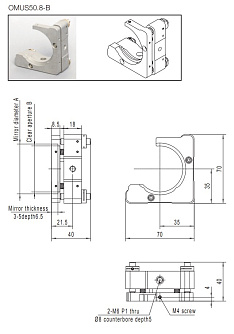

OMUS50.8-B	Высокостабильный держатель оптики со свободным краем. Диаметр оптики 50,8 мм.
