SUS - высокостабильные держатели оптики
- Для оптических элементов диаметром от 12,5 до 50 мм.
- Материал - нержавеющая сталь марки SUS 304.
- Возможность работы в вакууме.
- Фиксируемые регулировочные винты.
- Двойной способ фиксации.
- Двойной способ блокировки.
- Регулировка с помощью шестигранных ключей.
Производитель: EV
Серия SUS - это высокостабильные кинематические держатели зеркал из нержавеющей стали.
Особенности:
- Корпус изготовлен из нержавеющей стали, имеет высокую жесткость и стабильность, подходит для работы в вакууме при использовании вакуумной смазки.
- Высокая точность регулировки.
- Увеличенная толщина пластины для большей жесткости и стабильности.
- Четыре тянущие пружины, более равномерное тяговое усилие.
- Винтовая пара имеет стальной лист, что обеспечивает более плавную регулировку.
- Высокочувствительная резьбовая пара с шагом 0,2 мм для трехмерной регулировки; специальная механика блокировки для более высокой стабильности.

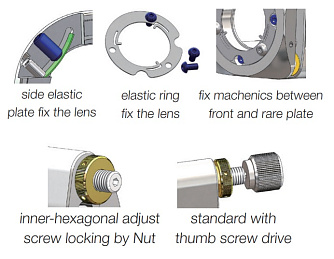

- Два метода фиксации: с помощью эластичного кольца, которое позволяет избежать деформации оптического элемента стопорными винтами, или с помощью боковой эластичной пластины.
- Два метода регулировки: с помощью шестигранных ключей или с помощью специального колесика, которое позволяет увеличить чувствительность регулировки.
- Универсальные отверстия под винты M4, M6
| Параметр |
Значение |
Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Модель
|

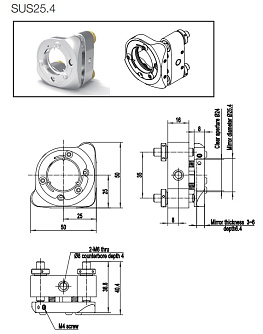

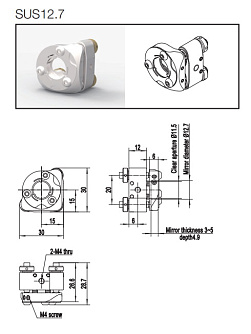

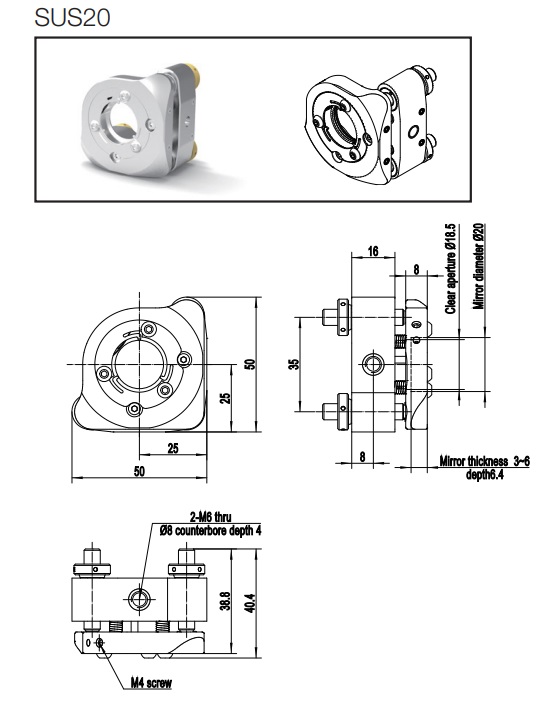

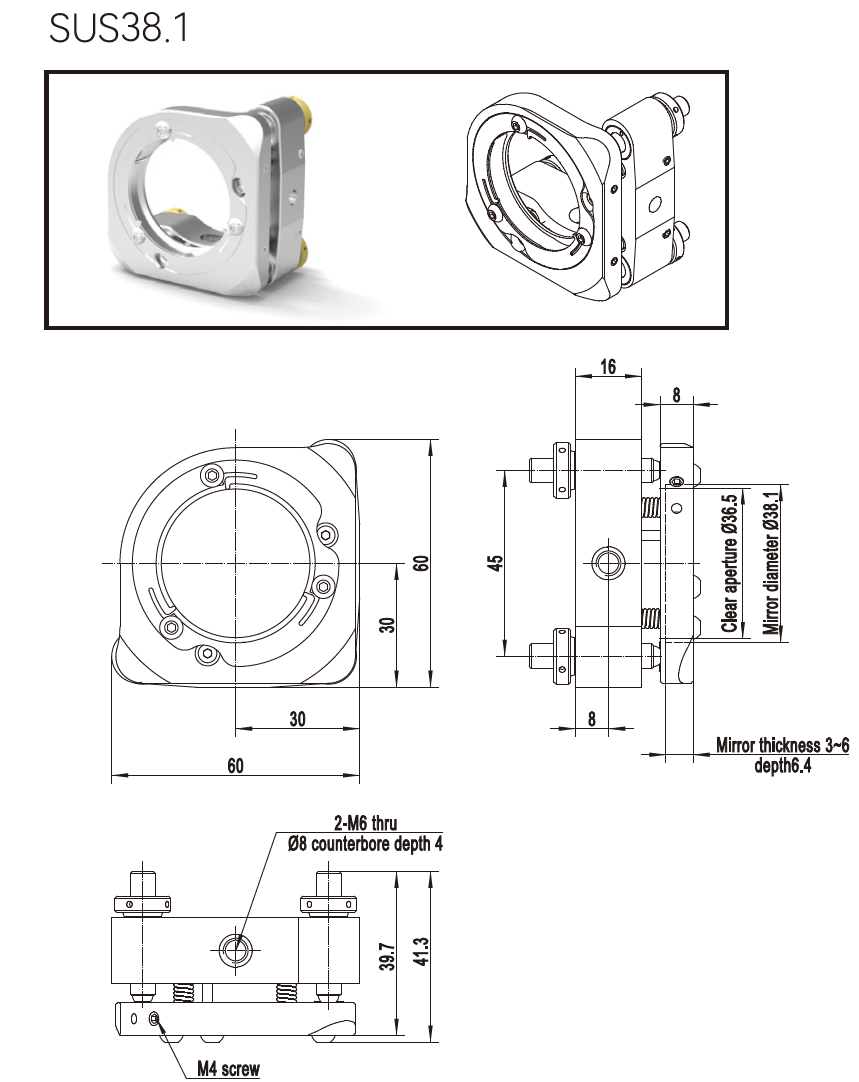

SUS12.7 | SUS20 | SUS25.4 | SUS38.1 | SUS50.8 |
|
|
Диаметр оптики
|
12,5/12,7 | 20 | 25/25,4 | 38,1 | 50/50,8 | мм |
|
Толщина оптики
|
3~5 | 3~6 | 3~6 | 3~6 | 4~8 | мм |
|
Диапазон регулировки угла
|
±3 | градуса | ||||
|
Перемещение передней панели
|
6 | мм | ||||
|
Диаметр апертуры
|
11,5 | 18,5 | 24 | 36,5 | 48,5 | мм |
|
Высота оптического центра
|
14 | 25 | 25 | 30 | 35 | мм |
|
Регулировка за один оборот винта
|
≈0,57 | ≈0,33 | ≈0,33 | ≈0,25 | ≈0,21 | градусов |
|
Материал
|
нержавеющая сталь, пескоструйная обработка |
|
||||
|
Толщина держателя
|
12 | 16 | мм | |||
|
Количество тянущих пружин
|
4 |
|
||||
|
Наличие блокировки
|
да |
|
||||
|
Резьбовые отверстия
|
M4 | M6 |
|
|||
|
Вес
|
75 | 240 | 230 | 290 | 360 | г |
