OM-TSMxxxNF-OWxx - оптические передатчики аналоговых сигналов до 3 ГГц

OM-TSMxxxNF-OWxx - серия компактных оптических передатчиков аналоговых сигналов с гибридной оптоэлектронной интеграцией.
  • Диапазон частот 0,1 - 3 ГГц.
  • Длины волн CWDM / DWDM.
  • Мощность входного ВЧ сигнала до 20 дБм.
  • Выходная оптическая мощность до 10 дБм.
Узнать цену

Оптические передающие модули серии OM-TSMxxxNF-OWxx разработаны специально для различных волоконно-оптических и телекоммуникационных приложений. Устройства подходят для работы в широком диапазоне частот и могут быть оснащены встроенным усилителем, а компактные размеры обеспечивают удобство и простоту интеграции.

Особенности:

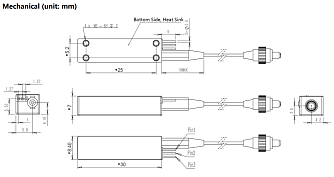

  • Миниатюрный корпус 30×8,4×7 мм.
  • Встроенный TEC.
  • Поддержка CWDM и DWDM длин волн.
  • Широкий диапазон частот от 100 МГц до 3 ГГц.
  • Доступны модели со встроенным усилителем (LNA).
  • Питание от единственного источника +5 В.
  • Функция автоматического контроля температуры (ATC).
  • Ровный частотный отклик.
  • Высокий динамический диапазон.
  • Конструкция EMC/EMI.

Параметр Условия тестирования Мин. Тип. Макс. Ед. измерения
Абсолютные предельные значения
Рабочая температура
-40 - +70 °C
Температура хранения
-40 - +85 °C
Рабочее напряжение DC
+4,7 - +5,5 В
Мощность входного ВЧ сигнала
CWDM Без усилителя - - 20 дБм
С усилителем - - 10
DWDM Без усилителя - - 20
С усилителем - - 10
Относительная влажность
10 - 95 %
Давление
  86 - 106 кПа
Типичные характеристики (CWDM)
Диапазон частот
0,1 - 3 ГГц
Рабочая длина волны
  λ0 (CWDM)   нм
Рабочий диапазон длин волн
В диапазоне рабочих температур λ0 - 3 λ0 λ0 + 3 нм
Выходная оптическая мощность
При 25°C 8 9 10 дБм
Коэффициент усиления
Без усилителя -28 -25 - дБ
С усилителем -15 -12 -
Неравномерность усиления
Без усилителя - ±1,0 ±1,2 дБ
С усилителем - ±1,0 ±1,2
Возвратные потери ВЧ
Без усилителя - -12 -10 дБ
С усилителем - -15 -12
Точка децибельной компрессии по входу (P-1dB)
Без усилителя, 1 ГГц 18 20 - дБм
С усилителем, 1 ГГц -5 -3 -
SFDR
Без усилителя 1 ГГц 1270 – 1370 нм 116 120 - дБ·Гц2/3
1530 / 1550 нм 116 120 -
2 ГГц 1270 – 1370 нм 113 117 -
1530 / 1550 нм 113 117 -
3 ГГц 1270 – 1370 нм 111 115 -
1530 / 1550 нм 109 113 -
С усилителем 1 ГГц 1270 – 1370 нм 102 106 -
1530 / 1550 нм 102 106 -
2 ГГц 1270 – 1370 нм 101 105 -
1530 / 1550 нм 101 105 -
3 ГГц 1270 – 1370 нм 101 105 -
1530 / 1550 нм 99 103 -
IIP3
Без усилителя 1 ГГц 36 39 - дБм
2 ГГц 33 36 -
3 ГГц 30 33 -
С усилителем 1 ГГц 0 3 -
2 ГГц 0 3 -
3 ГГц 1 4 -
Коэффициент шума
Без усилителя 1 ГГц 1270 – 1370 нм - 33 36 дБ
1530 / 1550 нм - 33 36
2 ГГц 1270 – 1370 нм - 34 37
1530 / 1550 нм - 35 38
3 ГГц 1270 – 1370 нм - 35 38
1530 / 1550 нм - 37 40
С усилителем 1 ГГц 1270 – 1370 нм - 18 21
1530 / 1550 нм - 18 21
2 ГГц 1270 – 1370 нм - 19 22
1530 / 1550 нм - 20 23
3 ГГц 1270 – 1370 нм - 21 24
1530 / 1550 нм - 23 26
Типичные характеристики (DWDM)
Диапазон частот
0,1 - 3 ГГц
Рабочая длина волны
  λ0 (ITU C)   нм
Рабочий диапазон длин волн
В диапазоне рабочих температур λ0 – 0,2 λ0 λ0 + 0,2 нм
Выходная оптическая мощность
При 25°C 8 9 10 дБм
Коэффициент усиления
Без усилителя -28 -25 - дБ
С усилителем -15 -12 -
Неравномерность усиления
Без усилителя - ±1,0 ±1,2 дБ
С усилителем - ±1,0 ±1,2
Возвратные потери ВЧ
Без усилителя - -12 -10 дБ
С усилителем - -15 -12
Точка децибельной компрессии по входу (P-1dB)
Без усилителя, 1 ГГц 18 20 - дБм
С усилителем, 1 ГГц -5 -3 -
SFDR
Без усилителя 1 ГГц 114 120 - дБ·Гц2/3
2 ГГц 111 117 -
3 ГГц 109 115 -
С усилителем 1 ГГц 100 104 -
2 ГГц 99 103 -
3 ГГц 99 103 -
IIP3
Без усилителя 1 ГГц 36 41 - дБм
2 ГГц 33 39 -
3 ГГц 30 36 -
С усилителем 1 ГГц 0 3 -
2 ГГц 0 3 -
3 ГГц 1 4 -
Коэффициент шума
Без усилителя 1 ГГц - 36 39 дБ
2 ГГц - 37 40
3 ГГц - 38 41
С усилителем 1 ГГц - 21 24
2 ГГц - 22 25
3 ГГц - 24 27
Общие характеристики
Рабочее напряжение
+5 В +4,8 +5 +5,2 В
Стационарный ток
+5 В, без усилителя - 100 450 мА
+5 В, с усилителем - 140 500
Пусковой ток
+5 В, без усилителя - - 900 мА
+5 В, с усилителем - - 950
Масса
- 14 15 г
Коннекторы
ВЧ интерфейс
Герметичный SSMP (male, 50Ω) -
Оптический интерфейс
FC/APC -
Тип волокна
SMF-28 (стандартное) -

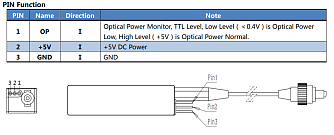

Питание
Металлический штифты (диаметр 0,5 мм, интервал между штифтами 1,27 мм) -

  • Дистанционное управление антеннами.
  • Лазерные источники.
  • Волоконно-оптические линии задержки.
  • Распределённые антенные системы.
  • Широкополосная беспроводная связь.
  • OFDM передача.

OM - TxM xxx N F - O W xx
OM: оптический модуль
Диапазон частот:
TSM: 3 ГГц
 Длина волны(1):
127: 1270 нм
129: 1290 нм
...
137: 1370 нм
153: 1530 нм
155: 1550 нм
xxC: xx - это кодовый номер
длины волны
согласно ITU
в C-диапазоне
  		Тип коннектора:
F: FC/APC SMF-28 (стандартное)

Рабочая температура:
W: -40 - +70°C
 00: без усилителя
A0: с усилителем
  1. Другие длины волн доступны по запросу.

Модель Описание
OM-TSM155NF-OW00 Модуль оптического передатчика. Диапазон частот 0,1 - 3 ГГц. Длина волны 1550 нм. Коннекторы FC/APC. Волокно SMF-28. Диапазон рабочих температур -40 - +70°C. Без усилителя.
OM-TSMxxxNF-OWxx Модуль оптического передатчика. Диапазон частот 0,1 - 3 ГГц. Требуется указать параметры.
