OM-TUCxxxNF-OWK0 - оптические передатчики аналоговых сигналов до 18 ГГц
OM-TUCxxxNF-OWK0 - серия компактных оптических передатчиков аналоговых сигналов с контроллером TEC в корпусе "бабочка".
- Диапазон частот 0,01 - 18 ГГц.
- Длины волн CWDM.
- Мощность входного ВЧ сигнала 20 дБм.
- Выходная оптическая мощность 9 дБм.
Оптические передающие модули серии OM-TUCxxxNF-OWK0 разработаны специально для телекоммуникационных приложений. Устройства оснащены контроллером TEC, обеспечивают низкий уровень шума, высокий динамический диапазон и ровный частотный отклик, а также поддерживают CWDM длины волны.
Особенности:- Низкий уровень шума.
- Корпус "бабочка" с контроллером TEC.
- CWDM длины волн.
- Широкий диапазон частот от 10 МГц до 18 ГГц.
- Функции автоматического контроля мощности (APC) и температуры (ATC).
- Ровный частотный отклик.
- Высокий динамический диапазон.
- Конструкция EMC/EMI.
| Параметр | Условия | Мин. | Тип. | Макс. | Ед. измерения | |
|---|---|---|---|---|---|---|
|
Абсолютные предельные значения
|
||||||
|
Рабочая температура
|
-40 | - | +70 | °C | ||
|
Температура хранения
|
-40 | - | +85 | °C | ||
|
Рабочее напряжение DC
|
+5 В | -5,5 | - | -4,7 | В | |
| +5 В | +4,7 | - | +5,5 | |||
|
Входная мощность ВЧ сигнала
|
CW | - | - | 20 | дБм | |
|
Относительная влажность
|
10 | - | 95 | % | ||
|
Давление
|
86 | - | 106 | кПа | ||
|
Типичные характеристики
|
||||||
|
Диапазон частот
|
0,01 | - | 18 | ГГц | ||
|
Рабочая длина волны
|
λ0 (CWDM) | нм | ||||
|
Рабочий диапазон длин волн
|
В диапазоне рабочих температур | λ0 - 3 | λ0 | λ0 + 3 | нм | |
|
Выходная оптическая мощность
|
+25°C | - | 9 | - | дБм | |
|
Коэффициент усиления
|
В диапазоне рабочих температур | -30 | -26 | - | дБ | |
|
Неравномерность усиления
|
100 МГц – 18 ГГц 1270 – 1330 нм, 1550 нм |
- | ±1,5 | ±2,5 | дБ | |
|
100 МГц – 18 ГГц 1350 / 1370 нм |
±2,0 | ±3,0 | ||||
|
Возвратные потери ВЧ
|
100 МГц – 18 ГГц 1270 – 1330 нм, 1550 нм |
- | -12 | -8 | дБ | |
|
100 МГц – 18 ГГц 1350 / 1370 нм |
-10 | -5 | ||||
|
Точка децибельной компрессии по входу (P-1dB)
|
1 ГГц | - | 18 | - | дБм | |
|
SFDR
|
1 ГГц | 109 | 115 | - | дБ·Гц2/3 | |
| 10 ГГц | 104 | 109 | - | |||
| 18 ГГц | 100 | 105 | - | |||
|
IIP3
|
1 ГГц | 28 | 32 | - | дБм | |
| 10 ГГц | 25 | 30 | - | |||
| 18 ГГц | 22 | 27 | - | |||
|
Коэффициент шума
|
1 ГГц | - | 34 | 38 | дБ | |
| 10 ГГц | - | 40 | 43 | |||
| 18 ГГц | - | 43 | 46 | |||
|
Рабочий ток
|
+5 В | - | 65 | 800 | мА | |
| -5 В | - | 70 | 100 | |||
|
Рабочее напряжение
|
+5 В | +4,8 | +5 | +5,2 | В пост. тока | |
| -5 В | -5,2 | -5 | -4,8 | |||
|
Масса
|
- | 60 | 61 | г | ||
|
Коннекторы
|
||||||
|
ВЧ интерфейс
|
K-тип (2,92 мм 50Ω), Female | - | ||||
|
Оптический интерфейс
|
FC/APC | - | ||||
|
Тип волокна
|
SMF-28 (стандартное) | - | ||||
|
Питание
|
Электромагнитный фильтр нижних частот, проходящий через конденсатор | - | ||||
- Дистанционное управление антеннами.
- Защищенная связь.
- Волоконно-оптические линии задержки.
- Распределённые антенные системы.
- Широкополосная беспроводная связь.
- OFDM передача.

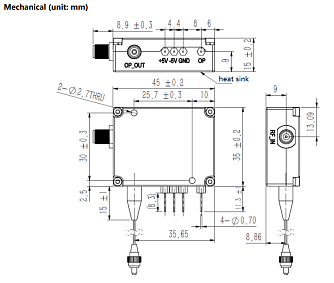

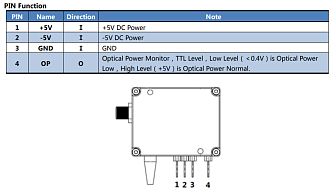

| OM | - | TxC | xxx | N | F | - | O | W | K0 |
|---|---|---|---|---|---|---|---|---|---|
|
OM: оптический модуль |
Диапазон частот(1): TUC: 0,01 - 16 ГГц |
Длина волны (2): 127: 1270 нм 129: 1290 нм ... 137: 1370 нм 155: 1550 нм |
|
Тип коннектора: F: FC/APC SMF-28 (стандартное) |
Рабочая температура: W: -40 - +70°C |
|
- Более низкая начальная частота (например, 9 кГц) доступна по запросу.
- Для модулей 18 ГГц недоступна длина волны 1530 нм и длины волн по сетке ITU C. Другие длины волн доступны по запросу.
