OM-TXCxxxNF-OWK0 - оптические передатчики аналоговых сигналов до 12 ГГц

OM-TXCxxxNF-OWK0 - серия компактных оптических передатчиков аналоговых сигналов с контроллером TEC в корпусе "бабочка".
  • Диапазон частот 0,01 - 12 ГГц.
  • Длины волн CWDM / DWDM.
  • Мощность входного ВЧ сигнала 20 дБм.
  • Выходная оптическая мощность 9 дБм.
Узнать цену

Оптические передающие модули серии OM-TXCxxxNF-OWK0 разработаны специально для телекоммуникационных приложений. Устройства оснащены контроллером TEC, обеспечивают низкий уровень шума, высокий динамический диапазон и ровный частотный отклик, а также поддерживают CWDM и DWDM длины волны.

Особенности:
  • Низкий уровень шума.
  • Корпус "бабочка" с контроллером TEC.
  • Поддержка C-диапазона (ITU).
  • Широкий диапазон частот от 10 МГц до 12 ГГц.
  • Функции автоматического контроля мощности (APC) и температуры (ATC).
  • Ровный частотный отклик.
  • Высокий динамический диапазон.
  • Конструкция EMC/EMI.


Параметр Условия Мин. Тип. Макс. Ед. измерения
Абсолютные предельные значения
Рабочая температура
-40 - +70 °C
Температура хранения
-40 - +85 °C
Рабочее напряжение DC
+5 В -5,5 - -4,7 В
+5 В +4,7 - +5,5
Входная мощность ВЧ сигнала
CW - - 20 дБм
Относительная влажность
10 - 95 %
Давление
86 - 106 кПа
Типичные характеристики (CWDM)
Диапазон частот
0,01 - 12 ГГц
Рабочая длина волны
λ0 (CWDM) нм
Рабочий диапазон длин волн
В диапазоне рабочих температур λ0 - 3 λ0 λ0 + 3 нм
Выходная оптическая мощность
+25°C - 9 - дБм
Коэффициент усиления
В диапазоне рабочих температур -30 -26 - дБ
Неравномерность усиления
100 МГц – 12 ГГц - ±1,8 ±2,5 дБ
Возвратные потери ВЧ
100 МГц – 12 ГГц - -10 -8 дБ
Точка децибельной компрессии по входу (P-1dB)
1 ГГц - 18 - дБм
SFDR
1 ГГц 110 117 - дБ·Гц2/3
6 ГГц 104 111 -
12 ГГц 99 106 -
IIP3
1 ГГц 27 33 - дБм
6 ГГц 24 30 -
12 ГГц 21 26 -
Коэффициент шума
1 ГГц - 32 36 дБ
6 ГГц - 37 42
12 ГГц - 41 47
Типичные характеристики (DWDM)
Диапазон частот
0,01 - 3 ГГц
Рабочая длина волны
λ0 (ITU C) нм
Рабочий диапазон длин волн
В диапазоне рабочих температур λ0 – 0,1 λ0 λ0 + 0,1 нм
Выходная оптическая мощность
+25°C - 9 - дБм
Коэффициент усиления
В диапазоне рабочих температур -30 -26 - дБ
Неравномерность усиления
100 МГц – 12 ГГц - ±2,0 ±3,0 дБ
Возвратные потери ВЧ
100 МГц – 12 ГГц - -10 -8 дБ
Точка децибельной компрессии по входу (P-1dB)
1 ГГц - 18 - дБм
SFDR
1 ГГц 109 115 - дБ·Гц2/3
6 ГГц 102 107 -
12 ГГц 95 99 -
IIP3
1 ГГц 28 33 - дБм
6 ГГц 24 28 -
12 ГГц 20 23 -
Коэффициент шума
1 ГГц - 33 39 дБ
6 ГГц - 36 45
12 ГГц - 37 51
Общие характеристики
Рабочий ток
+5 В - 65 800 мА
-5 В - 70 100
Рабочее напряжение
+5 В +4,8 +5 +5,2 В пост. тока
-5 В -5,2 -5 -4,8
Масса
- 60 61 г

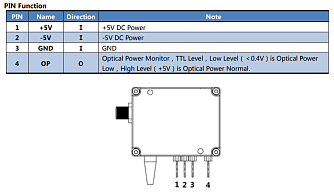

Коннекторы
ВЧ интерфейс
SMA (50Ω), Female -
Оптический интерфейс
FC/APC -
Тип волокна
SMF-28 (стандартное) -
Питание
Электромагнитный фильтр нижних частот, проходящий через конденсатор -

  • Дистанционное управление антеннами.
  • Защищенная связь.
  • Волоконно-оптические линии задержки.
  • Распределённые антенные системы.
  • Широкополосная беспроводная связь.
  • OFDM передача.

OM - TxC xxx N F - O W K0
OM: оптический модуль

   Диапазон частот(1):
TXC: 0,01 - 12 ГГц
 Длина волны (2):
127: 1270 нм
129: 1290 нм
...
137: 1370 нм
155: 1550 нм
xxC: xx - это кодовый номер
длины волны
согласно ITU
в C-диапазоне
Тип коннектора:
F: FC/APC SMF-28 (стандартное)
     Рабочая температура:
W: -40 - +70°C

  1. Более низкая начальная частота (например, 9 кГц) доступна по запросу.
  2. Для модулей 12 ГГц недоступна длина волны 1530 нм. Другие длины волн доступны по запросу.

Модель Описание
OM-TCC155NF-OWK0 Модуль оптического передатчика. Диапазон частот 0,01 - 12 ГГц. Длина волны 1550 нм. Коннекторы FC/APC. Волокно SM-28. Диапазон рабочих температур -40 - +70°C.
OM-TxCxxxNF-OWK0 Модуль оптического передатчика. Требуется указать параметры.
