SSP-MINI - оптические трансиверы аналоговых сигналов до 3 ГГц
- Диапазон частот 0,01 - 3 ГГц.
- Длины волн 1310 нм / 1550 нм.
- Мощность входного ВЧ сигнала до 15 дБм.
- Выходная оптическая мощность до 4 мВт.
Оптические трансиверы серии SSP-MINI специально разработаны для передачи аналоговых высокочастотных сигналов по оптоволокну и решения других задач радиофотоники. С помощью пары трансиверов можно создать двусторонний канал преобразования высокочастотного сигнала в оптический и обратно. Эти устройства обладают высоким динамическим диапазоном без паразитных составляющих (SFDR) в частотном диапазоне от 10 МГц до 3 ГГц.

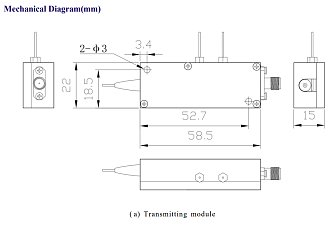

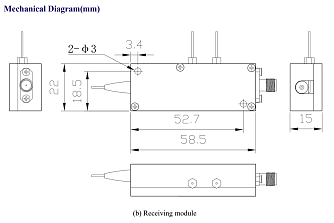

Трансиверы оснащены стандартными коннекторами: оптический интерфейс FC/APC и высокочастотный интерфейс SMA (50 Ом). В приёмном модуле используется высокоэффективный фотодиод InGaAs, а в передающем модуле — лазер FP или DFB. В качестве оптического волокна применяется стандартное одномодовое волокно 9/125 мкм с рабочей длиной волны 1,3 или 1,5 мкм.
Особенности:
- Полоса пропускания от 10 МГц до 1,2 ГГц или от 10 МГц до 3 ГГц.
- Прочный литой металлический корпус.
- Высокий SFDR.
- Плоская АЧХ.
- Лазер FP/DFB с длиной волны 1,3 мкм и/или 1,5 мкм.
| Параметр | Мин. | Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Типичные характеристики
|
||||
|
Напряжение питания
|
4,5 | 5 | 5,5 | В |
|
Ток питания (общий ток)
|
- | 100 | - | мА |
|
Выходная оптическая мощность
|
- | 2 | 4 | мВт |
|
Рабочая длина волны передатчика
|
- | 1310/1550 | - | нм |
|
Рабочая длина волны приемника
|
- | 1310/1550 | - | нм |
|
Верхняя частота среза
|
- | 3000 | - | МГц |
|
Нижняя частота среза
|
- | 10 | - | МГц |
|
Частотная характеристика (0,01 – 3 ГГц)
|
- | ± 1,5 | ±2 | дБ |
|
Входная мощность ВЧ сигнала
|
- | -15 | -5 | дБм |
|
Входное/выходное сопротивление
|
- | 50 | - | Ом |
|
Входной/выходной VSWR (0,01 – 3 ГГц)
|
- | 2:1 | 2,5:1 | - |
|
Коэффициент усиления
|
0 | 2 | 4 | дБ |
|
IIP3
|
33 | - | - | дБм |
|
Температурный дрейф коэффициента усиления
|
±1,5 | - | - | дБ |
|
ВЧ интерфейс
|
SMA | - | ||
|
Оптический интерфейс
|
FC/APC, SM волокно (оболочка 900 мкм) | - | ||
|
Предельные значения
|
||||
|
Температура хранения
|
-40 | - | +85 | °C |
|
Рабочая температура
|
-25 | - | +65 | °C |
|
Рабочее напряжение DC
|
4,5 | - | 5,5 | В |
|
Максимальный входной ВЧ сигнал (Tx)
|
- | - | 15 | дБм |
|
Максимальный выходной оптический сигнал (Rx)
|
- | - | 4 | мВт |
- WiMAX / 4G LTE.
- Сети 5G.
- Распределение радиочастот на судах.
- Станции спутниковой связи.
| SSP-MINI | x | xx | xxx | xxxx | xxxxx |
|---|---|---|---|---|---|
|
SSP-MINI: модуль оптического трансивера |
Тип лазера: TO: с контролем температуры DFB: без контроля температуры |
Длина волны: 13: 1310 нм 15: 1550 нм |
Диапазон частот: 01: 0,01 - 1,2 ГГц 02: 0,01 - 3 ГГц |
Тип корпуса: M: модуль |
Коннекторы: FA: FC/APC SP: другие |
