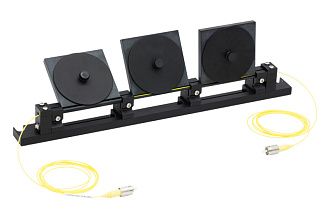

3PPC564 - контроллер поляризации

Миниатюрные контроллеры поляризации от DK Photonics используют вызванное напряжением двулучепреломление для создания трех независимых волновых пластин для изменения поляризации проходящего света в одномодовом волокне. Три пластины с дробной волной создаются путем намотки волокна на три независимые катушки. Катушки волокна имеют конфигурацию четвертьволновой, полуволновой и четвертьволновой пластин при использовании на расчетной длине волны.

Контроллеры поставляются с предустановленным оптоволокном. Предварительно установленные волокна могут быть удалены и заменены пользователем. Чтобы обеспечить надлежащее использование контроллеров, оптоволоконные кабели должны быть достаточно длинными, чтобы обеспечить рекомендуемое количество петель.

Волокно закрепляется вокруг трех съемных катушек с помощью выступа и двух зажимов на концах контроллера. Крышки катушек снабжены ручками для удобства загрузки и выгрузки оптического волокна, а зажимы удерживаются на месте винтами. При необходимости верхняя часть зажимов может быть полностью снята для загрузки волокон. Для крепления контроллера к оптическому столу все контроллеры с тремя пластинами имеют три дополнительных длинных паза вдоль основания, что обеспечивает дополнительные возможности крепления как к метрическим, так и к оптическим столам. В двух пазах на обоих концах основания установлены колпачковые винты M6 (1/4"-20), в то время как в центральном пазу установлены колпачковые винты M3 (4-40).

Ключевые особенности:

• Низкие вносимые потери
• Почти нулевое обратное отражение
• Волоконная конструкция
• Широкий рабочий диапазон длин волн
• Прочная конструкция
• Удобное управление
• Компактный размер
