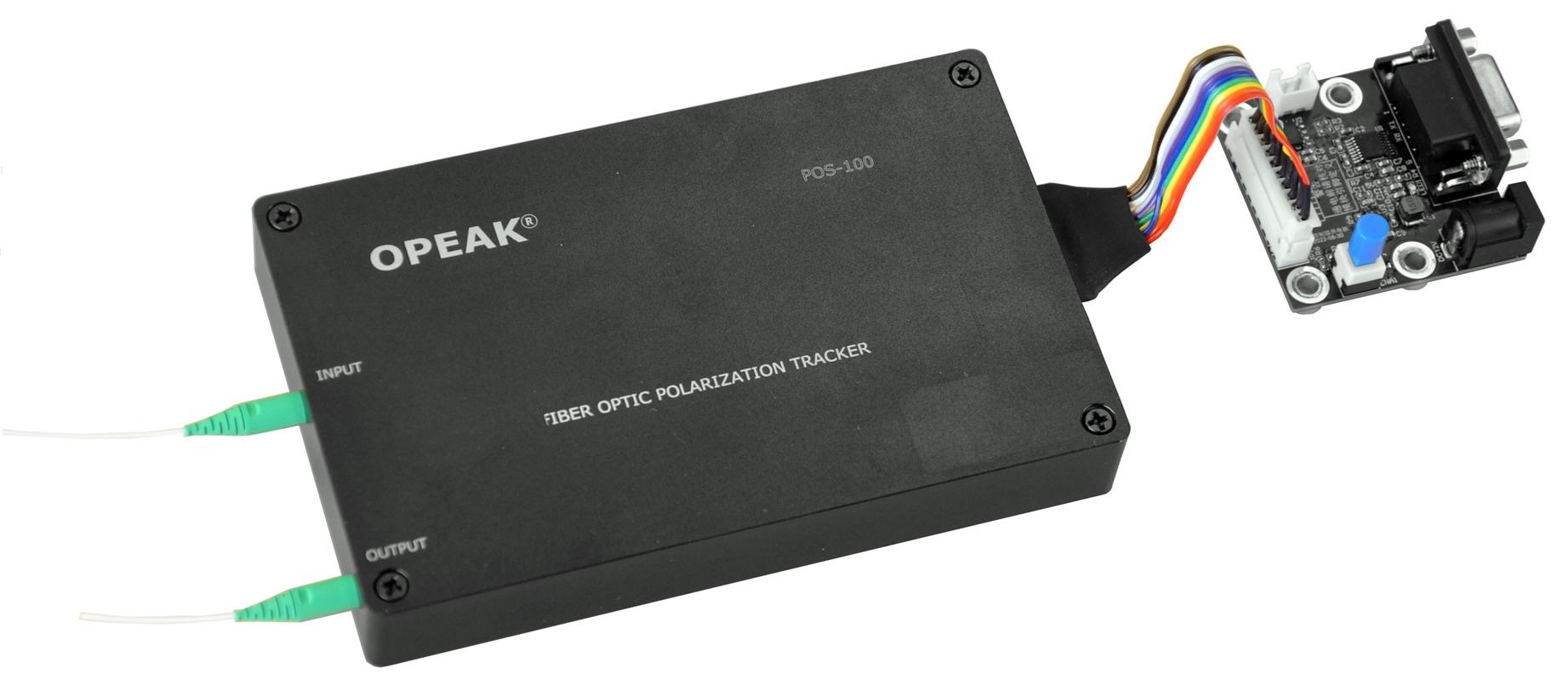

POS-100 - оптоволоконный трекер поляризации
- Рабочая длина волны: 1064 / 1310 / 1550 нм.
- Вносимые потери: ≤ 1 дБ@1550 нм.
- Время восстановления поляризации: ≤ 3 мс@1550 нм.
- Обратные потери: ≥ 50 дБ.
Оптоволоконный трекер поляризации POS-100 — это замкнутая система обратной связи по поляризации на базе оптоволокна, в которой используются волоконный контроллер поляризации и поляриметр. Устройство объединяет контроллер поляризации, поляриметр (в версии POS‑100‑I с внутренней обратной связью), управляющую электронику и фирменные алгоритмы, стабилизируя произвольное входное состояние поляризации (SOP) до заданного пользователем выходного SOP.
Система активно компенсирует непрерывные изменения входного SOP, поддерживая стабильный линейно поляризованный выход. Максимальная скорость отслеживания вращения SOP — до 48π рад/с. Возможна работа с внутренней обратной связью (обеспечивает стабильный линейно поляризованный выход) и с внешней обратной связью (пользователь подаёт аналоговый сигнал обратной связи для замкнутого управления, таким сигналом могут быть степень поляризации (DOP), коэффициент ошибок (BER), мощность на радиочастотном спектре или напряжение, пропорциональное оптической мощности).
Ключевые особенности:
- Рабочая длина волны: 1064 / 1310 / 1550 нм (или другие по запросу).
- Низкие вносимые потери: ≤ 1,0 дБ@ 1550 нм.
- Короткое время восстановления: ≤ 3 мс@ 1550 нм.
- Высокая скорость отслеживания вращения SOP: ≤ 48π рад/с.
- Обратные потери: ≥ 50 дБ@ 1550 нм).
- Встроенный контроллер поляризации и линейный поляризатор.
- Версии с внутренней или внешней обратной связью.
- Расширенный температурный диапазон: −35…+65 °C.
- Возможна работа с внутренней и внешней обратной связью.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
|
Рабочий диапазон длин волн
|
1064 / 1310 / 1550 ± 50(или другие по запросу) |
нм | ||
| Вносимые потери | ≤ 1,0@ 1550 нм | дБ | ||
| Время восстановления поляризации (SOP) | ≤ 3,0@1550 нм | мс | ||
| Точность SOP | ≤ 0,3 (версия с внутренней обратной связью) | дБ | ||
| Повторяемость | 0,1 | дБ | ||
| Скорость отслеживания вращения SOP | ≤ 48 | π рад/с | ||
| Изоляция по ортогональной поляризации | ≥ 23 | дБ | ||
| Входная оптическая мощность | −20…+10 | дБм | ||
| Обратный потери | ≥ 50 | дБ | ||
| Тип волокна | SMF28e HI1060 900 мкм |
|
||
| Порог повреждения оптоволокна | 300 | мВт | ||
| Оптический разъем |
FC/APC / FC/PC (или по запросу) |
- | ||
| Рабочая температура |
0…+65 (стандартная конфигурация) −35…+65 (расширенная конфигурация) |
°C | ||
| Температура хранения | −40…+85 | °C | ||
| Габариты | 134 × 88 × 20.5 | мм | ||
| Питание | DC 12 В@ 0.5 А |
|
||
| Интерфейс связи | RS‑422 |
|
||
- Параметры указаны для стандартной конфигурации; для других длин волн и диапазонов входной мощности характеристики могут отличаться.
- Пользователи могут указать требования к параметрам продукта при оформлении заказа.
- Компенсация поляризационной модовой дисперсии (PMD).
- Демультиплексирование по поляризации.
- Устранение потерь, вызванной поляризацией.
- Когерентная оптическая связь.
- Волоконно‑оптические интерферометры.
