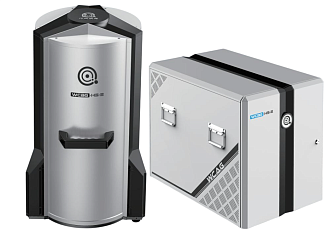

WCAG-H5-2 - портативный абсолютный квантовый гравиметр
WCAG-H5-2 – портативный абсолютный квантовый гравиметр для измерения ускорения силы тяжести на основе атомной интерферометрии.
- Чувствительность: 100 мкГал/√Гц.
- Частота выборки: 1,6 Гц.
- Стабильность: 2 мкГал.
- Точность измерений: <10 мкГал.
- Масса зонда: 65 кг.
- Встроенные датчики: барометр, инклинометр, датчик температуры, GPS.
Портативный абсолютный квантовый гравиметр WCAG-H5-2 – прибор для измерения абсолютного значения ускорения силы тяжести на основе атомной интерферометрии. Лазерные импульсы управляют состоянием свободно падающих атомов в сверхвысоковакуумной камере, а ускорение силы тяжести определяется по фазе интерференционного сигнала. Измерения выполняются без механически перемещаемого пробного тела, характерного для классических баллистических гравиметров. Чувствительность прибора составляет 100 мкГал/Гц1/2, точность измерений – менее 10 мкГал, частота выборки – 1,6 Гц.
Абсолютный квантовый гравиметр WCAG-H5-2 от компании CASCA сочетает портативное исполнение и возможность длительных непрерывных наблюдений. Прибор применяется для создания и обследования геодезических опорных сетей, определения абсолютных значений ускорения силы тяжести на пунктах наблюдений, а также контроля поднятий и просадок грунта совместно с геодезическими измерениями. В гидрогеологии его используют для изучения изменений запасов подземных вод и мониторинга мерзлоты. Повторные гравиметрические 4D-съёмки позволяют исследовать перераспределение масс на нефтегазовых месторождениях и подземных хранилищах газа. Для поиска пустот и карстовых зон абсолютные измерения могут дополняться данными квантового гравитационного градиентометра WAGG-2. Масса зонда составляет 65 кг. Развёртывание прибора занимает около 15 минут, управление осуществляется с ноутбука одним оператором.
Подробнее о применении гравиметров в нефтегазовой отрасли читайте в статье
«Абсолютные квантовые гравиметры для поиска нефтегазовых месторождений»
Особенности
- Абсолютные измерения: определение ускорения силы тяжести на основе интерференции свободно падающих атомов.
- Портативное исполнение: возможность перемещения между пунктами наблюдений; масса зонда составляет 65 кг.
- Высокая точность: точность измерений менее 10 мкГал при чувствительности 100 мкГал/Гц1/2.
- Долговременная стабильность: 2 мкГал; возможность длительной непрерывной регистрации данных.
- Контроль условий измерения: встроенные барометр, инклинометр, датчик температуры и GPS.
- Простота управления: работа с ноутбука одним оператором; развёртывание прибора занимает около 15 минут.

Непрерывная запись изменений ускорения силы тяжести с помощью гравиметра WCAG-H5-2. Результаты измерений сопоставлены с теоретической приливной моделью. В нижней части графика показаны остаточные отклонения после вычитания модели.

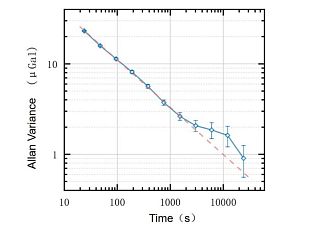

Кривая отклонения Аллана характеризует стабильность измерений ускорения силы тяжести при различном времени усреднения. Увеличение времени накопления данных позволяет уменьшить влияние случайных колебаний на результат измерения.
Часто задаваемые вопросы об атомном гравиметре WCAG-H5-2
Чем WCAG-H5-2 отличается от WAG-H5-2?
WAG-H5-2 подходит для стационарных высокоточных наблюдений и метрологических задач: его чувствительность составляет 15 мкГал/√Гц. Портативный WCAG-H5-2 с чувствительностью 100 мкГал/√Гц ориентирован на работы, требующие перемещения между пунктами: полевую геодезию, гидрогеологические исследования и повторные съёмки месторождений.
Нужна ли привязка к опорному гравиметрическому пункту?
WCAG-H5-2 определяет абсолютное значение ускорения силы тяжести, поэтому для самого измерения не требуется предварительно известное значение на опорном пункте. Для получения достоверного результата необходимо учитывать систематические эффекты и выполнять предусмотренные документацией проверки.
Сколько занимает развёртывание прибора?
Развёртывание занимает около 15 минут, управление выполняется с ноутбука одним оператором. Время развёртывания следует отличать от времени выхода прибора на рабочий режим, которое определяется эксплуатационной документацией.
Работает ли прибор при отрицательных температурах?
Указанный рабочий диапазон температур составляет от +15 до +30 °C. При проведении полевых работ необходимо обеспечить соответствующие температурные условия в месте установки оборудования.
Непрерывная работа и чувствительность
WCAG-H5-2 позволяет вести длительные непрерывные наблюдения за изменениями ускорения силы тяжести. Чувствительность составляет 100 мкГал/√Гц, стабильность – 2 мкГал. Приведённые выше графики иллюстрируют регистрацию приливных изменений и зависимость отклонения Аллана от времени усреднения.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Чувствительность | 100 | мкГал/√Гц |
| Частота выборки | 2 | Гц |
| Стабильность | 2 | мкГал |
| Точность измерений | <10 | мкГал |

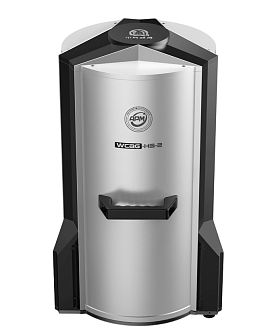

| Габариты зонда (диаметр × высота) | Ø36 × 88 | см |
| Площадь зонда | 0,1 | м2 |
| Масса зонда | 54 | кг |

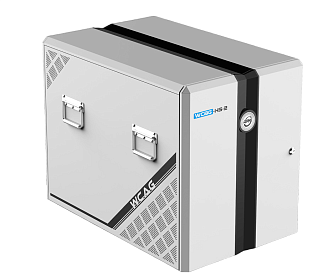

| Габариты блока управления | 62 × 59 × 53 | см |
| Площадь блока управления | 0,37 | м2 |
| Масса блока управления | 65 | кг |
| Общее энергопотребление | <250 | Вт |
| Напряжение питания | 220, переменный ток | В |
| Рабочая температура | +15…+30 | °C |
| Встроенные датчики | Барометр, инклинометр, датчик температуры, GPS | |
- Геодезия и опорные сети – определение абсолютных значений ускорения силы тяжести на геодезических и гравиметрических пунктах.
- Мониторинг поднятий и просадок грунта – повторные гравиметрические наблюдения совместно с геодезическим контролем высоты пунктов.
- Гидрогеология и мониторинг мерзлоты – изучение перераспределения масс, связанного с изменением запасов подземных вод и состоянием мерзлых грунтов.
- Нефтегазовые месторождения и подземные хранилища газа – повторные 4D-съёмки для мониторинга изменений гравитационного поля во времени.
- Поиск пустот и карстовых зон – комплексные обследования с применением абсолютного гравиметра и градиентометра WAGG-2.
- Вулканологические и сейсмологические исследования – наблюдение за изменениями ускорения силы тяжести на исследовательских пунктах.
- Исследования для инерциальной навигации – получение опорных гравиметрических данных.
