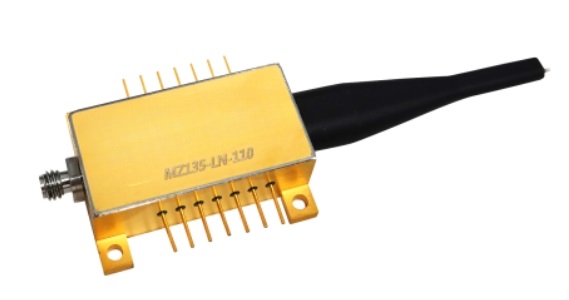

MZ135-LN-110 - 1550 нм 110 ГГц амплитудный модулятор
MZ135-LN-110 - серия высокоскоростных амплитудных электрооптических модуляторов на основе ниобата лития.
- Рабочая длина волны 1550 нм.
- Полоса модуляции до 110 ГГц.
- Вносимые потери 5 дБ.
- Полуволновое напряжение 3 В.
В амплитудных модуляторах серии MZ135-LN-110 используется конструкция волновода типа Маха-Цендера на основе тонкопленочного ниобата лития. Модуляторы подходят для работы в C-диапазоне длин волн и обеспечивают полосу модуляции 110 ГГц. Устройства характеризуются высокой скоростью, низким чирпированием и высокой линейностью.
Особенности:
- Широкая полоса электрооптической модуляции до 110 ГГц.
- Низкое чирпирование.
- Высокая линейность.
- Компактная конструкция.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Материал
|
LiNbO3 | - |
|
Рабочая длина волны
|
C-диапазон | - |
|
Вносимые потери
|
≤5
|
дБ |
|
Полоса модуляции
|
>110
|
ГГц |
|
Электрические обратные потери @110 ГГц
|
<-8 | дБ |
|
Полуволновое напряжение
|
≤3 |
В |
|
Оптические обратные потери
|
>20
|
дБ |
|
Входная оптическая мощность (макс.)
|
100
|
мВт |
|
Подаваемое напряжение пост. тока
|
-5 - +5
|
В |
|
Тип волокна на входе
|
PM | - |
| Тип волокна на выходе |
PM
|
- |
| Диаметр сердцевины/оболочки волокна |
9/125
|
мкм |
|
Коннекторы
|
FC/APC (или другие по запросу) | - |
- OOK, PAM-N, DMT модуляции.
- Тестирование оптических устройств.
- Оптическая связь.
- Радиофотоника.
