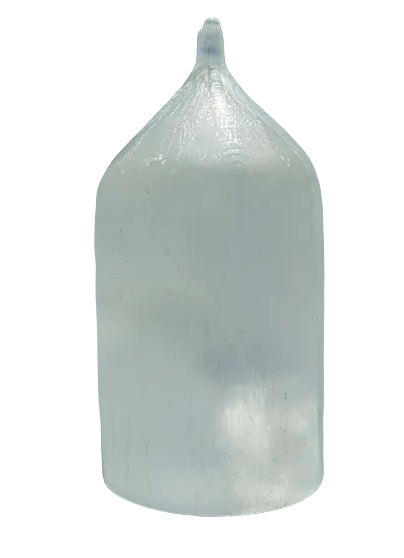

Yb:CaF2 - лазерные кристаллы
Фторид кальция, легированный иттербием.
- Длина волны лазера: 1033, 1050 нм.
- Апертура: 90%.
- Размеры: 2×2 - 15×15 мм.
- Длина кристалла: 20 мм.
Производитель: CRYLINK
Лазерный кристалл фторида кальция, легированный иттербием (Yb: CaF2), представляет собой высокоэффективный материал для создания лазеров с диодной накачкой. Yb: CaF2 обладает широкой полосой поглощения и эффективно излучает в ближнем инфракрасном диапазоне. Основной пик излучения находится в диапазоне 1030-1090 нм. Этот кристалл обладает высоким коэффициентом поглощения и высоким коэффициентом конверсии оптической энергии в лазерное излучение. Он также обладает хорошей теплопроводностью и низкими потерями, что способствует высокой эффективности работы лазера.
Особенности:
- Широкая полоса излучения.
- Низкий квантовый дефект.
- Сравнительно длинное время флуоресценции.
- Высокая теплопроводность.
- Термооптический коэффициент.
Материал и характеристики
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
| Концентрация |
0,5 ~ 30 |
моль % |
|
| Ориентация | Кристаллографическое направление [111] или [100] < ±0,5° |
|
|
| Параллелизм |
10 |
угловых минут |
|
| Перпендикулярность (торцов) | 15 |
угловых секунд |
|
| Качество поверхности | 10-5 (MIL-O-13830A) | ||
|
Искажение волнового фронта |
<λ/8 на длине волны 632 нм | ||
| Плоскостность поверхности |
<λ/8 на длине волны 632 нм |
||
| Световой диаметр |
>90 от апертуры |
% | |
|
Фаска |
0,1 под 45° | мм | |
|
Допуск толщины/диаметра |
±0,05 |
||
| Максимальные размеры | Высота×Ширина | 2×2 - 15×15 | мм |
| Длина |
20
|
||
| Покрытие |
AR≤ 0,2% @1030 нм |
||
Физические и химические свойства
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Формула |
Yb3+:CaF2 |
|
| Кристаллическая структура | Кубическая |
|
|
Константа решетки |
5,462 |
|
| Плотность |
3,18 |
г/см3 |
| Температура плавления |
1418 |
°C |
| Теплопроводность |
9,71 |
Вт⋅м-1⋅К-1 |
| Удельная теплоемкость |
0,8876 |
Дж⋅г-1⋅К-1 |
| Термостойкость | 800 | Вт/м |
| Термическое расширение |
19⋅10-6 |
К-1 |
|
Коэффициент термооптической деформации (dn/dT) |
-11,3 | |
| Твердость по шкале Мооса | 4 |
|
| Модуль Юнга | 146 | ГПа |
|
Предел прочности |
2 |
ГПа |
Оптические и спектральные характеристики
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Излучательный переход |
2F5/2→2F7/2 |
|
| Время жизни флуоресценции | 2,4 | мс |
|
Длина волны лазера |
1033/1050 |
нм |
| Длина волны накачки |
980 |
нм |
|
Оптическая плотность |
0,1 - 0,8 |
|
|
Линейный коэффициент поглощения |
1,0 ~ 7 |
см-1 |
|
Ширина полосы эмиссии |
70 | нм |
|
Коэффициент термооптического эффекта |
-3,7⋅10-6 |
К-1 |
| Порог разрушения |
>500 |
МВт/см2 |
| Поперечное сечение испускания | 2,2⋅10-20 |
см2 |
| Пропускание |
10% - 90% |
|
| Показатель преломления @1064 нм |
1,2996 |
- Осцилляторы с пассивной синхронизацией мод.
- Лазер на тонких дисках.
- Усилитель с диодной накачкой.
