BCP - круглые оптические компенсаторы

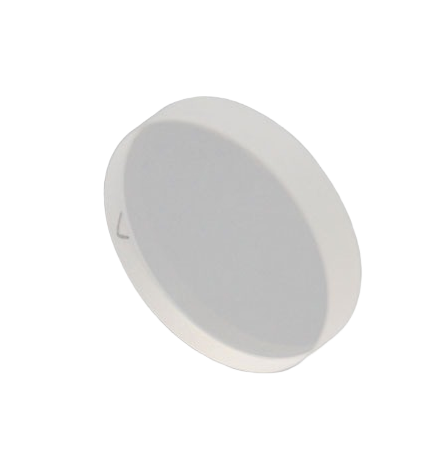

Круглый оптический компенсатор представляет собой оптическое окно, используемое для компенсации разности фаз между лучами.
  • Материал: UVFS.
  • Покрытие: просветляющее.
  • Диаметр: 12,7 и 25,4 мм.
  • Диапазон длин волн: 250 - 450 нм, 633 нм.
  • Угол установки: 45°.

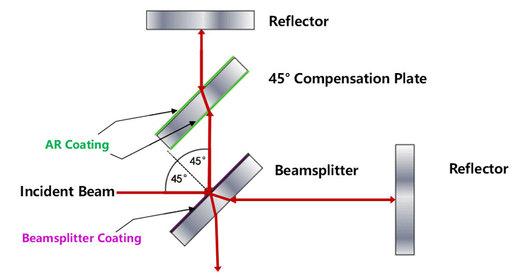

Круглый оптический компенсатор представляет собой оптическое окно, предназначенное для компенсации разности фаз, возникающей при прохождении света через подложки разной толщины. Он обычно используется в паре со светоделителем, изготовленным из того же материала и имеющим аналогичную толщину подложки. Это позволяет обеспечить прохождение всех пучков через подложку одинаковой толщины, минимизировать фазовый сдвиг между разделёнными пучками и, как следствие, добиться более точных результатов. Данные компенсаторы находят применение в прецизионных интерферометрических системах.

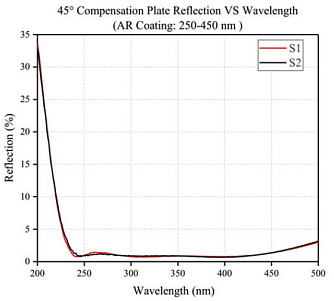

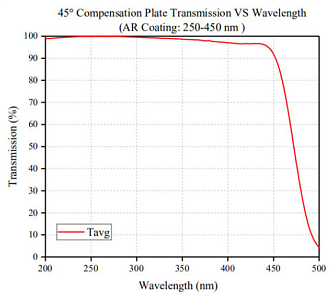

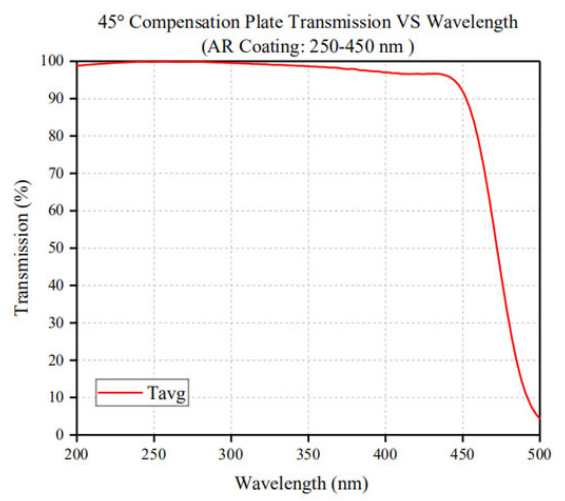

Круглые оптические компенсаторы с разделением луча под углом 45° серии BCP, поставляемые компанией LBTEK, изготовлены из УФ-плавленого кварца. Предлагаются круглые оптические компенсаторы двух моделей: для работы в спектральном диапазоне от 250 до 450 нм и для работы на длине волны 633 нм. Первая модель доступна в диаметре 25,4 мм, вторая - в диаметре 12,7 мм. Конструкция с клиновидной задней поверхностью (30 угл. мин) эффективно подавляет переотражения. Отражательная способность просветляющих покрытий составляет Ravg<1%.

Параметр Значение Ед.измерения
Модель BCP10-UV BCP05-633-SP
Материал UVFS
Покрытие Просветляющее (Ravg<1%)
Диапазон длин волн 250 - 450 633 нм
Диаметр 25,4 12,7 мм
Допуск по диаметру +0,0/-0,2 мм
Толщина 5 3 мм
Допуск по толщине ±0,25 мм
Световой диаметр 90 %
Качество обработки поверхности 40/20
Угол клина 30 угл.мин


Модель Описание
BCP10-UV Круглый оптический компенсатор. Диаметр: 25,4 мм. Диапазон длин волн: 250-450 нм. Толщина: 5 мм.
BCP05-633-SP Круглый оптический компенсатор. Диаметр: 12,7 мм. Рабочая длина волны: 633 нм. Толщина: 3 мм.
