OW-Si - кремниевые лазерные окна без покрытия

Кремниевые лазерные окна без покрытия обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: Si.
  • Без покрытия.
  • Диаметр: 12,7 и 25,4 мм.
  • Диапазон длин волн: 1,2 - 8,0 мкм.

Прецизионные лазерные окна эффективно защищают оптические системы от внешних воздействий (пыль, влага, аэрозоли), сохраняя исходные характеристики проходящего излучения: они не искажают изображение, не изменяют форму и направление лазерного пучка, а также не влияют на оптическое увеличение системы. Это гарантирует стабильную работу оптико-электронных систем (ОЭС) в любых условиях эксплуатации.

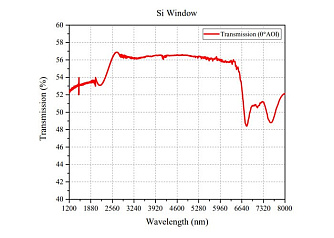

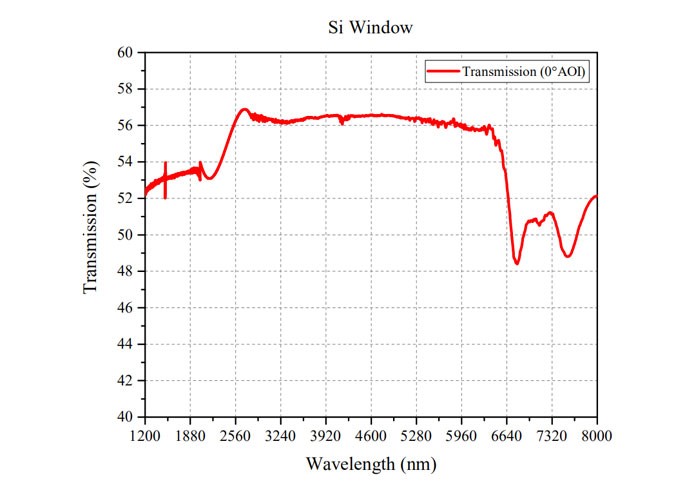

Лазерные окна компании LBTEK серии OW-Si изготовлены из кремния (Si) и обладают высоким коэффициентом пропускания в широком спектральном диапазоне от 1,2 до 8,0 мкм. Кремний обладает высокой теплопроводностью и низкой плотностью, что делает его подходящим материалом для изготовления лазерных зеркал. Серия кремниевых лазерных окон без покрытия доступна к заказу в двух исполнениях: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

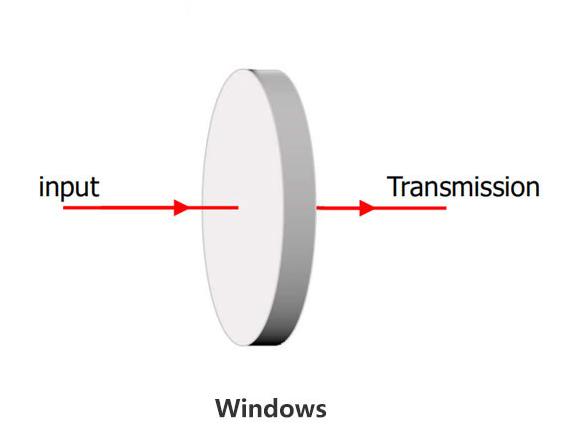

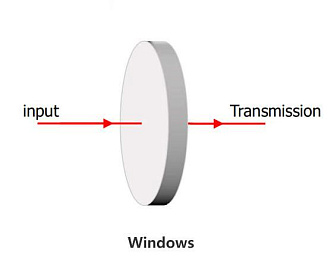

Особенности прохождения пучка через лазерное окно

  1. Изображение, проходящее через лазерное окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW1-Si OW2-Si
Материал Si
Покрытие без покрытия
Диапазон длин волн 1,2 - 8,0 мкм
Диаметр 12,7 25,4 мм
Допуск по диаметру +0,00/-0,20 мм
Толщина 3 5 мм
Допуск по толщине ±0,1 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/2
Качество поверхности (царапин/сколов) 40/20
Параллелизм ≤1 угл.мин


Модель Описание
OW1-Si Кремниевое лазерное окно без покрытия. Диаметр: 12,7 мм. Диапазон длин волн: 1,2 - 8,0 мкм. Толщина: 3 мм.
OW2-Si Кремниевое лазерное окно без покрытия. Диаметр: 25,4 мм. Диапазон длин волн: 1,2 - 8,0 мкм. Толщина: 5 мм.
