OW7 - лазерные окна CaF2 без покрытия

Лазерные окна CaF2 обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: CaF2.
  • Без покрытия.
  • Диаметр: 12,7 и 25,4 мм.
  • Диапазон длин волн: 200 нм - 8,0 мкм.

Лазерные окна обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения. Изображение не подвергается искажениям, форма лазерного пучка остаётся неизменной, а угол распространения света сохраняется. Кроме того, прохождение через окно не влияет на увеличение оптической системы.

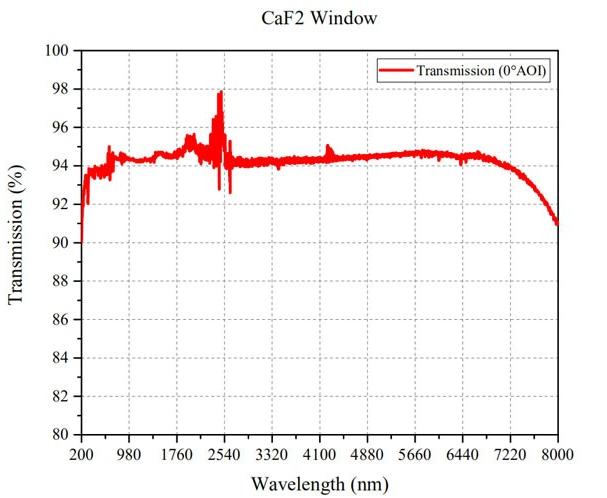

Лазерные окна компании LBTEK серии OW7 изготовлены из высококачественного монокристаллического CaF2 (фторида кальция) и обладают высоким коэффициентом пропускания в широком спектральном диапазоне 200 нм - 8 мкм. Благодаря уникальным свойствам фторида кальция, данные оптические окна обладают рядом преимуществ. Они характеризуются низким поглощением света и высоким порогом лазерного повреждения, что делает их идеальным выбором для применения в лазерных системах, работающих в свободном пространстве (связь, дальнометрия). Дополнительными достоинствами материала являются: низкая дисперсия (число Аббе составляет 95), минимальная флуоресценция, а также высокая устойчивость к воздействию воды, химических реагентов и повышенных температур. Лазерные окна из CaF2 без покрытия предлагаются в двух вариантах исполнения: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

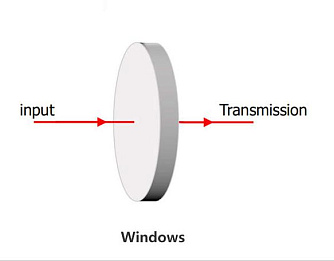

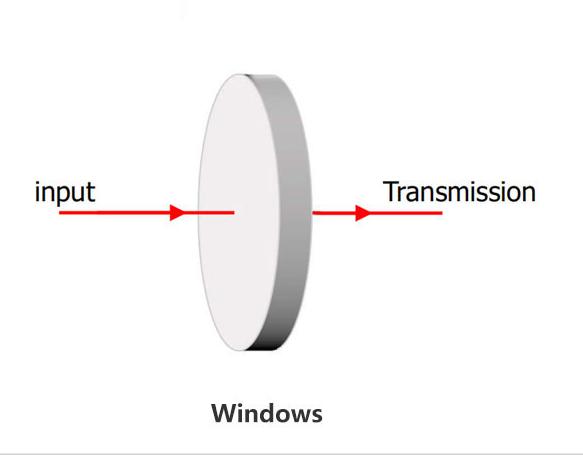

Особенности прохождения пучка через лазерное окно

  1. Изображение, проходящее через лазерное окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW71 OW72
Материал CaF2
Покрытие Без покрытия
Диапазон длин волн 200 - 8000 нм
Диаметр 12,7 25,4 мм
Допуск по диаметру ±0,2 мм
Толщина 3 5 мм
Допуск по толщине ±0,3 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/8
Качество поверхности (царапин/сколов) 40/20
Параллелизм ≤10 угл.сек


Модель Описание
OW71 Лазерное окно CaF2 без покрытия. Диаметр: 12,7 мм. Диапазон длин волн: 200 нм - 8 мкм. Толщина: 3 мм.
OW72 Лазерное окно CaF2 без покрытия. Диаметр: 25,4 мм. Диапазон длин волн: 200 нм - 8 мкм. Толщина: 5 мм.
