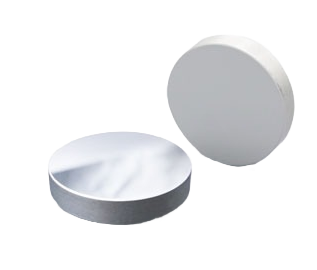

OW-Ge - лазерные окна без покрытия

Лазерные окна из германия без покрытия обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: Ge.
  • Без покрытия.
  • Диаметр: 25,4 мм.
  • Диапазон длин волн: 2 - 16 мкм.

Прецизионные лазерные окна эффективно защищают оптические системы от внешних воздействий (пыль, влага, аэрозоли), сохраняя исходные характеристики проходящего излучения: они не искажают изображение, не изменяют форму и направление лазерного пучка, а также не влияют на оптическое увеличение системы. Это гарантирует стабильную работу оптико-электронных систем (ОЭС) в любых условиях эксплуатации.

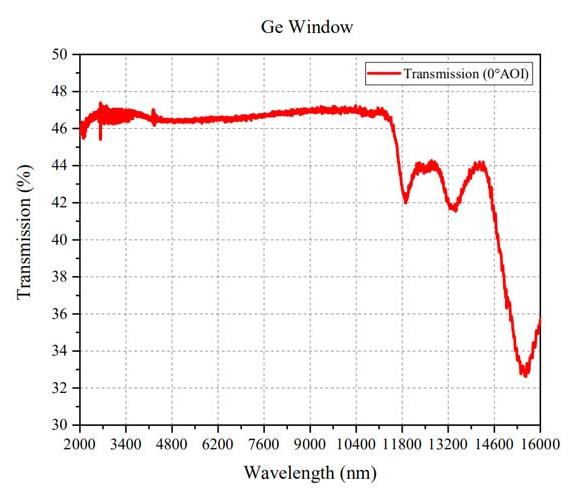

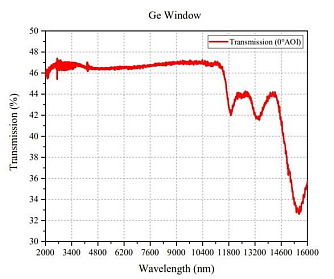

Лазерные окна компании LBTEK серии OW-Ge изготовлены из германия (Ge) и обладают высоким коэффициентом пропускания в широком спектральном диапазоне от 2 до 16 мкм. При температуре 100 °C германий поглощает свет и становится почти непрозрачным, при температуре 200 °C он становится полностью непрозрачным. Германий относится к материалам, требующим особых мер предосторожности. Необходимо использовать полный комплект средств индивидуальной защиты: химически стойкие перчатки, респиратор, защитные очки и спецодежду. В серии лазерных окон без покрытия OW-Ge доступна к заказу модель OW2-Ge диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

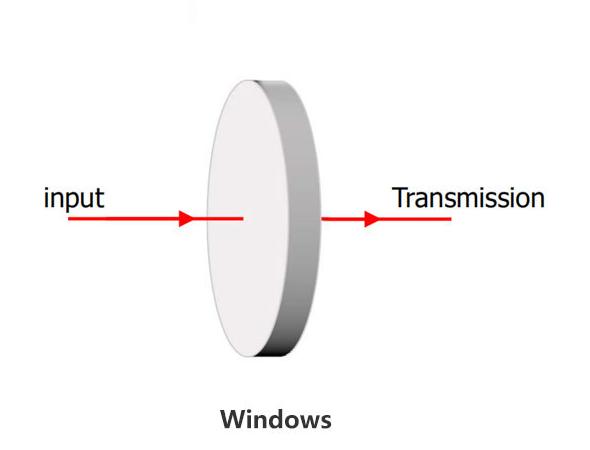

Особенности прохождения пучка через лазерное окно

  1. Изображение, проходящее через лазерное окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное окно остаётся неизменным.

Параметр Значение Ед.измерения
Материал Ge
Покрытие без покрытия

Диапазон длин волн
2 - 16
мкм
Диаметр 25,4 мм
Допуск по диаметру ±0,2 мм
Толщина 5 мм
Допуск по толщине ±0,1 мм
Световой диаметр 90%
Качество обработки поверхности 40/20
Параллелизм ≤1 угл.мин


Модель Описание
OW2-Ge Лазерное окно без покрытия. Материал: Ge. Диаметр: 25,4 мм. Диапазон длин волн: 2 - 16 мкм. Толщина: 5 мм.
