OW-С - лазерные окна N-BK7 с просветляющим покрытием

Лазерные окна N-BK7 с просветляющим покрытием обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: N-BK7.
  • Диаметр: 12,7 и 25,4 мм.
  • Диапазон длин волн: 1100 - 1650 нм.

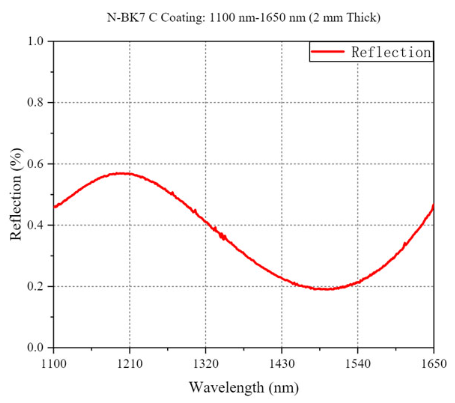

  • Отражательная способность просветляющих покрытий: <0,25%.

Лазерные окна обеспечивают защиту оптических систем от загрязнений (пыль, вода, аэрозоли), сохраняя при этом все параметры проходящего излучения. Они не вносят искажений в изображение, не изменяют форму лазерного пучка и угол его распространения. При этом оптическое увеличение системы остается неизменным. Такие окна обеспечивают стабильную работу оптико-электронных систем (ОЭС) в любых условиях.

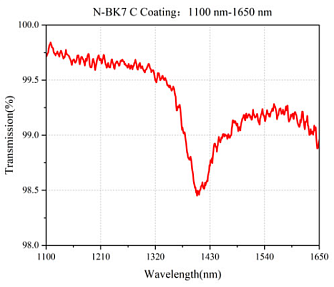

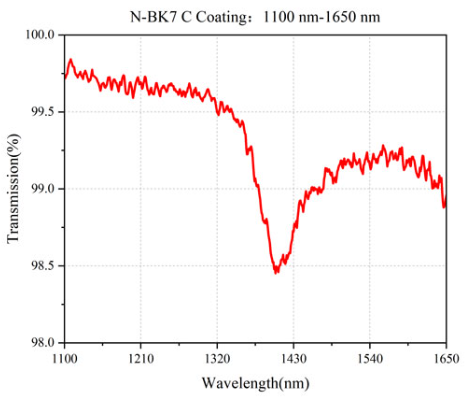

Лазерные окна компании LBTEK серии OW-С изготовлены из высококачественного оптического стекла N-BK7. Поверхность покрыта просветляющим покрытием (Ravg<0,5%), которое уменьшает оптические потери в заданном спектральном диапазоне. Лазерные окна серии OW-С обладают высоким коэффициентом пропускания в инфракрасном спектральном диапазоне 1100-1650 нм. Серия лазерных окон с просветляющим покрытием представлена в двух размерах: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

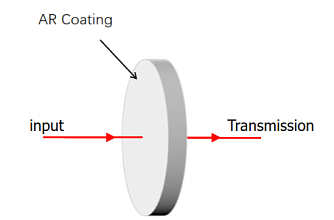

Особенности прохождения пучка через лазерное окно

  1. Изображение, проходящее через лазерное окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW11-С OW12-С
Материал N-BK7
Покрытие Просветляющее (Ravg<0,5%)
Диапазон длин волн 1100 - 1650 нм
Диаметр 12,7 25,4 мм
Допуск по диаметру ±0,2 мм
Толщина 3 5 мм
Допуск по толщине ±0,3 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/10
Качество поверхности (царапин/сколов) 20/10
Параллелизм ≤5 угл.сек


Модель Описание
OW11-C Лазерное окно N-BK7 с просветляющим покрытием. Диаметр: 12,7 мм. Диапазон длин волн: 1100-1650 нм. Толщина: 3 мм.
OW12-C Лазерное окно N-BK7 с просветляющим покрытием. Диаметр: 25,4 мм. Диапазон длин волн: 1100-1650 нм. Толщина: 5 мм.
