OW - лазерные окна N-BK7 без покрытия

Лазерные окна N-BK7 без покрытия обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: N-BK7.
  • Без покрытия.
  • Диаметр: 12,7 и 25,4 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.

Лазерные окна обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения. Изображение не подвергается искажениям, форма лазерного пучка остаётся неизменной, а угол распространения света сохраняется. Кроме того, прохождение через окно не влияет на увеличение оптической системы.

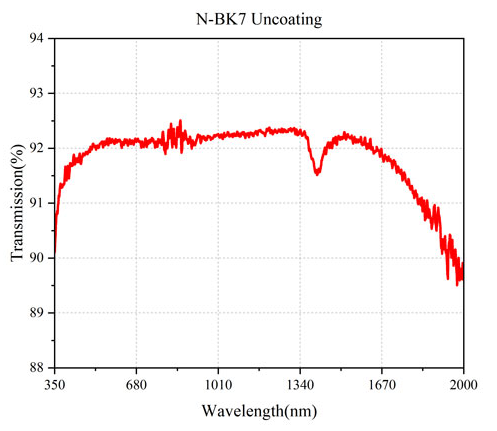

Лазерные окна компании LBTEK серии OW изготовлены из высококачественного оптического стекла N-BK7. Лазерные окна серии OW обладают высоким коэффициентом пропускания в широком спектральном диапазоне 350 нм - 2 мкм. Серия лазерных окон без покрытия представлена в двух размерах: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

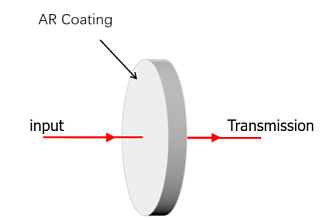

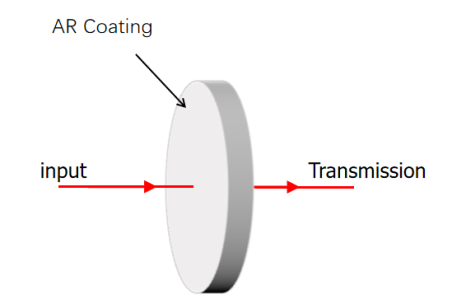

Особенности прохождения пучка через лазерное окно

  1. Изображение, проходящее через лазерное окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW11 OW12
Материал N-BK7
Покрытие Без покрытия
Диапазон длин волн 350 - 2000 нм
Диаметр 12,7 25,4 мм
Допуск по диаметру ±0,2 мм
Толщина 3 5 мм
Допуск по толщине ±0,3 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/10
Качество поверхности (царапин/сколов) 20/10
Параллелизм ≤5 угл.сек


Модель Описание
OB11 Лазерное окно N-BK7 без покрытия. Диаметр: 12,7 мм. Диапазон длин волн: 350 нм - 2 мкм. Толщина: 3 мм.
OB12 Лазерное окно N-BK7 без покрытия. Диаметр: 25,4 мм. Диапазон длин волн: 350 нм - 2 мкм. Толщина: 5 мм.
