OW-B - лазерные окна N-BK7 с просветляющим покрытием

Лазерные окна N-BK7 с просветляющим покрытием обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: N-BK7.
  • Диаметр: 12,7 мм, 25,4 мм и 50,8 мм.
  • Диапазон длин волн: 700 - 1100 нм.

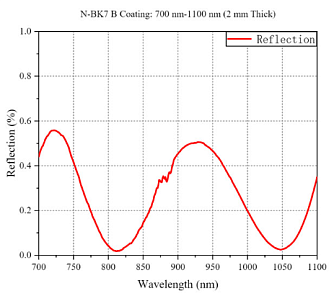

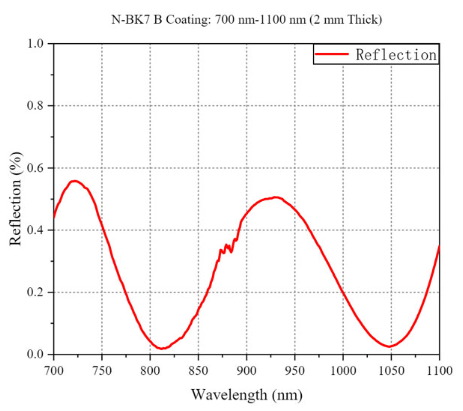

  • Отражательная способность просветляющих покрытий: <0,25%.

Лазерные окна предназначены для защиты компонентов системы от прямого воздействия загрязнений, таких как пыль, вода и аэрозоли. Помимо обеспечения защиты, они сохраняют оптические свойства проходящего излучения, в том числе отсутствие искажений, неизменность формы лазерного пучка, сохранение угла распространения и неизменность увеличения оптической системы.

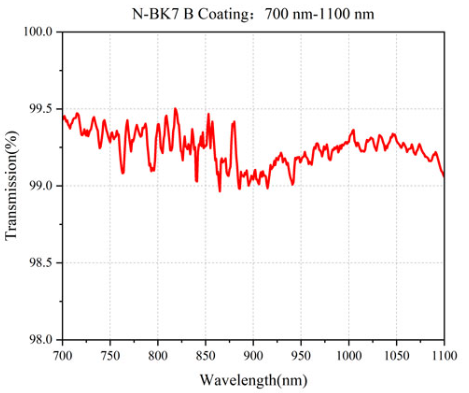

Лазерные окна компании LBTEK серии OW-В изготовлены из высококачественного оптического стекла N-BK7. Поверхность покрыта просветляющим покрытием (Ravg<0,5%), которое уменьшает оптические потери в заданном спектральном диапазоне. Лазерные окна серии OW-В обладают высоким коэффициентом пропускания в спектральном диапазоне 700-1100 нм. Серия лазерных окон с просветляющим покрытием представлена в трех размерах: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм, диаметром 50,8 мм и толщиной 4 мм. Прецизионные лазерные окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

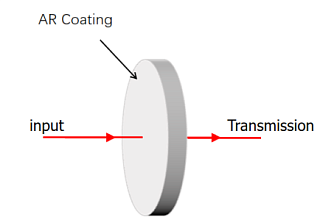

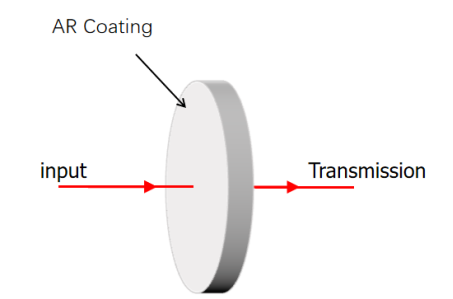

Особенности прохождения пучка через лазерное окно

  1. Изображение, проходящее через лазерное окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW11-В OW12-В OW13-В
Материал N-BK7
Покрытие Просветляющее (Ravg<0,5%)
Диапазон длин волн 700 - 1100 нм
Диаметр 12,7 25,4 50,8 мм
Допуск по диаметру ±0,2 мм
Толщина 3 5 4 мм
Допуск по толщине ±0,3 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/4
Качество поверхности (царапин/сколов) 40/20
Параллелизм ≤30 угл.сек


Модель Описание
OW11-B Лазерное окно N-BK7 с просветляющим покрытием. Диаметр: 12,7 мм. Диапазон длин волн: 700-1100 нм. Толщина: 3 мм.
OW12-B Лазерное окно N-BK7 с просветляющим покрытием. Диаметр: 25,4 мм. Диапазон длин волн: 700-1100 нм. Толщина: 5 мм.
OW13-B Лазерное окно N-BK7 с просветляющим покрытием. Диаметр: 50,8 мм. Диапазон длин волн: 700-1100 нм. Толщина: 4 мм.
