OW8 - сапфировые лазерные окна без покрытия

Сапфировые лазерные окна обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: Сапфир.
  • Без покрытия.
  • Диаметр: 12,7 мм, 25,4 мм
  • Диапазон длин волн: 200 нм - 4,5 мкм.

Прецизионные лазерные окна эффективно защищают оптические системы от внешних воздействий (пыль, влага, аэрозоли), сохраняя исходные характеристики проходящего излучения: они не искажают изображение, не изменяют форму и направление лазерного пучка, а также не влияют на оптическое увеличение системы. Это гарантирует стабильную работу оптико-электронных систем (ОЭС) в любых условиях эксплуатации.

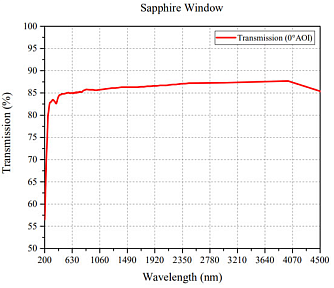

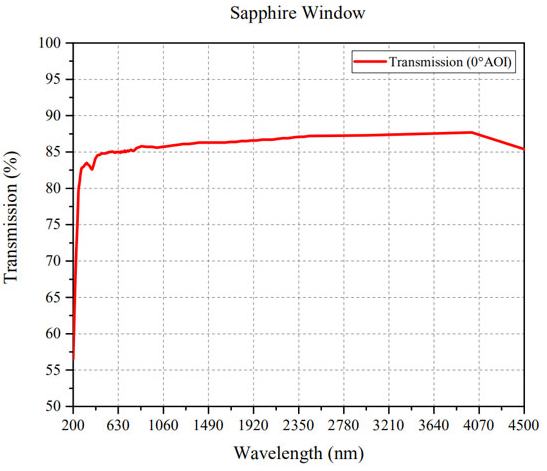

Лазерные окна компании LBTEK серии OW8 изготовлены из сапфира и обладают высоким коэффициентом пропускания в широком спектральном диапазоне от 200 нм до 4,5 мкм, охватывающем ультрафиолетовую (УФ), видимую и часть инфракрасной (ИК) области. Сапфир отличается исключительной твёрдостью поверхности, устойчивостью к царапинам и превосходной химической стабильностью. Он не растворяется в воде, большинстве кислот и щелочей даже при высоких температурах (до 1000 °C). Синтетический сапфир бесцветен и прозрачен. Лазерные окна из сапфира без покрытия предлагаются в двух вариантах исполнения: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Они монтируются в стандартные оправы, держатели или коаксиальные системы, позволяя выбрать оптимальное крепление.

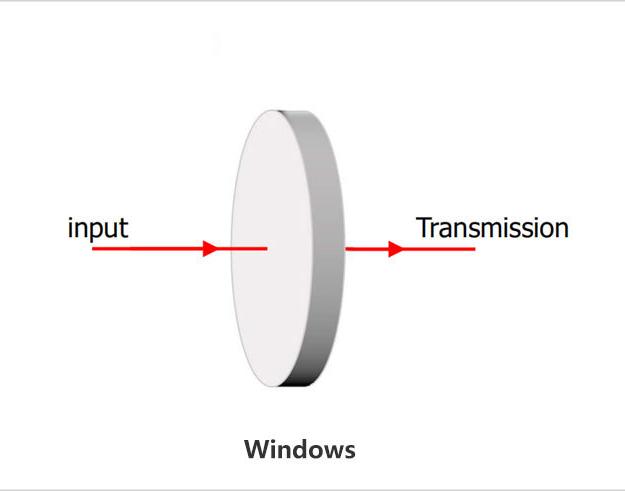

Особенности прохождения пучка через лазерное окно

  1. Изображение, проходящее через лазерное окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW81 OW82
Материал Сапфир
Покрытие Без покрытия
Диапазон длин волн 200 - 4500 нм
Диаметр 12,7 25,4 мм
Допуск по диаметру ±0,2 мм
Толщина 3 5 мм
Допуск по толщине ±0,3 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ
Качество поверхности (царапин/сколов) 60/40
Параллелизм ≤3 угл.мин


Модель Описание
OW81 Сапфировое лазерное окно без покрытия. Диаметр: 12,7 мм. Диапазон длин волн: 200 нм - 4,5 мкм. Толщина: 3 мм.
OW82 Сапфировое лазерное окно без покрытия. Диаметр: 25,4 мм. Диапазон длин волн: 200 нм - 4,5 мкм. Толщина: 5 мм.
