OW2-С - лазерные УФ-окна с просветляющим покрытием
- Материал: UVFS.
- Покрытие: просветляющее.
- Диаметр: 12,7 и 25,4 мм.
- Диапазон длин волн: 1100 - 1650 нм.

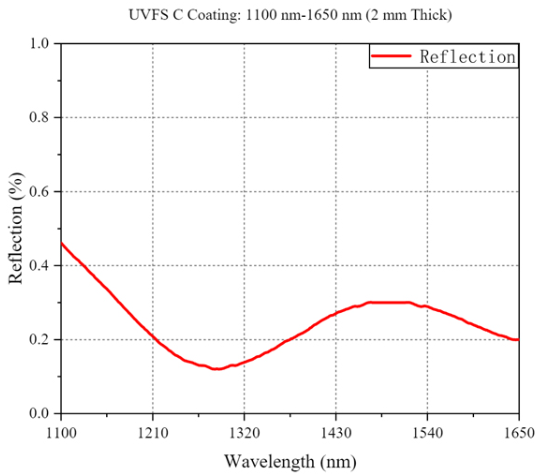

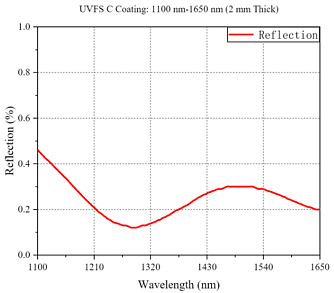

Компания LBTEK представляет лазерные УФ-окна с просветляющим покрытием серии OW2-С, изготовленные из УФ-плавленого кварца. Использование УФ-плавленого кварца обеспечивает значительные преимущества в оптических и термических характеристиках. Это проявляется в более низком показателе преломления, высокой однородности и меньшем коэффициенте теплового расширения, что особенно важно для высокоточных лазерных применений. Поверхность покрыта просветляющим покрытием (Ravg<0,5%), которое уменьшает оптические потери в заданном спектральном диапазоне.

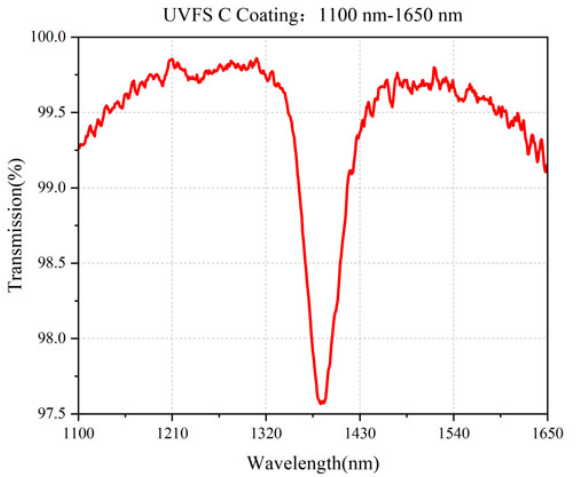

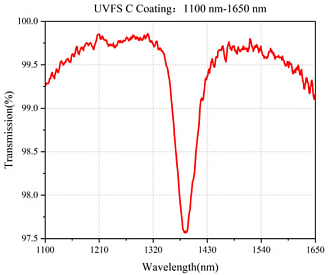

Лазерные УФ-окна с просветляющим покрытием серии OW2-С обладают высоким коэффициентом пропускания в спектральном диапазоне от 1100 до 1650 нм. Предлагаются к заказу лазерные УФ-окна двух размеров: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные УФ-окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

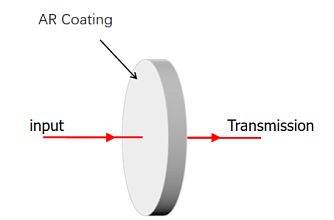

Особенности прохождения пучка через лазерное УФ-окно
- Изображение, проходящее через лазерное УФ-окно, не искажается, форма лазерного луча не меняется.
- Угол распространения светового пучка не меняется.
- Увеличение оптической системы после прохождения через лазерное УФ-окно остаётся неизменным.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Модель | OW21-С | OW22-С | |
| Материал | UVFS | ||
| Покрытие | Просветляющее (Ravg<0,5%) | ||
| Диапазон длин волн | 1100 - 1650 | нм | |
| Диаметр | 12,7 | 25,4 | мм |
| Допуск по диаметру | +0,00/-0,20 | мм | |
| Толщина | 3 | 5 | мм |
| Допуск по толщине | ±0,3 | мм | |
| Световой диаметр | 90 | % | |
| Плоскостность поверхности (при 633 нм) | λ/10 | ||
| Качество поверхности (царапин/сколов) | 20/10 | ||
| Параллелизм | ≤5 | угл.сек | |
