OW2 - лазерные УФ-окна без покрытия

Лазерные УФ-окна без покрытия, изготовленные из УФ-плавленого кварца, обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: UVFS.
  • Без покрытия.
  • Диаметр: 12,7 и 25,4 мм.
  • Диапазон длин волн: 200 нм - 2,1 мкм.

Лазерные УФ-окна компании LBTEK серии OW2 изготовлены из УФ-плавленого кварца. Данный материал идеально подходит для задач, требующих высокого коэффициента пропускания в ультрафиолетовом диапазоне. По сравнению с N-BK7 УФ-плавленый кварц имеет более низкий показатель преломления, лучшую однородность и более низкий коэффициент теплового расширения при заданной длине волны. Потери на каждой поверхности без покрытия составляют 4%.

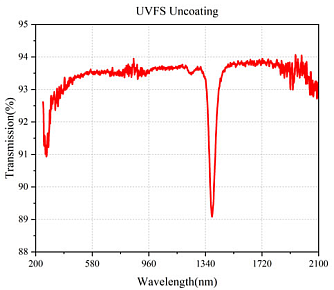

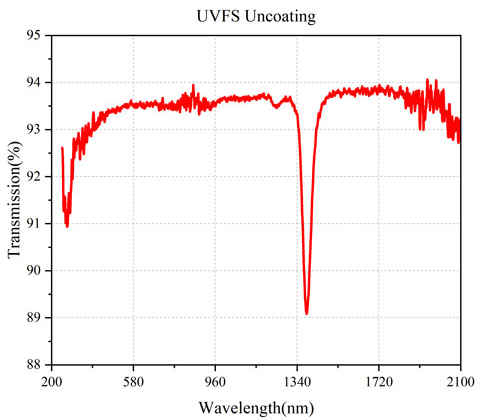

Лазерные УФ-окна серии OW2 обладают высоким коэффициентом пропускания в широком спектральном диапазоне от 200 нм до 2,1 мкм. Серия лазерных УФ-окон без покрытия представлена в двух исполнениях: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные УФ-окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

Особенности прохождения пучка через лазерное УФ-окно

  1. Изображение, проходящее через лазерное УФ-окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное УФ-окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW21 OW22
Материал UVFS
Покрытие Без покрытия
Диапазон длин волн 200 - 2100  нм
Диаметр 12,7 25,4 мм
Допуск по диаметру +0,00/-0,20 мм
Толщина 3 5 мм
Допуск по толщине ±0,3 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/10
Качество поверхности (царапин/сколов) 20/10
Параллелизм ≤5 угл.сек


Модель Описание
OW21 Лазерное УФ-окно без покрытия. Материал: UVFS. Диаметр: 12,7 мм. Диапазон длин волн: 200 нм - 2,1 мкм. Толщина: 3 мм.
OW22 Лазерное УФ-окно без покрытия. Материал: UVFS. Диаметр: 25,4 мм. Диапазон длин волн: 200 нм - 2,1 мкм. Толщина: 5 мм.
