OW2-UV - лазерные УФ-окна с просветляющим покрытием

Лазерные УФ-окна с просветляющим покрытием, изготовленные из УФ-плавленого кварца, обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: UVFS.
  • Покрытие: просветляющее.
  • Диаметр: 12,7 и 25,4 мм.
  • Диапазон длин волн: 250 - 400 нм.

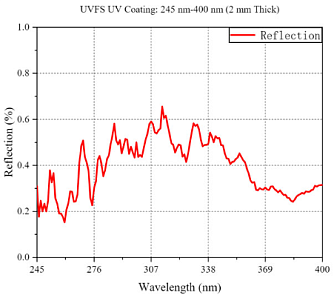

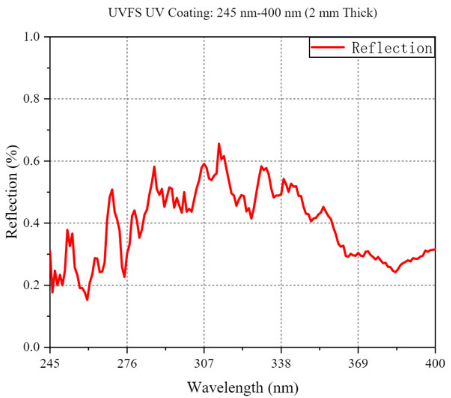

Лазерные УФ-окна с просветляющим покрытием компании LBTEK серии OW2-UV изготовлены из УФ-плавленого кварца. Данный материал превосходит N-BK7 по ключевым параметрам: обладает меньшим показателем преломления, лучшей однородностью и более низким коэффициентом теплового расширения при заданной длине волны. Благодаря просветляющему покрытию отражательная способность составляет менее 0,5%, что значительно повышает эффективность оптической системы.

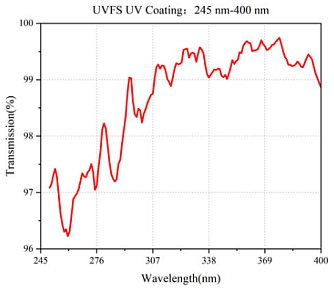

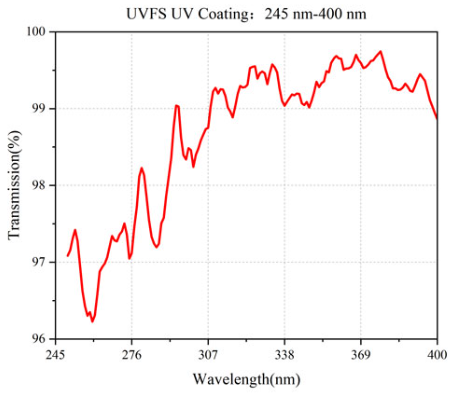

Лазерные УФ-окна с просветляющим покрытием серии OW2-UV обладают высоким коэффициентом пропускания в спектральном диапазоне от 250 до 400 нм. Серия лазерных УФ-окон представлена в двух исполнениях: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные УФ-окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

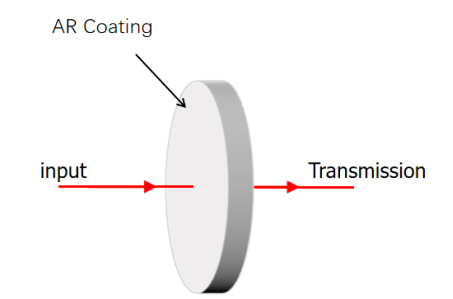

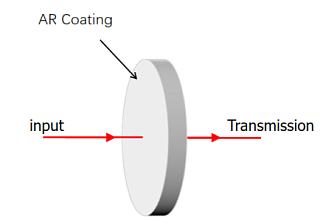

Особенности прохождения пучка через лазерное УФ-окно

  1. Изображение, проходящее через лазерное УФ-окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное УФ-окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW21-UV OW22-UV
Материал UVFS
Покрытие Просветляющее (Ravg<0,5%)
Диапазон длин волн 250 - 400  нм
Диаметр 12,7 25,4 мм
Допуск по диаметру +0,00/-0,20 мм
Толщина 3 5 мм
Допуск по толщине ±0,3 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/10
Качество поверхности (царапин/сколов) 20/10
Параллелизм ≤30 угл.сек


Модель Описание
OW-21-UV Лазерное УФ-окно с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Диапазон длин волн: 250 - 400 нм. Толщина: 3 мм.
OW-22-UV Лазерное УФ-окно с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Диапазон длин волн: 250 - 400 нм. Толщина: 5 мм.
