OW2-A - лазерные УФ-окна с просветляющим покрытием

Лазерные УФ-окна с просветляющим покрытием, изготовленные из УФ-плавленого кварца, обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: UVFS.
  • Покрытие: просветляющее.
  • Диаметр: 12,7 и 25,4 мм.
  • Диапазон длин волн: 400 - 700 нм.

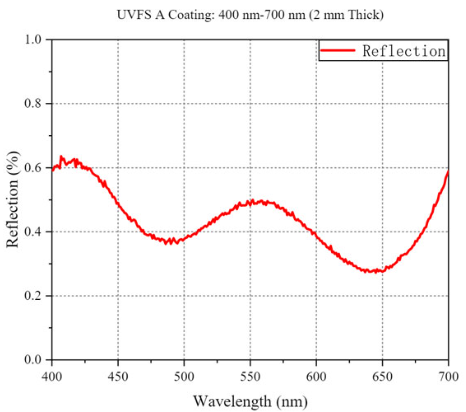

Компания LBTEK представляет лазерные УФ-окна серии OW2-А, изготовленные из УФ-плавленого кварца, с просветляющим покрытием. Использование УФ-плавленого кварца обеспечивает значительные преимущества в оптических и термических характеристиках. Это проявляется в более низком показателе преломления, высокой однородности и меньшем коэффициенте теплового расширения, что особенно важно для высокоточных лазерных применений. Поверхность покрыта просветляющим покрытием (Ravg<0,5%), которое уменьшает оптические потери в заданном спектральном диапазоне.

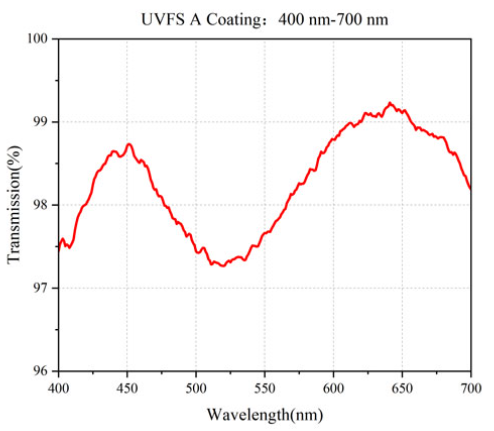

Лазерные УФ-окна с просветляющим покрытием серии OW2-А обладают высоким коэффициентом пропускания в спектральном диапазоне от 400 до 700 нм. Серия лазерных УФ-окон представлена в двух исполнениях: диаметром 12,7 мм и толщиной 3 мм, диаметром 25,4 мм и толщиной 5 мм. Прецизионные лазерные УФ-окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

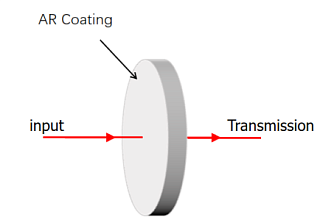

Особенности прохождения пучка через лазерное УФ-окно

  1. Изображение, проходящее через лазерное УФ-окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное УФ-окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW21-А OW22-А
Материал UVFS
Покрытие Просветляющее (Ravg<0,5%)
Диапазон длин волн 400 - 700  нм
Диаметр 12,7 25,4 мм
Допуск по диаметру +0,00/-0,20 мм
Толщина 3 5 мм
Допуск по толщине ±0,3 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/10
Качество поверхности (царапин/сколов) 20/10
Параллелизм ≤5 угл.сек


Модель Описание
OW21-A Лазерное УФ-окно с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Диапазон длин волн: 400 - 700 нм. Толщина: 3 мм.
OW22-A Лазерное УФ-окно с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Диапазон длин волн: 400 - 700 нм. Толщина: 5 мм.
