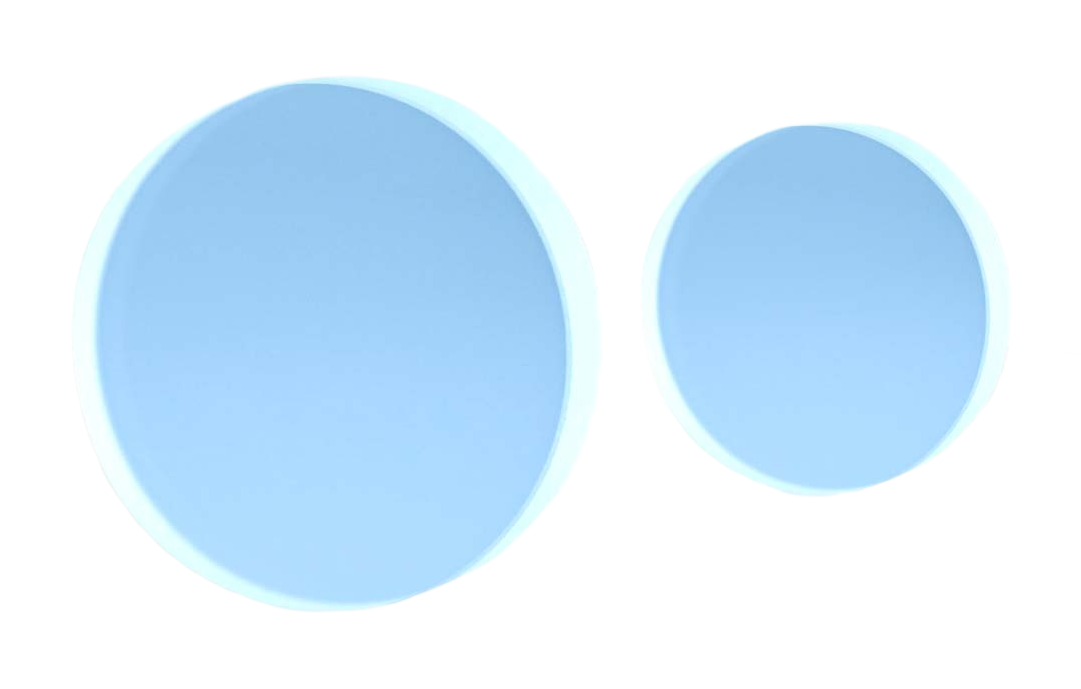

OW2-B - лазерные УФ-окна с просветляющим покрытием

Лазерные УФ-окна с просветляющим покрытием, изготовленные из УФ-плавленого кварца, обеспечивают защиту компонентов системы от прямого загрязнения (пыли, воды, аэрозолей), сохраняя при этом оптические характеристики проходящего излучения.
  • Материал: UVFS.
  • Покрытие: просветляющее.
  • Диаметр: 12,7/ 25,4/ 50,8 мм.
  • Диапазон длин волн: 700 - 1100 нм.

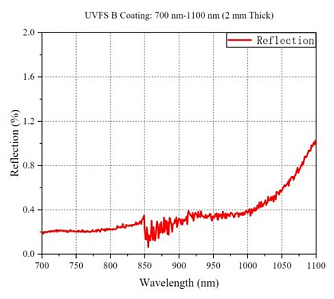

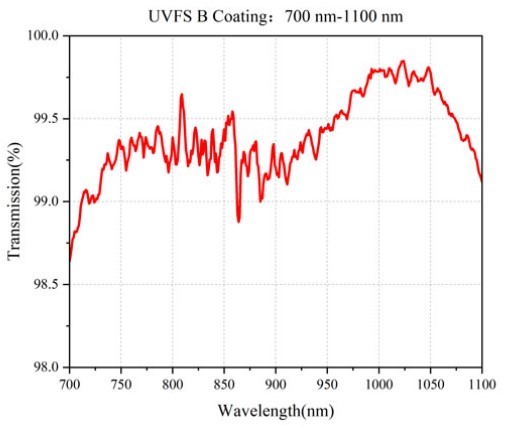

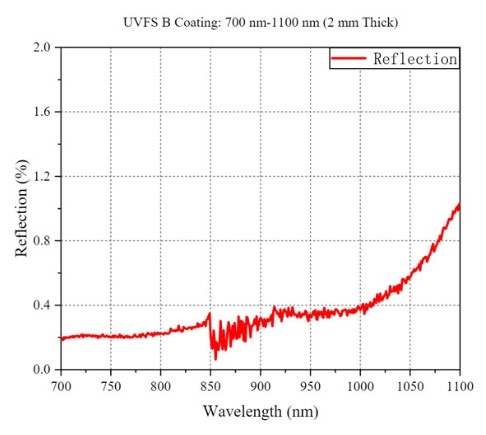

Лазерные УФ-окна с просветляющим покрытием компании LBTEK серии OW2-В изготовлены из УФ-плавленого кварца. Данный материал идеально подходит для задач, требующих высокого коэффициента пропускания в ультрафиолетовом диапазоне. По сравнению с N-BK7 УФ-плавленый кварц имеет более низкий показатель преломления, лучшую однородность и более низкий коэффициент теплового расширения при заданной длине волны. Отражательная способность просветляющих покрытий составляет менее 0,5%.

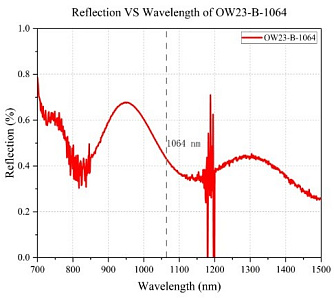

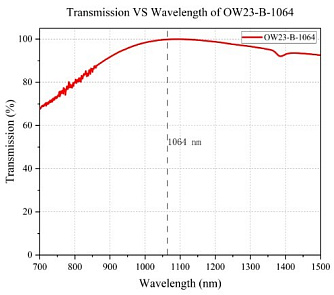

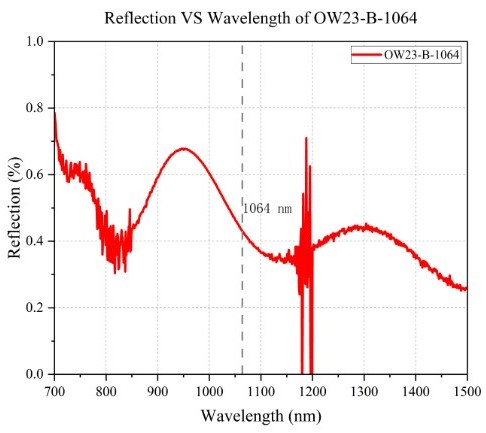

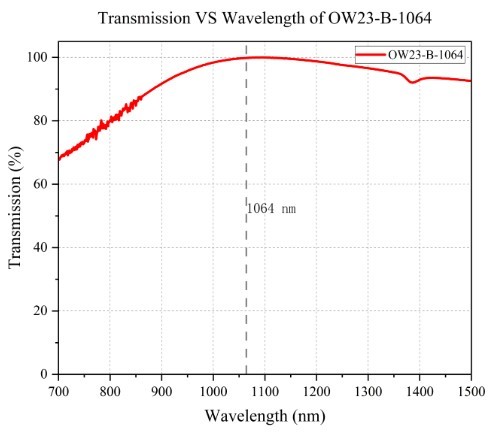

Лазерные УФ-окна с просветляющим покрытием серии OW2-B предназначены для работы в спектральном диапазоне от 700 до 1100 нм или на длине волны 1064 нм. Предлагаются к заказу лазерные УФ-окна трех размеров: диаметром 12,7 мм, 25,4 мм и 50,8 мм. Прецизионные лазерные УФ-окна компании LBTEK могут быть установлены на стандартные оправы для линз, держатели для линз, а также различные коаксиальные системы. Можно выбрать оптимальный способ крепления в зависимости от конкретного применения.

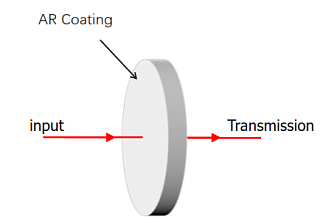

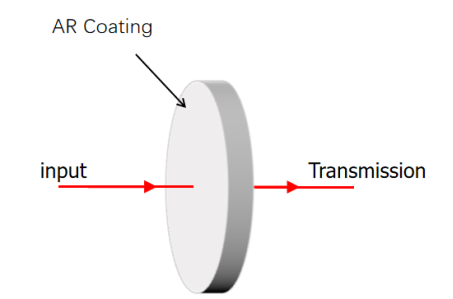

Особенности прохождения пучка через лазерное УФ-окно

  1. Изображение, проходящее через лазерное УФ-окно, не искажается, форма лазерного луча не меняется.
  2. Угол распространения светового пучка не меняется.
  3. Увеличение оптической системы после прохождения через лазерное УФ-окно остаётся неизменным.

Параметр Значение Ед.измерения
Модель OW21-B OW22-B OW23-1064
Материал UVFS
Покрытие Просветляющее покрытие
Диапазон длин волн 700 - 1100 1064 нм
Диаметр 12,7 25,4 50,8 мм
Допуск по диаметру +0,00/-0,20 мм
Толщина 3 5 5 мм
Допуск по толщине ±0,3 ±0,2 мм
Световой диаметр 90 %
Плоскостность поверхности (при 633 нм) λ/10 λ/4
Качество поверхности (царапин/сколов) 20/10 40/20
Параллелизм ≤5 ≤180 угл.сек


Модель Описание
OW21-B Лазерное УФ-окно с просветляющим покрытием. Материал: UVFS. Диаметр: 12,7 мм. Диапазон длин волн: 700-1100 нм. Толщина: 3 мм.
OW22-B Лазерное УФ-окно с просветляющим покрытием. Материал: UVFS. Диаметр: 25,4 мм. Диапазон длин волн: 700-1100 нм. Толщина: 5 мм.
OW23-1064 Лазерное УФ-окно с просветляющим покрытием. Материал: UVFS. Диаметр: 50,8 мм. Рабочая длина волны: 1064 нм. Толщина: 5 мм.
