BDM-A - зеркала с широкополосным тонкопленочным покрытием
Зеркала с широкополосным тонкопленочным покрытием, изготовленные из УФ-плавленого кварца, предназначены для отклонения пучка в оптических системах.
- Материал: UVFS.
- Покрытие: диэлектрическое.

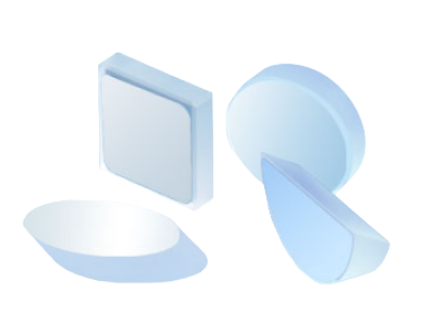

- Форма: круглые / квадратные / D-образные.
- Размеры: 12,7 / 25,4 / 50,8 мм.
- Диапазон длин волн: 400-750 нм.
- Коэффициент отражения: >99%.
Производитель: LBTEK

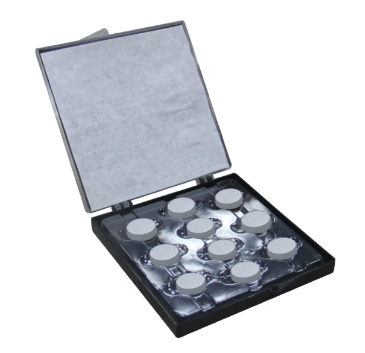

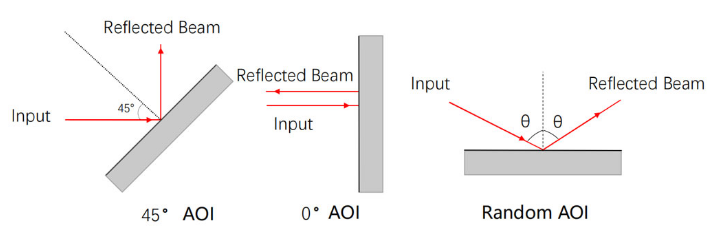

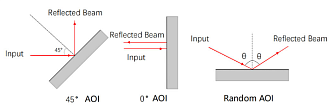

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Подложка выполнена из УФ-плавленого кварца. Нанесение диэлектрической пленки на стеклянную подложку позволяет добиться коэффициента отражения >99% в рабочем диапазоне длин волн. Серия широкополосных отражателей BDM-A представлена тремя формами: круглые, квадратные и D-образные. Для каждой формы характерен свой размер. Диапазон рабочих длин волн составляет 400-750 нм. В случае, когда работа проводится над многоэлементной оптической системой, либо над серией приборов, выгоднее приобрести набор BDM1-A-P10, состоящий из 10 зеркал диаметром 25,4 мм.

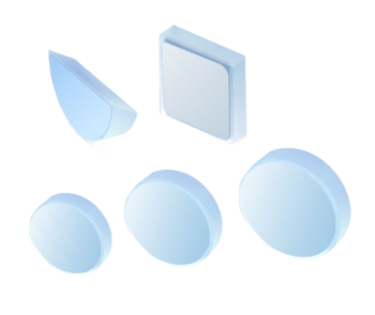

Особенности:- Серия BDM-A - круглые отражатели. Диаметр: 12,7, 25,4 или 50,8 мм. Диапазон длин волн: 400-750 нм. Толщина: 6 или 12 мм.

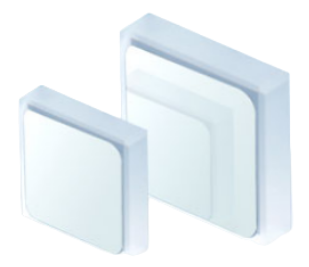

- Серия BDM1S-A - квадратные отражатели. Длина стороны квадрата - 25,4 мм. Диапазон длин волн: 400-750 нм. Толщина: 6 мм.
- Серия BDM1D-A - D-образные отражатели. Диаметр: 25,4 мм. Диапазон длин волн: 400-750 нм. Толщина: 6 мм.
| Параметр | Значение | Ед.измерения | ||||
|---|---|---|---|---|---|---|
|
Серия
|
BDM-А | BDMS-А | BDMD-А | |||
|
Материал
|
УФ-плавленый кварц | |||||
|
Покрытие
|
Диэлектрическое покрытие | |||||
|

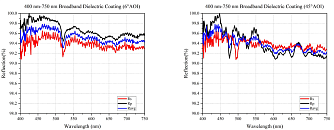

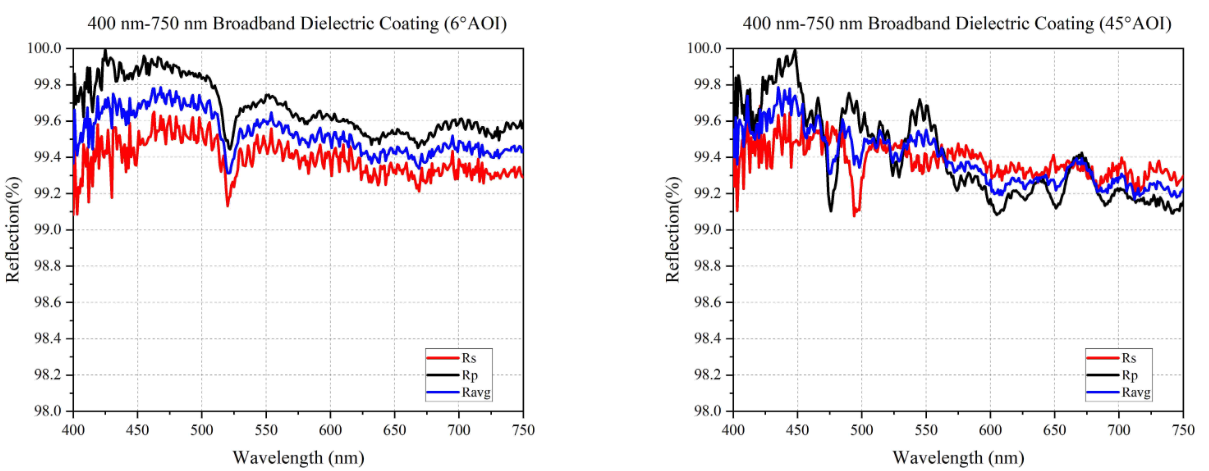

Коэффициент отражения
|
>99 | % | ||||
|
Форма
|
круглое | квадратное | D-образное | |||
|
Диапазон длин волн
|
400 - 750 | нм | ||||
|
Размер
|
12,7 | 25,4 | 50,8 | 25,4x25,4 | 25,4 | мм |
|
Допуск по размерам
|
+0 / -0,1 | мм | ||||
|
Толщина
|
6 | 6 | 12 | 6 | мм | |
|
Допуск по толщине
|
±0,2 | мм | ||||
|
Качество обработки поверхности
|
10/5 | |||||
|
Параллелизм
|
<3 | угл.мин | ||||
