BDM-B - зеркала с широкополосным тонкопленочным покрытием

Зеркала с широкополосным тонкопленочным покрытием, изготовленные из УФ-плавленого кварца, предназначены для отклонения пучка в оптических системах.
  • Материал: UVFS.
  • Покрытие: диэлектрическое.

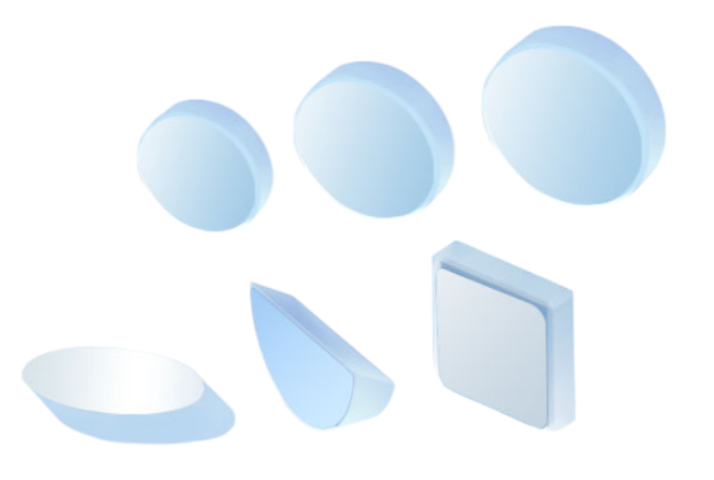

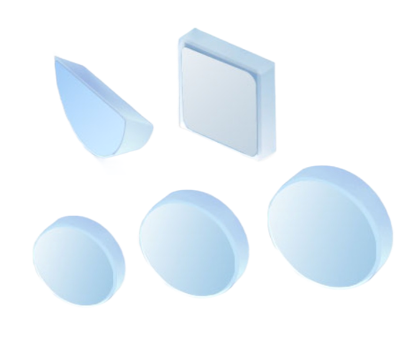

  • Форма: круглые / эллиптические / квадратные / D-образные.
  • Размеры: 12,7 / 25,4 / 50,8 мм.
  • Диапазон длин волн: 750-1100 нм.
  • Коэффициент отражения: >99%.
Производитель:  LBTEK

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Подложка выполнена из УФ-плавленого кварца. Нанесение диэлектрической пленки на стеклянную подложку позволяет добиться коэффициента отражения >99% в рабочем диапазоне длин волн. Серия широкополосных отражателей BDM-B доступна в трех формах: круглой, квадратной и D-образной. Каждая форма имеет определённый размер. Диапазон рабочих длин волн составляет от 750 до 1100 нм.  В случае, когда работа проводится над многоэлементной оптической системой, либо над серией приборов, выгоднее приобрести набор BDM1-В-P10, состоящий из 10 зеркал диаметром 25,4 мм.

Особенности:
  • Серия BDM-B - круглые отражатели. Диаметр: 12,7 мм, 25,4 мм или 50,8 мм. Диапазон длин волн: 750-1100 нм. Толщина: 6 или 12 мм.
  • Серия BDMS-B - квадратные отражатели. Длина стороны квадрата - 25,4 мм. Диапазон длин волн: 750-1100 нм. Толщина: 6 мм.
  • Серия BDMD-B - D-образные отражатели. Диаметр: 25,4 мм. Диапазон длин волн: 750-1100 нм. Толщина: 6 мм.

Параметр Значение Ед.измерения
Серия
BDM-В BDMS-В BDMD-В
Материал
УФ-плавленый кварц
Покрытие
Диэлектрическое покрытие

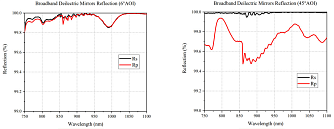

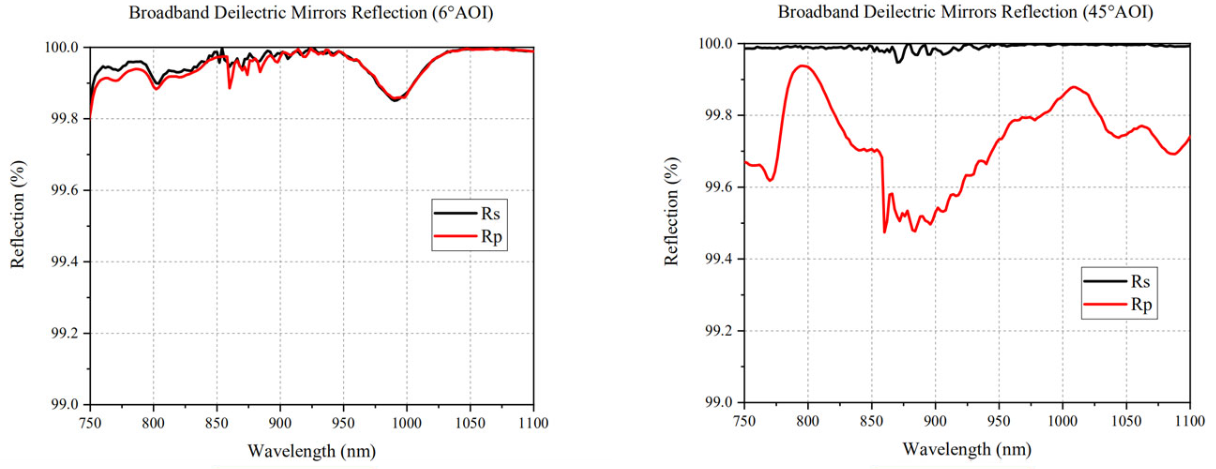

Коэффициент отражения
>99 %
Форма
круглое квадратное D-образное
Диапазон длин волн
750 - 1100 нм
Размер
12,7 25,4 50,8 25,4x25,4 25,4 мм
Допуск по размерам
+0 / -0,1 мм
Толщина
6 6 12 6 мм
Допуск по толщине
±0,25 мм
Качество обработки поверхности
10/5
Параллелизм
<3 угл.мин



Модель Описание
BDM05-B Зеркало с широкополосным тонкопленочным покрытием. Диаметр: 12,7 мм. Диапазон длин волн: 750-1100 нм.
BDM1-B Зеркало с широкополосным тонкопленочным покрытием. Диаметр: 25,4 мм. Диапазон длин волн: 750-1100 нм.
BDM2-B Зеркало с широкополосным тонкопленочным покрытием. Диаметр: 50,8 мм. Диапазон длин волн: 750-1100 нм.
BDM1S-B Зеркало с широкополосным тонкопленочным покрытием. Размер: 25,4x25,4 мм. Диапазон длин волн: 750-1100 нм.
BDM1D-B Зеркало с широкополосным тонкопленочным покрытием. D-образное диаметром 25,4 мм. Диапазон длин волн: 750-1100 нм.

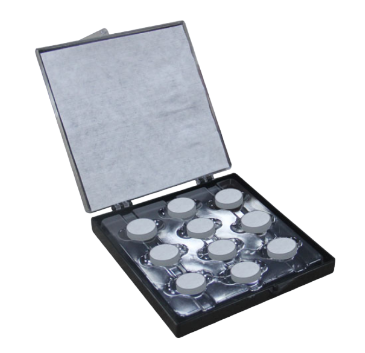

BDM1-В-P10 Набор зеркал с широкополосным тонкопленочным покрытием. Диаметр: 25,4 мм. Диапазон длин волн: 750-1100 нм. Кол-во: 10 шт.
