BDM-C - зеркала с широкополосным тонкопленочным покрытием

Зеркала с широкополосным тонкопленочным покрытием, изготовленные из УФ-плавленого кварца, предназначены для отклонения пучка в оптических системах.
  • Материал: UVFS.
  • Покрытие: диэлектрическое.
  • Форма: круглые / овальные / квадратные / D-образные.
  • Размеры: 12,7 / 25,4 / 50,8 мм.
  • Диапазон длин волн: 1100-1650 нм.

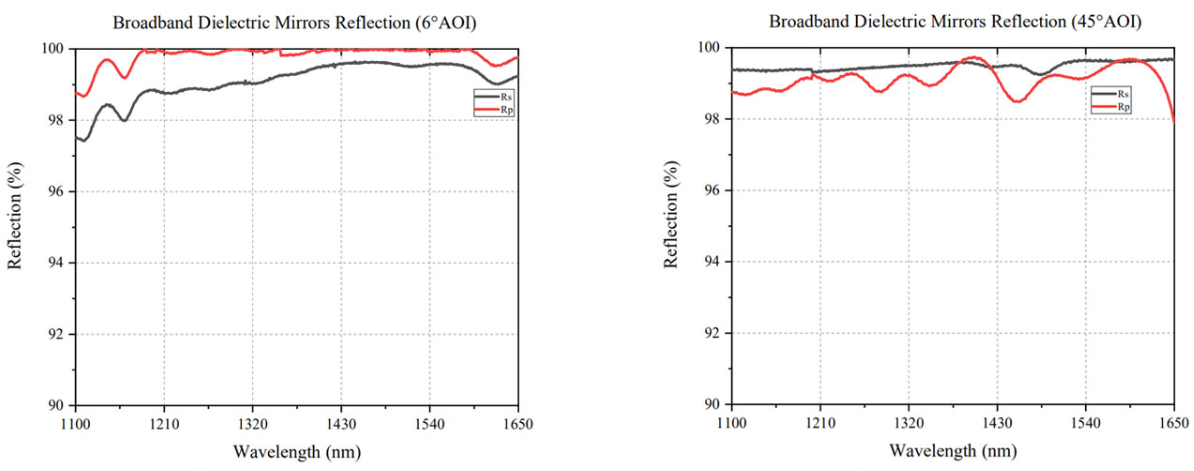

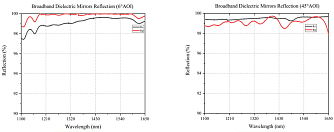

  • Коэффициент отражения: >99%.
Производитель:  LBTEK

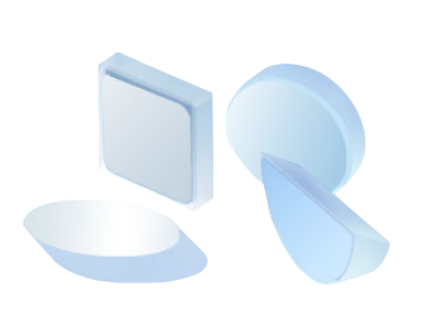

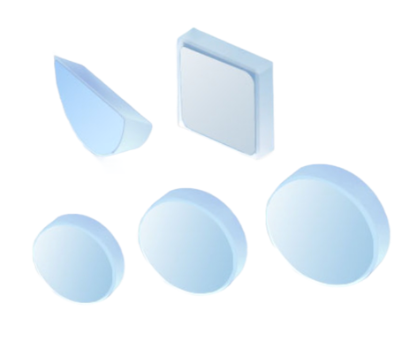

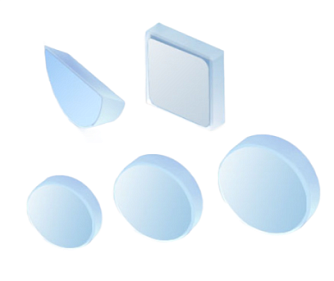

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Подложка выполнена из УФ-плавленого кварца. Нанесение диэлектрической пленки на стеклянную подложку позволяет добиться коэффициента отражения >99% в рабочем диапазоне длин волн. Серия широкополосных отражателей BDM-C представлена тремя формами: круглые, квадратные и D-образные. Для каждой формы характерен свой размер. В случае, когда работа проводится над многоэлементной оптической системой, либо над серией приборов, выгоднее приобрести набор BDM1-С-P10, состоящий из 10 зеркал диаметром 25,4 мм.

Особенности:
  • Серия BDM-C - круглые отражатели. Диаметр: 12,7, 25,4 или 50,8 мм. Диапазон длин волн: 1100-1650 нм. Толщина: 6 или 12 мм.
  • Серия BDM1S-C - квадратные отражатели. Длина стороны квадрата - 25,4 мм. Диапазон длин волн: 1100-1650 нм. Толщина: 6 мм.
  • Серия BDM1D-C - D-образные отражатели. Диаметр: 25,4 мм. Диапазон длин волн: 1100-1650 нм. Толщина: 6 мм.

Параметр Значение Ед.измерения
Серия
BDM-С BDMS-С BDMD-С
Материал
УФ-плавленый кварц
Покрытие
Диэлектрическое покрытие
Коэффициент отражения
>99 %
Форма
круглое квадратное D-образное
Диапазон длин волн
400 - 750 нм
Размер
12,7 25,4 50,8 25,4x25,4 25,4 мм
Допуск по размерам
+0 / -0,1 мм
Толщина
6 6 12 6 мм
Допуск по толщине
±0,25 мм
Качество обработки поверхности
10/5
Параллелизм
<3 угл.мин



Модель Описание
BDM05-С Зеркало с широкополосным тонкопленочным покрытием. Диаметр: 12,7 мм. Диапазон длин волн: 1100-1650 нм.
BDM1-С Зеркало с широкополосным тонкопленочным покрытием. Диаметр: 25,4 мм. Диапазон длин волн: 1100-1650 нм.
BDM2-С Зеркало с широкополосным тонкопленочным покрытием. Диаметр: 50,8 мм. Диапазон длин волн: 1100-1650 нм.
BDM1S-С Зеркало с широкополосным тонкопленочным покрытием. Размер: 25,4x25,4 мм. Диапазон длин волн: 1100-1650 нм.
BDM1D-С Зеркало с широкополосным тонкопленочным покрытием. D-образное диаметром 25,4 мм. Диапазон длин волн: 1100-1650 нм.

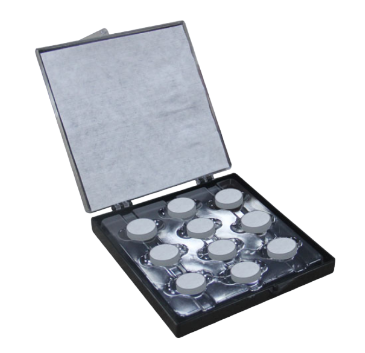

BDM1-С-P10 Набор зеркал с широкополосным тонкопленочным покрытием. Диаметр: 25,4 мм. Диапазон длин волн: 1100-1650 нм. Кол-во: 10 шт.
