BDME - эллиптические зеркала с широкополосным тонкопленочным покрытием

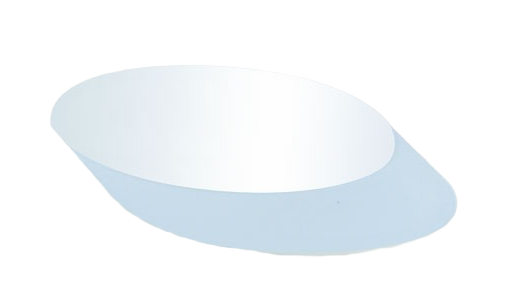

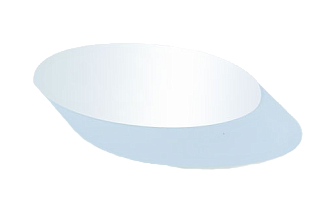

Эллиптические зеркала с широкополосным тонкопленочным покрытием, изготовленные из УФ-плавленого кварца, предназначены для изменения направления светового пучка.
  • Материал: UVFS.
  • Покрытие: диэлектрическое.
  • Размеры: главная ось - 18/ 35,9  мм, малая ось - 12,7 /25,4 мм.
  • Диапазон длин волн: 400-750/ 750-1100/ 1100-1650 нм.
  • Коэффициент отражения: >99%.
Производитель:  LBTEK

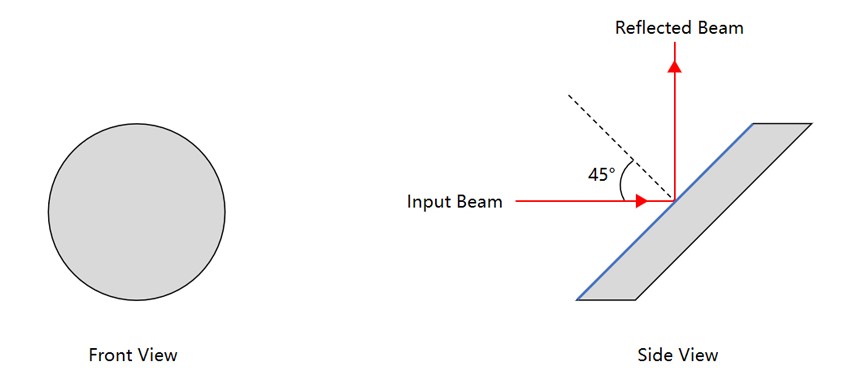

Эллиптические зеркала компании LBTEK предназначены для изменения направления светового пучка. Подложка выполнена из УФ-плавленого кварца. Нанесение диэлектрической пленки на стеклянную подложку позволяет добиться коэффициента отражения >99% в рабочем диапазоне длин волн. Серия эллиптических зеркал с широкополосным тонкопленочным покрытием доступна к заказу в двух размерах: главная ось - 35,9 мм, малая ось - 25,4 мм и главная ось - 18 мм, малая ось - 12,7 мм. Предлагаются зеркала в трех спектральных диапазонах: видимый диапазон 400-750 нм, ближний инфракрасный диапазон 750-1100 нм и коротковолновый инфракрасный диапазон 1100-1650 нм. Эллиптические зеркала с такими параметрами подходят для прецизионных оптических систем, требующих точного отклонения светового пучка в широком спектральном диапазоне.

Особенности:

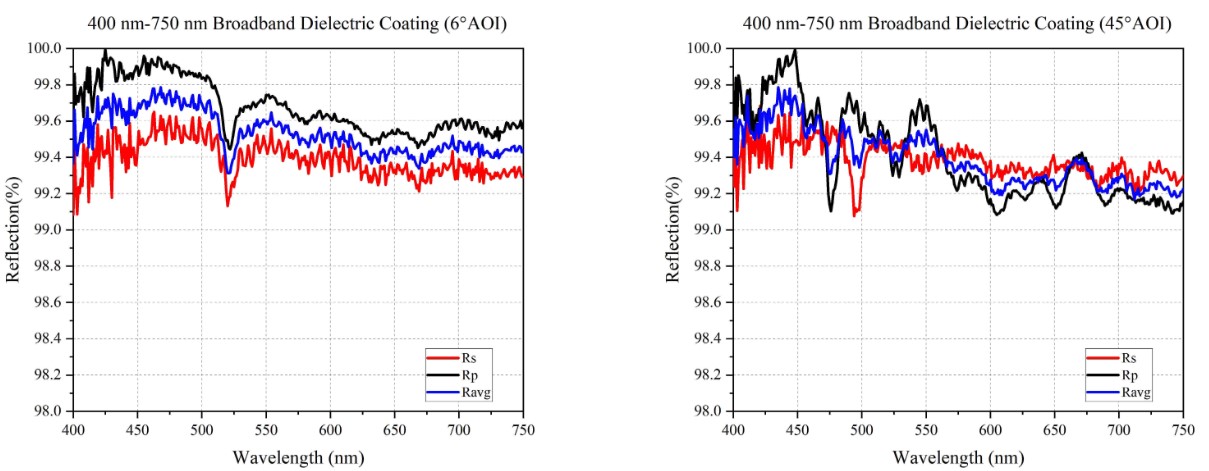

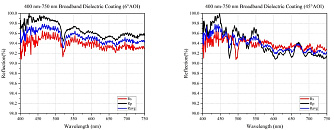

  • Серия BDME-А: Диапазон длин волн от 400 до 750 нм.

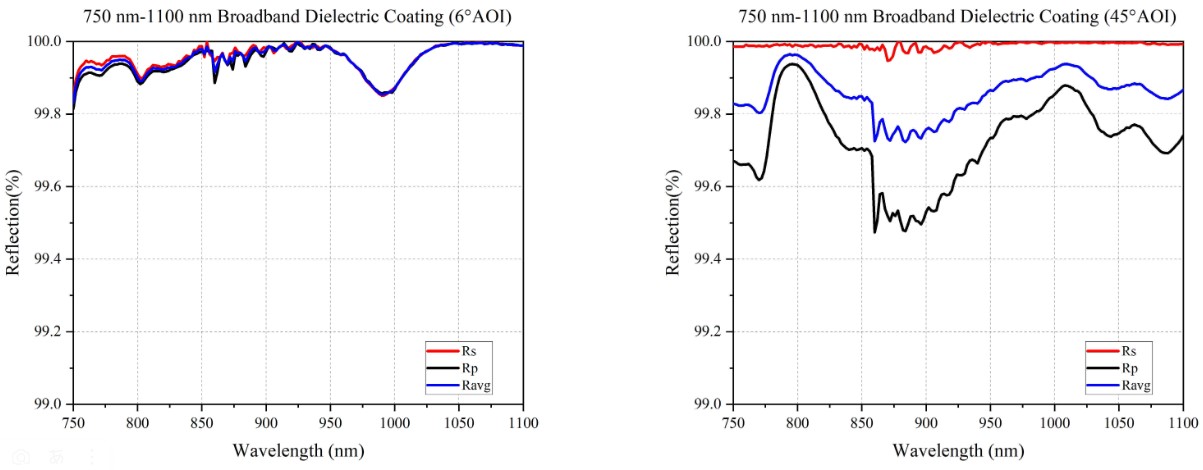

  • Серия BDME-B: Диапазон длин волн: от 750 до 1100 нм.

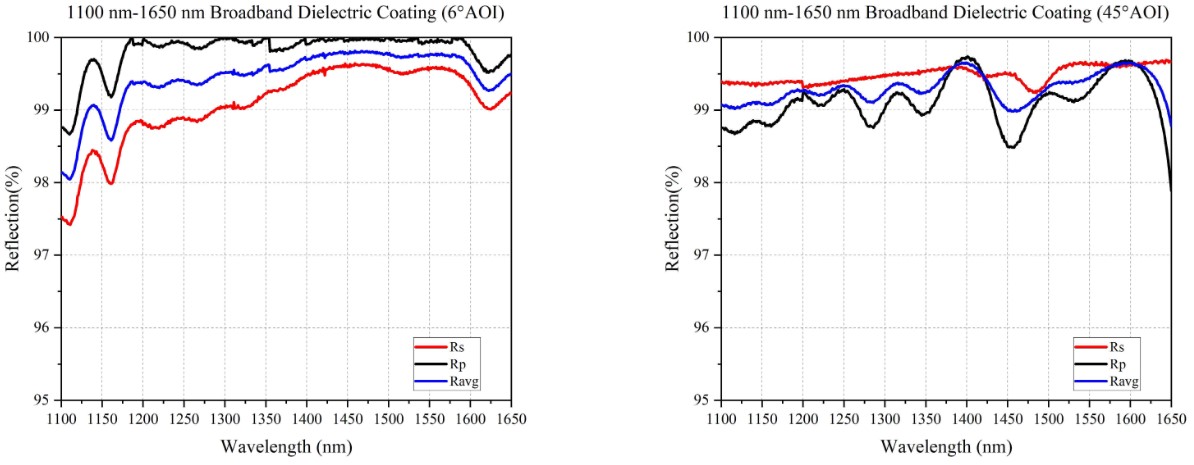

  • Серия BDME-C: Диапазон длин волн: от 1100 до 1650 нм.

Параметр Значение Ед.измерения
Серия
BDME-А BDME-В BDME-С
Материал
УФ-плавленый кварц
Покрытие
Диэлектрическое покрытие
Коэффициент отражения
>99 %
Диапазон длин волн
400-750 750-1100 1100-1650 нм
Размер
главная ось: 18, малая ось: 12,7;
главная ось: 35,9, малая ось: 25,4
мм
Допуск по размерам
+0 / -0,1 мм
Толщина
6 мм
Допуск по толщине
±0,2               ±0,25 мм
Качество обработки поверхности
10/5
Параллелизм
<3 угл.мин



Модель Описание
BDM05E-А Эллиптическое зеркало с широкополосным тонкопленочным покрытием. Эллипс: главная ось - 18 мм, малая ось - 12,7 мм. Диапазон длин волн: 400-750 нм.
BDM1E-А Эллиптическое зеркало с широкополосным тонкопленочным покрытием. Эллипс: главная ось - 35,9 мм, малая ось - 25,4 мм. Диапазон длин волн: 400-750 нм.
BDM05E-В Эллиптическое зеркало с широкополосным тонкопленочным покрытием. Эллипс: главная ось - 18 мм, малая ось - 12,7 мм. Диапазон длин волн: 750-1100 нм.
BDM1E-В Эллиптическое зеркало с широкополосным тонкопленочным покрытием. Эллипс: главная ось - 35,9 мм, малая ось - 25,4 мм. Диапазон длин волн: 750-1100 нм.
BDM05E-С Эллиптическое зеркало с широкополосным тонкопленочным покрытием. Эллипс: главная ось - 18 мм, малая ось - 12,7 мм. Диапазон длин волн: 1100-1650 нм.
BDM1E-С Эллиптическое зеркало с широкополосным тонкопленочным покрытием. Эллипс: главная ось - 35,9 мм, малая ось - 25,4 мм. Диапазон длин волн: 1100-1650 нм.
