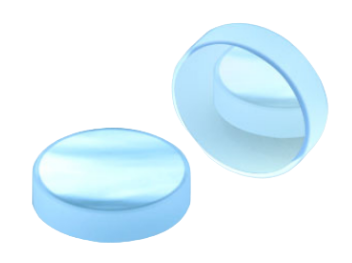

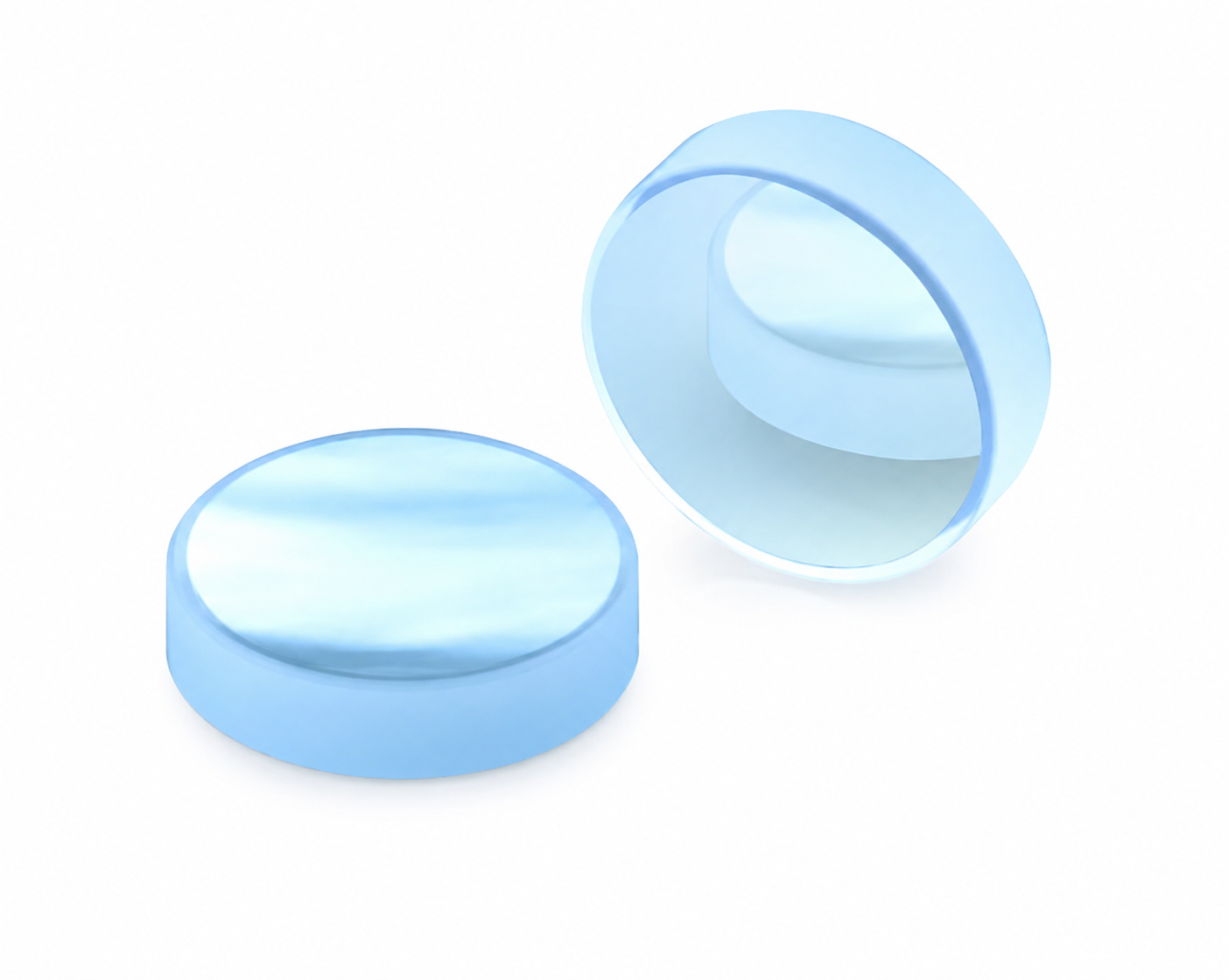

CM - вогнутые пленочные зеркала с диэлектрическим покрытием 750-1100 нм
Зеркала компании LBTEK предназначены для изменения направления светового пучка. Вогнутые зеркала обладают отрицательным фокусным расстоянием, благодаря чему области применения расширяются. Отражатели данной серии могут быть использованы для схождения, коллимации или сбора пучка.
- Материал: кварцевое стекло.
- Покрытие: диэлектрическое покрытие.
- Диаметр: 12,7 мм.
- Рабочая длина волны: 370 / 750-1100 нм.
- Фокусное расстояние: -100 мм.
- Коэффициент отражения: >99%.
Производитель: LBTEK
Зеркала компании LBTEK предназначены для изменения направления светового пучка. Вогнутые зеркала обладают отрицательным фокусным расстоянием (-100 мм), благодаря чему области применения расширяются. Отражатели данной серии могут быть использованы для конвергенции, коллимации или сбора пучка. Подложка выполнена из УФ-плавленого кварца. Нанесение диэлектрической пленки на стеклянную подложку позволяет добиться коэффициента отражения >99% в рабочем диапазоне длин волн. Диаметр серии отражателей CM равен 12,7 мм, а рабочая длина волны составляет 370 нм или диапазон 750-1100 нм.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Материал
|
УФ-плавленый кварц | |||||||
| Покрытие | Диэлектрическая пленка | |||||||

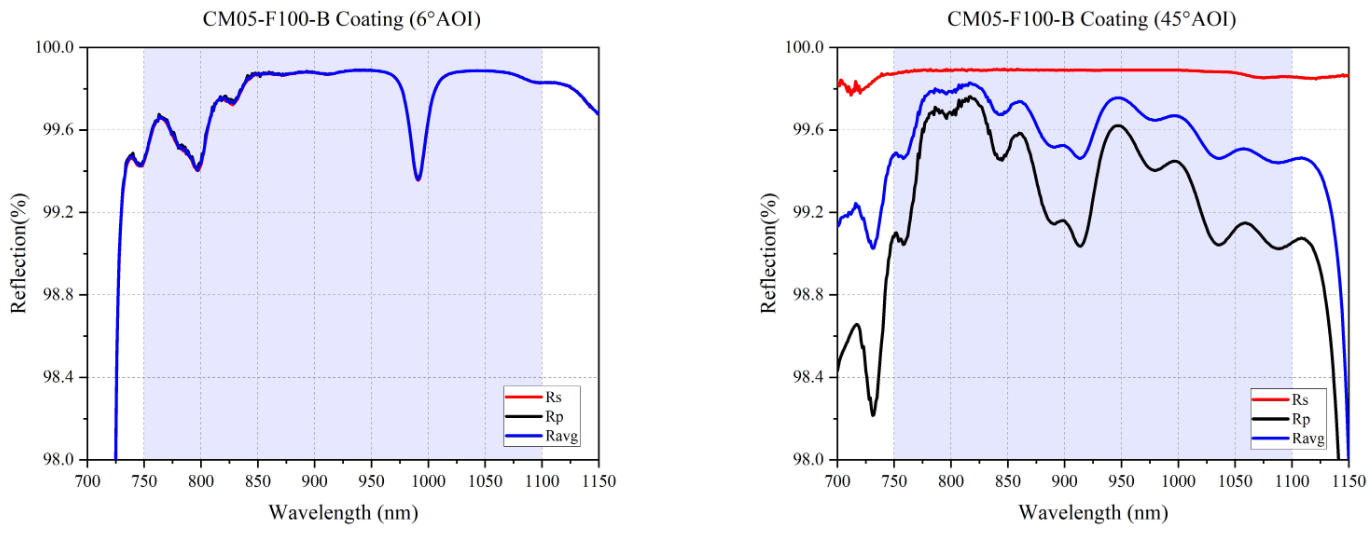

| Коэффициент отражения | >99 | % | ||||||
| Фокусное расстояние | -100 | мм | ||||||
| Длина волны | 370 750-1100 | нм | ||||||
| Диаметр | 12,7 | мм | ||||||
| Размерный допуск диаметра | +0 / -0,15 | мм | ||||||
| Толщина центра | 3,08 | мм | ||||||
|
Допуск по толщине центра |
±0,25 |
мм | ||||||
| Толщина края | 3,18 | мм | ||||||
| Качество обработки поверхности | 40/20 | s/d | ||||||
|
Параллелизм |
<3 | угл.мин | ||||||
