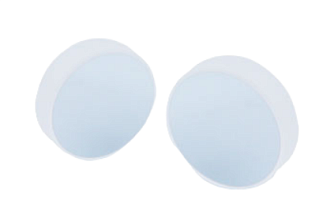

CM-AG - вогнутые зеркала с серебряным покрытием
- Материал: Borofloat 33.
- Покрытие: серебряное.
- Диаметр: 12,7 / 25,4 / 50,8 мм.
- Диапазон длин волн: 480 нм - 20 мкм.
- 7 вариаций отрицательного фокусного расстояния от -500 до -12,5 мм.

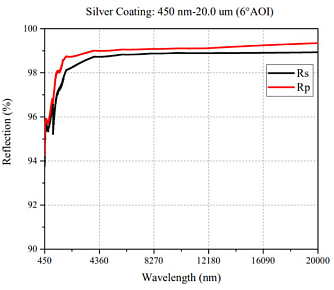

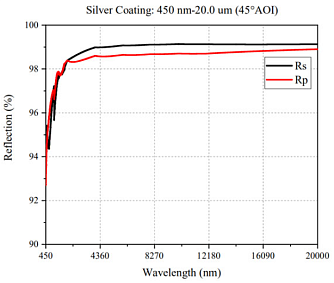

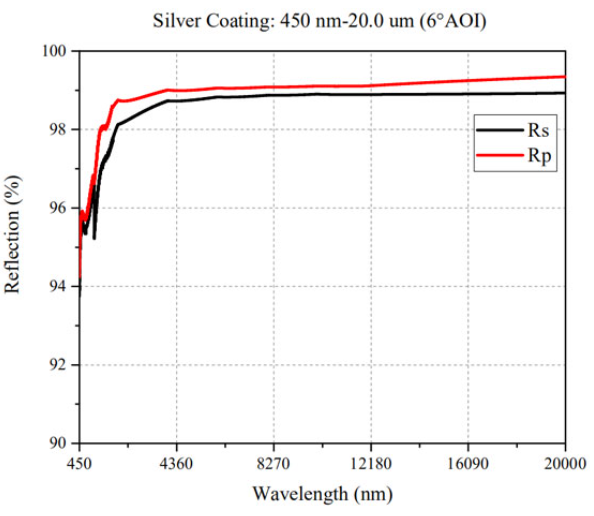

- Коэффициент отражения: >96%.
Компания LBTEK предлагает вогнутые зеркала с серебряным покрытием серии CM-AG. Эти зеркала используются для сближения, коллимации и сведения лучей, обеспечивая высокую отражательную способность в широком диапазоне длин волн 480 нм - 20 мкм. В отличие от диэлектрических зеркал отражение света происходит от поверхности металлической плёнки, что исключает возникновение хроматической аберрации.
Подложка выполнена из боросиликатного стекла. Нанесение серебряной пленки на стеклянную подложку позволяет добиться коэффициента отражения >96%. Зеркала LBTEK с серебряным покрытием защищены слоем диоксида кремния, который используется для изоляции серебряной пленки от прямого контакта с воздухом, влияющего на оптические характеристики. Отражатели серии CM-AG доступны в трех размерах: в диаметре 12,7 мм, 25,4 мм и 50,8 мм. Предлагаются к заказу зеркала с фокусным расстоянием: -12,7 мм, -25 мм, -50 мм, -100 мм, -150 мм, -250 мм и -500 мм.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|
|
Материал
|
Borofloat 33 | |||||||
| Покрытие | серебряное | |||||||
| Коэффициент отражения | >96 | % | ||||||
| Фокусное расстояние | от -500 до -12,5 | мм | ||||||
| Длина волны | 480-20000 | нм | ||||||
| Диаметр | 12,7 25,4 50,8 | мм | ||||||
| Размерный допуск диаметра | +0 / -0,15 | мм | ||||||
| Толщина центра | 2,36 - 6,27 | мм | ||||||
|
Допуск по толщине центра |
±0,25 |
мм | ||||||
| Толщина края | 3,18 6,35 | мм | ||||||
| Качество обработки поверхности | 40/20 | s/d | ||||||
