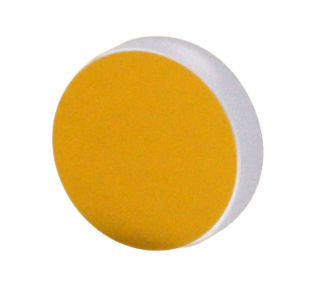

CM-AU - вогнутые зеркала с золотым покрытием 2-20 мкм

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Вогнутые зеркала обладают отрицательным фокусным расстоянием, благодаря чему области применения расширяются. Отражатели данной серии могут быть использованы для схождения, коллимации или сбора пучка.
  • Материал: кварцевое стекло.
  • Покрытие: золотое покрытие.
  • Диаметр: 25,4 мм.
  • Рабочая длина волны: 2-20 мкм.
  • Фокусное расстояние: -100 мм.
  • Коэффициент отражения: >98%.
Производитель:  LBTEK

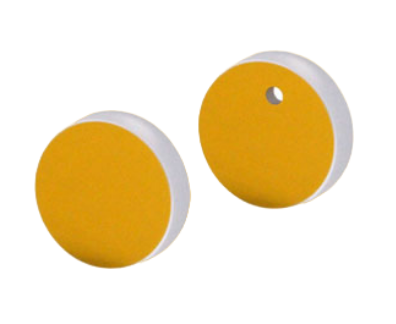

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Вогнутые зеркала обладают отрицательным фокусным расстоянием (-100 мм), благодаря чему области применения расширяются. Отражатели данной серии могут быть использованы для конвергенции, коллимации или сбора пучка. Подложка выполнена из УФ-плавленого кварца. Нанесение золотой пленки на стеклянную подложку позволяет добиться коэффициента отражения >98% в рабочем диапазоне длин волн 2-20 мкм. Диаметр отражателей серии CM-AU равен 25,4 мм. К заказу также доступна модель с внеосевым отверстием, диаметром 3 мм, на расстоянии 7 мм от центра зеркала. Пучок, попадая во внеосевое отверстие, несколько раз преломляется в полости зеркала, прежде чем вернуться в точку входа, что позволяет использовать зеркало модели CM10-F100-AU-OH03 в качестве абсорбционной ячейки.

Параметр Значение Ед.измерения
Материал
УФ-плавленый кварц
Покрытие Золотое покрытие

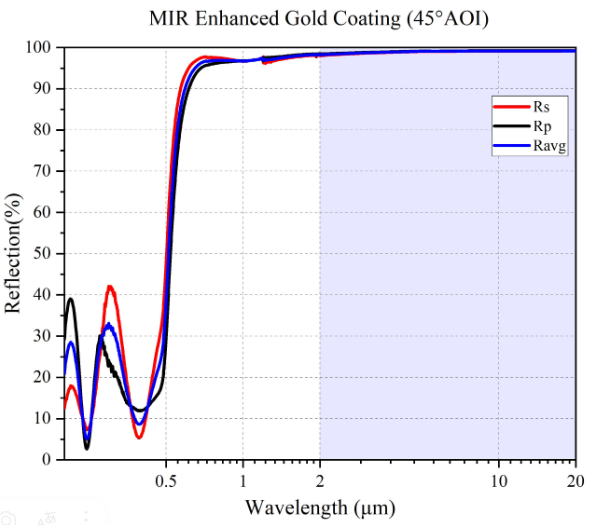

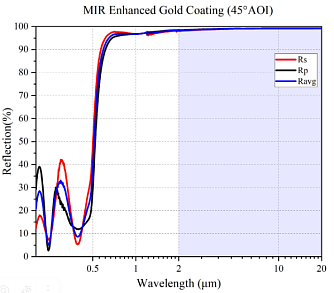

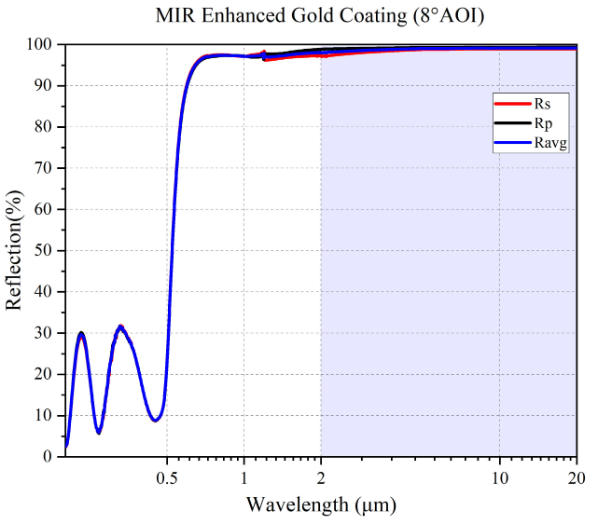

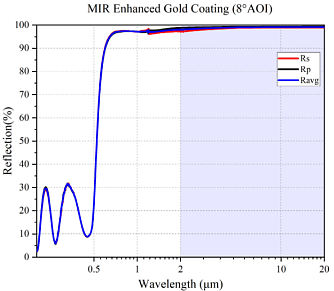

Коэффициент отражения >98 %
Фокусное расстояние -100 мм
Длина волны 2-20 мкм
Диаметр 25,4 мм
Размерный допуск диаметра +0 / -0,1 мм
Толщина центра 6 мм
Допуск по толщине центра
±0,25
мм
Толщина края 6,4 мм
Диаметр внеосевого отверстия 3 мм
Качество обработки поверхности 40/20 s/d



Модель Диаметр, мм Фокусное расстояние, мм Толщина по центру, мм Толщина края, мм
CM10-F100-AU 25,4-10066,4
CM10-F100-AU-OH03 25,4-10066,4
