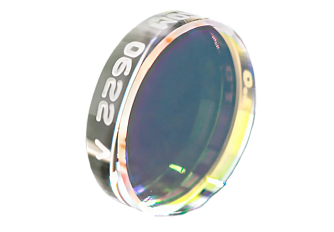

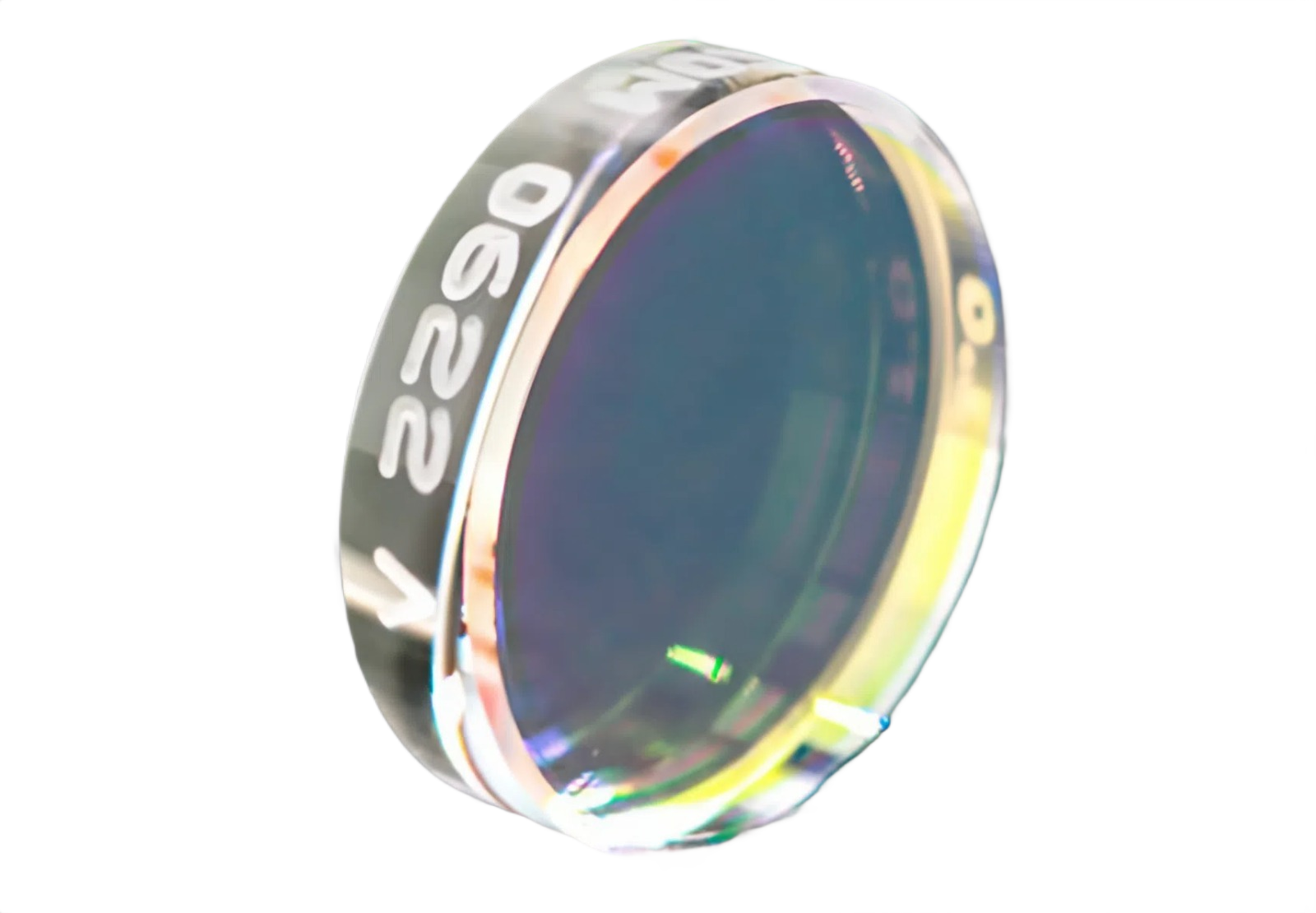

CRD - зеркала резонатора с высоким уровнем отражения
- Коэффициент отражения: > 99,99%.
- Диаметр: 12,7/ 25,4/ 50,8 мм.
- 6 вариаций центральной длины волны: 1392, 1512, 1572, 1580, 1650, 1742 нм.
- Угол падения: 0° или 45°.
- Раздельное измерение s- и p-поляризации.
- Простая юстировка оптики.

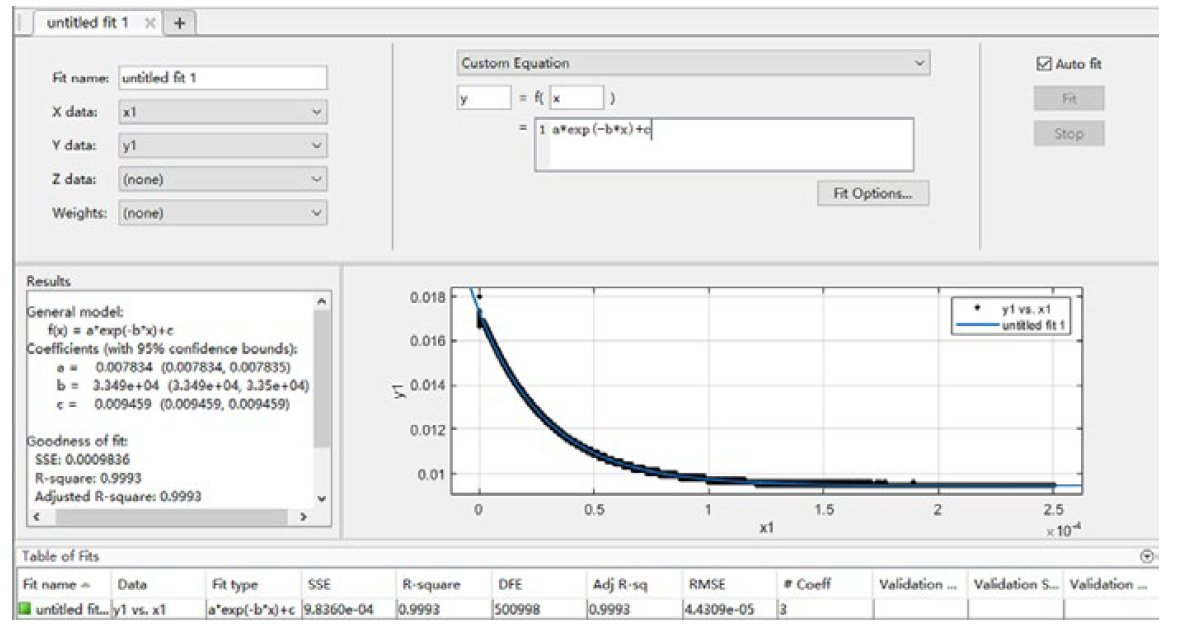

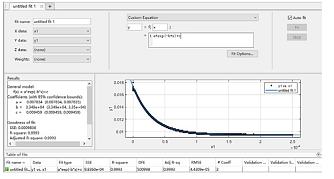

Компания LD-PD предлагает зеркала резонатора с высоким уровнем отражения (>99,9%) серии CRD. Зеркала этой серии отличаются предельно низкими оптическими потерями, что делает невозможным точное измерение их характеристик стандартными методами, такими как спектрофотометрия, погрешность которой достигает 0,5%. Для решения этой проблемы используется метод CRD (Cavity Ring-Down), позволяющий проводить измерения коэффициента отражения на уровне 99,99% и даже 99,999%. Зеркала резонатора с высоким уровнем отражения серии CRD предназначены для использования в оптико-электронных системах, где требуется максимальное отражение и минимальные оптические потери. К заказу доступны зеркала в трех размерах: в диаметре 12,7 мм, 25,4 мм и 50,8 мм. Серия зеркал представлена 6 вариациями центральной длины волны: 1392, 1512, 1572, 1580, 1650 и 1742 нм. Особенностью зеркал серии CRD является возможность раздельного измерения коэффициента отражения для s- и p-поляризации. Кроме того, конструкция зеркал обеспечивает простую юстировку.
| Параметр | Значение | Ед.измерения | ||||||
|---|---|---|---|---|---|---|---|---|

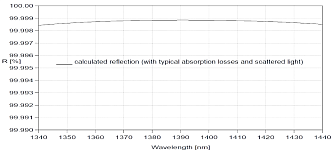

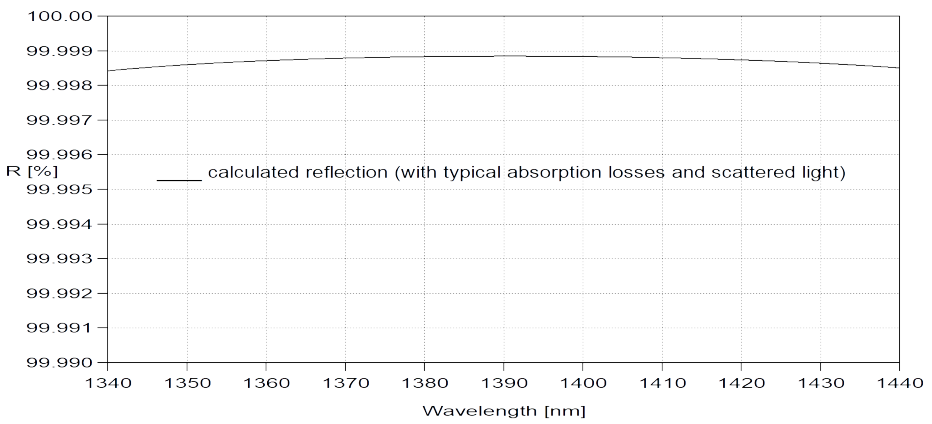

| Коэффициент отражения | >99,99 | % | ||||||
| Центральная длина волны (CWL) | 1392, 1512, 1572, 1580, 1650, 1742 | нм | ||||||
| Спектральный диапазон | CWL±50 | нм | ||||||
| Радиус кривизны | 1000 | мм | ||||||
| Угол падения | 0°, 45° | |||||||

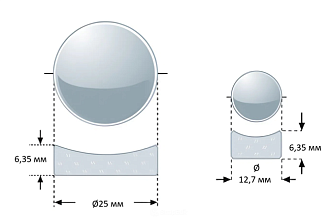

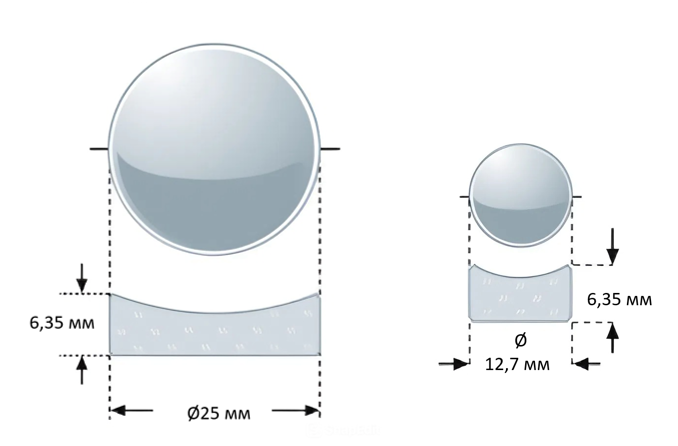

| Диаметр | 12,7 25,4 50,8 | мм | ||||||
| Допуск по диаметру | +0,0 / -0,1 | мм | ||||||
| Толщина | 6,35 | мм | ||||||
| Допуск по толщине | ±0,1 | мм | ||||||
| Чистая апертура | >80 | % | ||||||
| Плоскостность поверхности | 3/0,1 (0,1/0,05) относительно λ/20 |
|
||||||
| Рабочая температура | -5 до 70 | ℃ | ||||||
| Температура хранения | -40 до 85 | ℃ | ||||||
