DM-LP - круглые длинноволновые дихроичные зеркала

Дихроичные зеркала, изготовленные из УФ-плавленого кварца, предназначены для деления (отражения/пропускания) световых пучков с определенной длиной волны.
  • Материал: UVFS.
  • Покрытие: фильтрующее/ просветляющее.

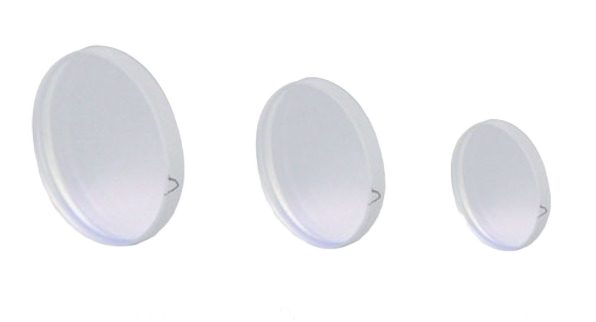

  • Диаметр: 12,7 / 25,4 / 50,8 мм.
  • Длина волны отсечки: 425-1800 нм.
Узнать цену

Компания LBTEK предлагает круглые длинноволновые дихроичные зеркала серии DM-LP. Зеркало пропускает свет с длиной волны, большей длины волны отсечки, и отражает свет с длиной волны, меньшей длины волны отсечки. Подложка выполнена из УФ-плавленого кварца. Одна из поверхностей дихроичного зеркала компании LBTEK покрыта фильтрующей пленкой, другая - просветляющим покрытием. Стрелка, выгравированная сбоку зеркала, указывает на поверхность, покрытую фильтрующей пленкой.

В настоящее время доступны 13 вариаций длин волн отсечки: 425, 490, 505, 550, 605, 638, 650, 805, 950, 1000, 1180, 1500 и 1800 нм. Зеркала серии DM-LP обладают высоким коэффициентом отражения Tavga>90% и высоким коэффициентом пропускания Ravga>90% в указанном спектральном диапазоне. Для достижения наилучших спектральных характеристик, рекомендуется устанавливать зеркало под углом в 45° при работе как с фильтрующей плёнкой, так и с просветляющим покрытием. К заказу доступны зеркала трех размеров: диаметром 12,7, 25,4 и 50,8 мм. Более подробная информация о спектральных характеристиках представлена в спецификации.

Параметр Значение Ед. измерения
Серия
DM05-LP DM10-LP DM20-LP
Материал
UVFS
Покрытие
фильтрующее/ просветляющее
Коэффициент пропускания
Ravga> 90%, Rab > 85%
Коэффициент отражения
Tavga> 90%, Rab > 85%
Коэффициент отражения
(в диапазоне пропускания)
 Rabsb <2%
Длина волны отсечки
425    490    505    550    605    638    650    805    950    1000    1180   1500    1800 нм
Диаметр
12,7 25,4 50,8 мм
Допуск на диаметр
+0,0/-0,2     +0,0/-0,1 мм
Толщина
3,2 5 мм
Допуск на толщину
+0,0/-0,1 мм
Полоса отражения
440-1750 380-1750 380-1750 нм
Полоса пропускания
380-2100 нм
Чистая апертура
>90 %
Параллелизм
<3 угл.мин
Качество обработки поверхности
60/40 40/20         60/40 60/40 s/d

а Значение указано для угла падения пучка 45° на просветляющую поверхность зеркала.

b Значение указано для угла падения пучка 45° на фильтрующую поверхность зеркала.


Модель Описание
DM05-425LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 425 нм. Полоса отражения: 440-800 нм. Полоса пропускания: 380-410 нм.
DM05-490LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 490 нм. Полоса отражения: 380-475 нм. Полоса пропускания: 505-800 нм.
DM05-505LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 505 нм. Полоса отражения: 390-490 нм. Полоса пропускания: 520-800 нм.
DM05-550LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 550 нм. Полоса отражения: 380-535 нм. Полоса пропускания: 565-800 нм.
DM05-605LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 605 нм. Полоса отражения: 400-570 нм. Полоса пропускания: 625-1600 нм.
DM05-638LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 638 нм. Полоса отражения: 580-621 нм. Полоса пропускания: 655-700 нм.
DM05-650LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 650 нм. Полоса отражения: 400-633 нм. Полоса пропускания: 685-1600 нм.
DM05-805LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 805 нм. Полоса отражения: 400-760 нм. Полоса пропускания: 830-1300 нм.
DM05-950LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 950 нм. Полоса отражения: 420-900 нм. Полоса пропускания: 990-1600 нм.
DM05-1000LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 1000 нм. Полоса отражения: 520-960 нм. Полоса пропускания: 1050-1350 нм.
DM05-1180LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 1180 нм. Полоса отражения: 750-1100 нм. Полоса пропускания: 1260-1700 нм.
DM05-1500LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 1500 нм. Полоса отражения: 1000-1450 нм. Полоса пропускания: 1550-2000 нм.
DM05-1800LP Круглое длинноволновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 1800 нм. Полоса отражения: 1500-1750 нм. Полоса пропускания: 1850-2100 нм.
DM10-425LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 425 нм. Полоса отражения: 380-410 нм. Полоса пропускания: 440-800 нм.
DM10-490LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 490 нм. Полоса отражения: 380-475 нм. Полоса пропускания: 505-800 нм.
DM10-505LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 505 нм. Полоса отражения: 380-490 нм. Полоса пропускания: 520-800 нм.
DM10-550LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 550 нм. Полоса отражения: 380-533 нм. Полоса пропускания: 565-800 нм.
DM10-605LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 605 нм. Полоса отражения: 400-570 нм. Полоса пропускания: 625-1600 нм.
DM10-638LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 638 нм. Полоса отражения: 580-621 нм. Полоса пропускания: 655-700 нм.
DM10-650LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 650 нм. Полоса отражения: 400-635 нм. Полоса пропускания: 685-1600 нм.
DM10-805LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 805 нм. Полоса отражения: 400-760 нм. Полоса пропускания: 830-1300 нм.
DM10-950LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 950 нм. Полоса отражения: 420-900 нм. Полоса пропускания: 990-1600 нм.
DM10-1000LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 1000 нм. Полоса отражения: 520-960 нм. Полоса пропускания: 1050-1350 нм.
DM10-1180LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 1180 нм. Полоса отражения: 740-1100 нм. Полоса пропускания: 1260-1700 нм.
DM10-1500LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 1500 нм. Полоса отражения: 1000-1450 нм. Полоса пропускания: 1550-2000 нм.
DM10-1800LP Круглое длинноволновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 1800 нм. Полоса отражения: 1500-1750 нм. Полоса пропускания: 1850-2100 нм.
DM20-425LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 425 нм. Полоса отражения: 380-410 нм. Полоса пропускания: 440-800 нм.
DM20-490LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 490 нм. Полоса отражения: 380-475 нм. Полоса пропускания: 505-800 нм.
DM20-505LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 505 нм. Полоса отражения: 380-490 нм. Полоса пропускания: 520-800 нм.
DM20-550LP Круглое длинноволновое дихроичное зеркало. Диаметр:50,8 мм. Длина волны отсечки: 550 нм. Полоса отражения: 380-533 нм. Полоса пропускания: 565-800 нм.
DM20-605LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 605 нм. Полоса отражения: 400-570 нм. Полоса пропускания: 625-1600 нм.
DM20-638LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 638 нм. Полоса отражения: 580-621 нм. Полоса пропускания: 655-700 нм.
DM20-650LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 650 нм. Полоса отражения: 400-633 нм. Полоса пропускания: 685-1600 нм.
DM20-805LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 805 нм. Полоса отражения: 440-760 нм. Полоса пропускания: 830-1300 нм.
DM20-950LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 950 нм. Полоса отражения: 420-900 нм. Полоса пропускания: 990-1600 нм.
DM20-1000LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 1000 нм. Полоса отражения: 520-960 нм. Полоса пропускания: 1050-1350 нм.
DM20-1180LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 1180 нм. Полоса отражения: 740-1100 нм. Полоса пропускания: 1260-1700 нм.
DM20-1500LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 1500 нм. Полоса отражения: 1000-1450 нм. Полоса пропускания: 1550-2000 нм.
DM20-1800LP Круглое длинноволновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 1800 нм. Полоса отражения: 1500-1750 нм. Полоса пропускания: 1850-2100 нм.
