DM-MB - широкополосные дихроичные зеркала
- Материал: UVFS.
- Длина волны отсечки: 740/ 940 нм.
- Диаметр: 25,4 мм.
- Полоса пропускания: 480-710 нм/ 1000-1700 нм.
- Полоса отражения: 753-935 нм.

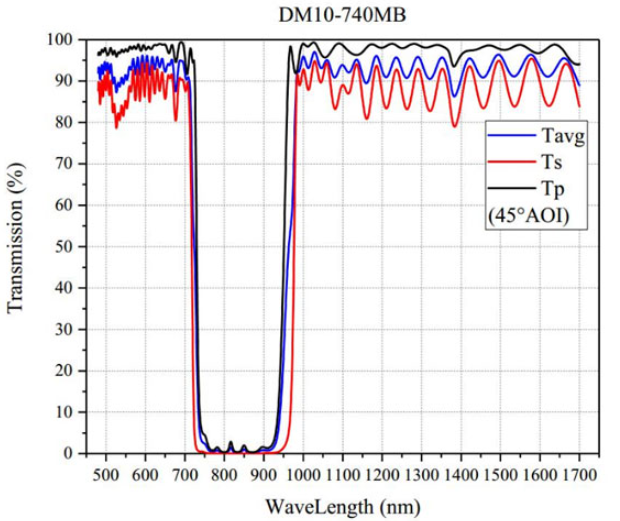

Компания LBTEK предлагает широкополосные дихроичные зеркала серии DM-MB. Широкополосные дихроичные зеркала имеют две полосы пропускания (480-710 нм и 1000-1700 нм) и одну полосу отражения (753-935 нм). Подложка выполнена из УФ-плавленого кварца. Одна поверхность зеркала покрыта фильтрующим покрытием, другая - просветляющим. Длина волны отсечки для первой полосы пропускания составляет 740 нм, а длина волны отсечки для второй полосы - 940 нм. Все значения длин волн отсечки указаны для угла падения пучка 45°. Коэффициент пропускания достигает > 90% в полосе пропускания, коэффициент отражения - более > 95% в полосе отражения. Стрелка, выгравированная сбоку зеркала, указывает на поверхность, покрытую фильтрующей пленкой. Для достижения наилучших спектральных характеристик рекомендуется устанавливать зеркало под углом в 45°. К заказу доступна серия дихроичных зеркал диаметром 25,4 мм.
| Параметр | Значения | Ед. измерения | ||
|---|---|---|---|---|
| Материал | UVFS | |||
|
Покрытие
|
фильтрующее/ просветляющее | |||
|
Длина волны отсечки
|
740 | 940 | нм | |
|
Диаметр
|
25,4 | мм | ||
|
Допуск на диаметру
|
+0 / -0,1 | мм | ||
|
Толщина
|
3,2 | мм | ||
|
Допуск по толщине
|
+0 / -0,1 | мм | ||
|
Остаточное отражение
|
480-1700 (Rabs<3,5%, Ravg<3%)1 | нм | ||
| Полоса отражения | 753-935 (Ravg>95%)2 | |||
|
Полоса пропускания
|
480-710 (Ravg>90%)3 |
нм | ||
|
1000-1700 (Ravg>90%)4 |
||||
|
Параллелизм
|
<3 | угл.мин | ||
|
Качество обработки поверхности
|
40/20 | s/d | ||
- Значение указано для угла падения пучка 45° на просветляющую поверхность зеркала.
- Значение указано для угла падения пучка 45° на фильтрующую поверхность зеркала.
- Значение указано для длины волны отсечки 740 нм.
- Значение указано для длины волны отсечки 940 нм.
