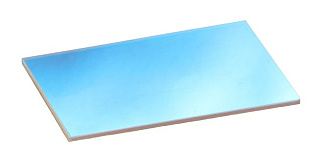

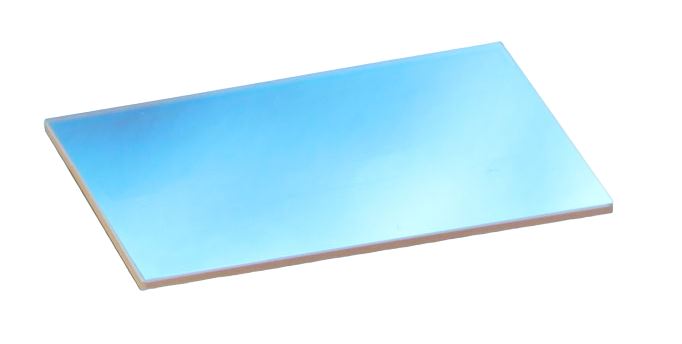

DMR-LP - прямоугольные длинноволновые дихроичные зеркала
- Материал: UVFS.
- Покрытие: фильтрующее/ просветляющее.
- Размер: 36×25 мм.
- Длина волны отсечки: 425-1800 нм.

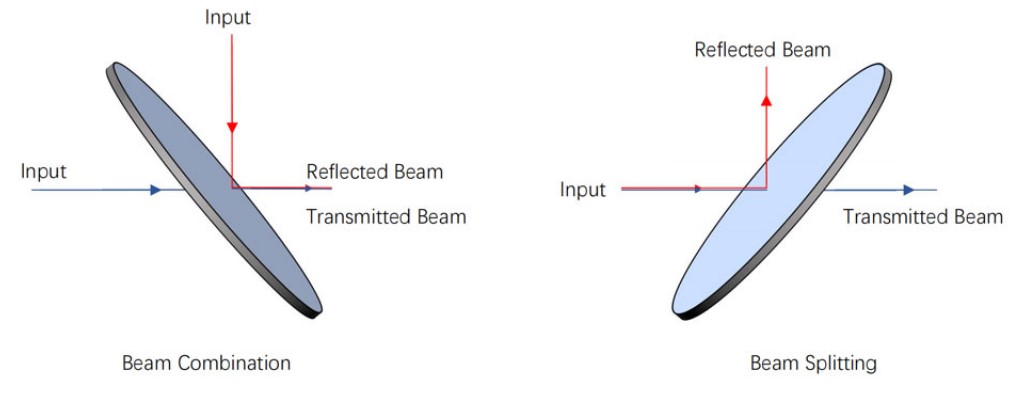

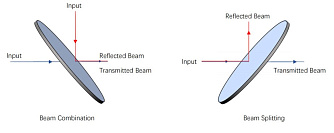

Компания LBTEK предлагает прямоугольные длинноволновые дихроичные зеркала серии DMR-LP. Зеркало пропускает свет с длиной волны, большей длины волны отсечки, и отражает свет с длиной волны, меньшей длины волны отсечки. Подложка выполнена из УФ-плавленого кварца. Одна из поверхностей дихроичного зеркала компании LBTEK покрыта фильтрующей пленкой, другая - просветляющим покрытием. Стрелка, выгравированная сбоку зеркала, указывает на поверхность, покрытую фильтрующей пленкой.

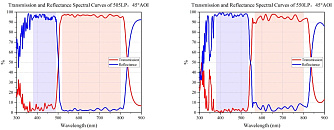

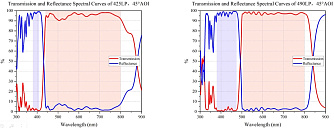

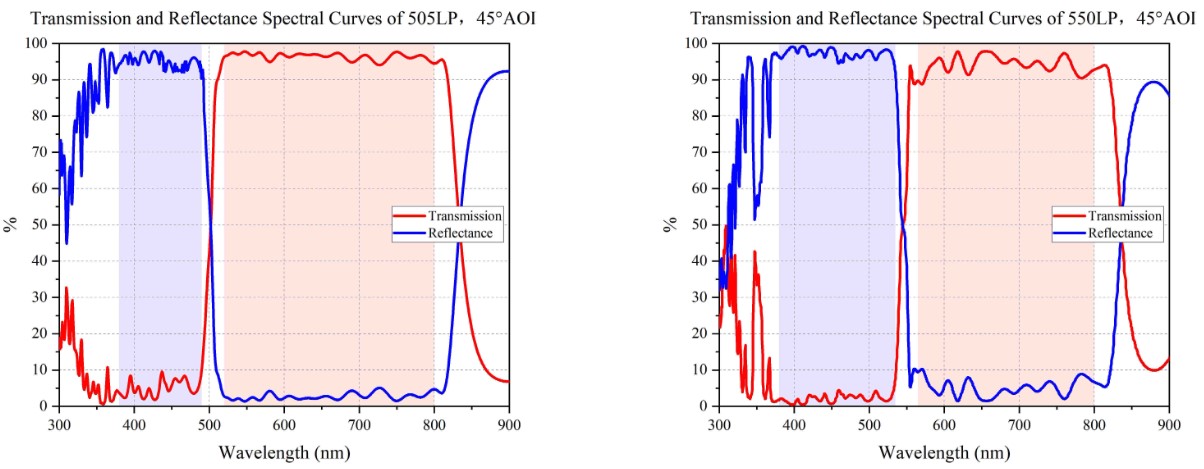

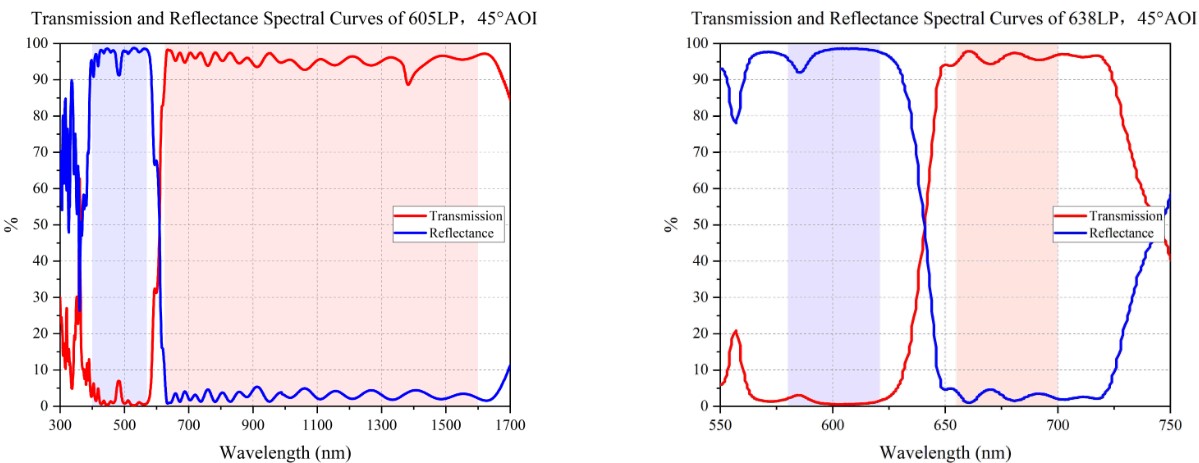

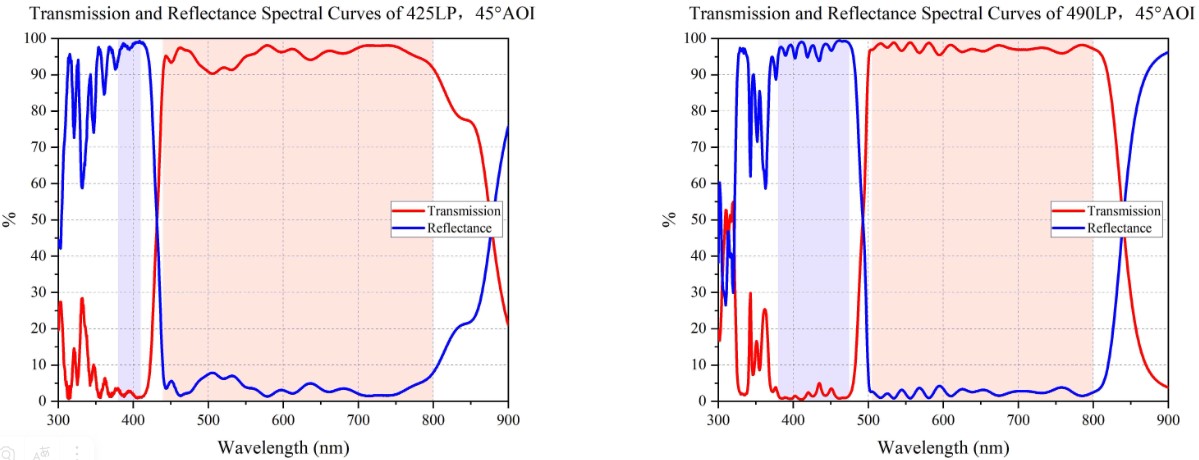

В настоящее время доступны 14 вариаций длин волн отсечки: 425, 490, 505, 550, 605, 638, 650, 680, 805, 950, 1000, 1180, 1500 и 1800 нм. Зеркала серии DMR-LP обладают высоким коэффициентом отражения Tavga>90% и высоким коэффициентом пропускания Ravga>90% в указанном спектральном диапазоне. Для достижения наилучших спектральных характеристик, рекомендуется устанавливать зеркало под углом в 45° при работе как с фильтрующей плёнкой, так и с просветляющим покрытием. К заказу доступны прямоугольные зеркала размером 36×25 мм. Более подробная информация о спектральных характеристиках представлена в спецификации.
Параметр
Значение
Ед. измерения
UVFS
фильтрующее/ просветляющее
Ravga> 90%, Rab
> 85%
Tavga> 90%, Rab > 85%
Rabsb
<2%
425 490 505 550 605 638 650 680 805 950 1000 1180 1500 1800
нм
36×25
мм
+0,0/-0,2
мм
1
мм
+0 / -0,05
мм
380-1750
нм
440-2100
нм
>32,4×22,5
%
<3
угл.мин
60/40
s/d
а Значение указано для угла падения пучка 45° на просветляющую поверхность зеркала.
b Значение указано для угла падения пучка 45° на фильтрующую поверхность зеркала.
