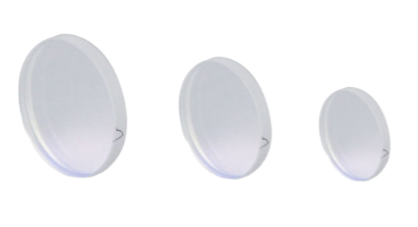

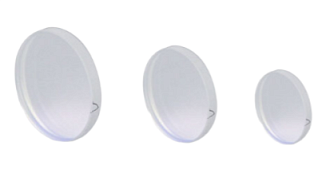

DM-SP - круглые коротковолновые дихроичные зеркала

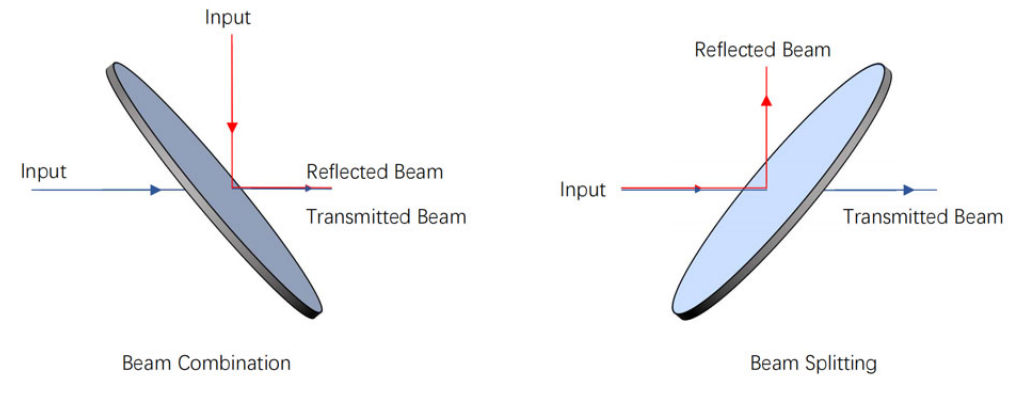

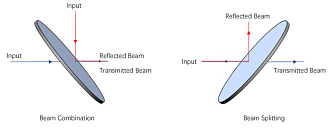

Дихроичные зеркала, изготовленные из УФ-плавленого кварца, предназначены для деления (отражения/пропускания) световых пучков с определенной длиной волны.
  • Материал: UVFS.
  • Покрытие: фильтрующее/ просветляющее.
  • Диаметр: 12,7 / 25,4 / 50,8 мм.
  • Длина волны отсечки: 425-1800 нм.
Узнать цену

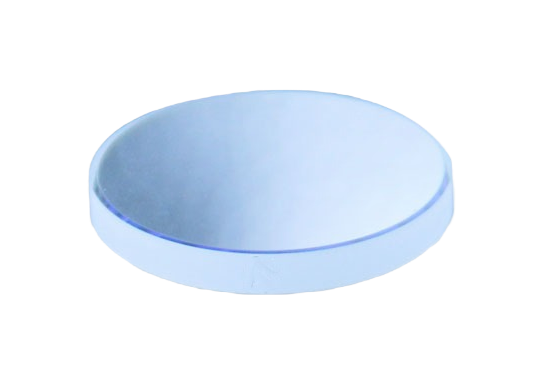

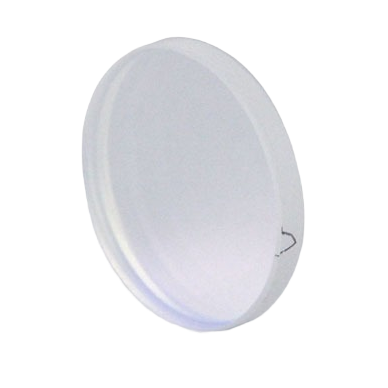

Компания LBTEK предлагает коротковолновые дихроичные зеркала серии DM-SP. Зеркало пропускает свет с длиной волны, меньшей длины волны отсечки, и отражает свет с длиной волны, большей длины волны отсечки. Подложка выполнена из УФ-плавленого кварца. Одна из поверхностей дихроичного зеркала компании LBTEK покрыта фильтрующей пленкой, другая - просветляющим покрытием. Стрелка, выгравированная сбоку зеркала, указывает на поверхность, покрытую фильтрующей пленкой.

В настоящее время доступны 14 вариаций длин волн отсечки: 425, 490, 505, 550, 605, 638, 650, 780, 805, 950, 1000, 1180, 1500 и 1800 нм. Зеркала серии DM-SP обладают высоким коэффициентом отражения Tavga>90% и высоким коэффициентом пропускания Ravga>90% в указанном спектральном диапазоне. Для достижения наилучших спектральных характеристик, рекомендуется устанавливать зеркало под углом в 45° при работе как с фильтрующей плёнкой, так и с просветляющим покрытием. К заказу доступны зеркала трех размеров: диаметром 12,7, 25,4 и 50,8 мм. Более подробная информация о спектральных характеристиках представлена в спецификации.

Параметр Значение Ед. измерения
Серия
DM05-SP DM10-SP DM20-SP
Материал
UVFS
Покрытие
фильтрующее/ просветляющее
Коэффициент пропускания
Ravga> 90%, Rab > 85%
Коэффициент отражения
Tavga> 90%, Rab > 85%
Коэффициент отражения
(в диапазоне пропускания)
Rabsb <2%
Длина волны отсечки
425    490    505    550    605    638    650    780     805    950    1000    1180   1500    1800 нм
Диаметр
12,7 25,4 50,8 мм
Допуск на диаметр
+0,0/-0,1        +0,0/-0,2    мм
Толщина
3,2
5 мм
Допуск на толщину
+0 / -0,1 мм
Полоса отражения
440-2100 440-2050 440-2100 нм
Полоса пропускания
380-1750 нм
Чистая апертура
>90 %
Параллелизм
<3 угл.мин
Качество обработки поверхности
60/40 40/20         60/40 60/40 s/d

а Значение указано для угла падения пучка 45° на просветляющую поверхность зеркала.

b Значение указано для угла падения пучка 45° на фильтрующую поверхность зеркала.


Модель Описание
DM05-425SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 425 нм. Полоса отражения: 440-800 нм. Полоса пропускания: 380-410 нм.
DM05-490SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 490 нм. Полоса отражения: 505-800 нм. Полоса пропускания: 380-475 нм.
DM05-505SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 505 нм. Полоса отражения: 520-800 нм. Полоса пропускания: 390-490 нм.
DM05-550SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 550 нм. Полоса отражения: 565-800 нм. Полоса пропускания: 390-533 нм.
DM05-605SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 605 нм. Полоса отражения: 620-800 нм. Полоса пропускания: 470-590 нм.
DM05-638SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 638 нм. Полоса отражения: 655-800 нм. Полоса пропускания: 580-633 нм.
DM05-650SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 650 нм. Полоса отражения: 685-1200 нм. Полоса пропускания: 400-635 нм.
DM05-805SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 805 нм. Полоса отражения: 823-1200 нм. Полоса пропускания: 450-775 нм.
DM05-950SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 950 нм. Полоса отражения: 990-1600 нм. Полоса пропускания: 590-900 нм.
DM05-1000SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 1000 нм. Полоса отражения: 1050-1350 нм. Полоса пропускания: 520-960 нм.
DM05-1180SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 1180 нм. Полоса отражения: 1260-1700 нм. Полоса пропускания: 750-1100 нм.
DM05-1500SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 1500 нм. Полоса отражения: 1550-2000 нм. Полоса пропускания: 1000-1450 нм.
DM05-1800SP Круглое коротковолновое дихроичное зеркало. Диаметр: 12,7 мм. Длина волны отсечки: 1800 нм. Полоса отражения: 1850-2100 нм. Полоса пропускания: 1550-1750 нм.
DM10-425SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 425 нм. Полоса отражения: 440-800 нм. Полоса пропускания: 380-410 нм.
DM20-425SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 425 нм. Полоса отражения: 440-800 нм. Полоса пропускания: 380-410 нм.
DM20-490SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 490 нм. Полоса отражения: 505-800 нм. Полоса пропускания: 380-475 нм.
DM10-490SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 490 нм. Полоса отражения: 505-800 нм. Полоса пропускания: 380-475 нм.
DM10-505SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 505 нм. Полоса отражения: 520-800 нм. Полоса пропускания: 390-490 нм.
DM20-505SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 505 нм. Полоса отражения: 520-800 нм. Полоса пропускания: 390-490 нм.
DM10-550SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 550 нм. Полоса отражения: 565-800 нм. Полоса пропускания: 390-533 нм.
DM20-550SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 550 нм. Полоса отражения: 565-800 нм. Полоса пропускания: 390-533 нм.
DM10-605SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 605 нм. Полоса отражения: 620-800 нм. Полоса пропускания: 470-590 нм.
DM20-605SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 605 нм. Полоса отражения: 620-800 нм. Полоса пропускания: 470-590 нм.
DM10-638SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 638 нм. Полоса отражения: 655-800 нм. Полоса пропускания: 580-633 нм.
DM20-638SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 638 нм. Полоса отражения: 655-800 нм. Полоса пропускания: 580-633 нм.
DM10-650SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 650 нм. Полоса отражения: 685-1200 нм. Полоса пропускания: 400-635 нм.
DM10-780SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 780 нм. Полоса отражения: 825-1100 нм. Полоса пропускания: 550-788 нм.
DM20-650SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 650 нм. Полоса отражения: 685-1200 нм. Полоса пропускания: 400-635 нм.
DM10-805SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 805 нм. Полоса отражения: 823-1200 нм. Полоса пропускания: 450-775 нм.
DM20-805SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 805 нм. Полоса отражения: 823-1200 нм. Полоса пропускания: 450-775 нм.
DM10-950SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 950 нм. Полоса отражения: 990-1600 нм. Полоса пропускания: 590-900 нм.
DM10-1000SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 1000 нм. Полоса отражения: 1020-1080 нм. Полоса пропускания: 925-985 нм.
DM10-1180SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 1180 нм. Полоса отражения: 1260-1700 нм. Полоса пропускания: 750-1100 нм.
DM10-1500SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 1500 нм. Полоса отражения: 1550-1800 нм. Полоса пропускания: 1000-1450 нм.
DM10-1800SP Круглое коротковолновое дихроичное зеркало. Диаметр: 25,4 мм. Длина волны отсечки: 1800 нм. Полоса отражения: 1850-2050 нм. Полоса пропускания: 1500-1750 нм.
DM20-950SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 950 нм. Полоса отражения: 990-1600 нм. Полоса пропускания: 590-900 нм.
DM20-1000SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 1000 нм. Полоса отражения: 1050-1350 нм. Полоса пропускания: 520-960 нм.
DM20-1180SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 1180 нм. Полоса отражения: 1260-1700 нм. Полоса пропускания: 750-1100 нм.
DM20-1500SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 1500 нм. Полоса отражения: 1550-2000 нм. Полоса пропускания: 1000-1450 нм.
DM20-1800SP Круглое коротковолновое дихроичное зеркало. Диаметр: 50,8 мм. Длина волны отсечки: 1800 нм. Полоса отражения: 1850-2100 нм. Полоса пропускания: 1550-1750 нм.
