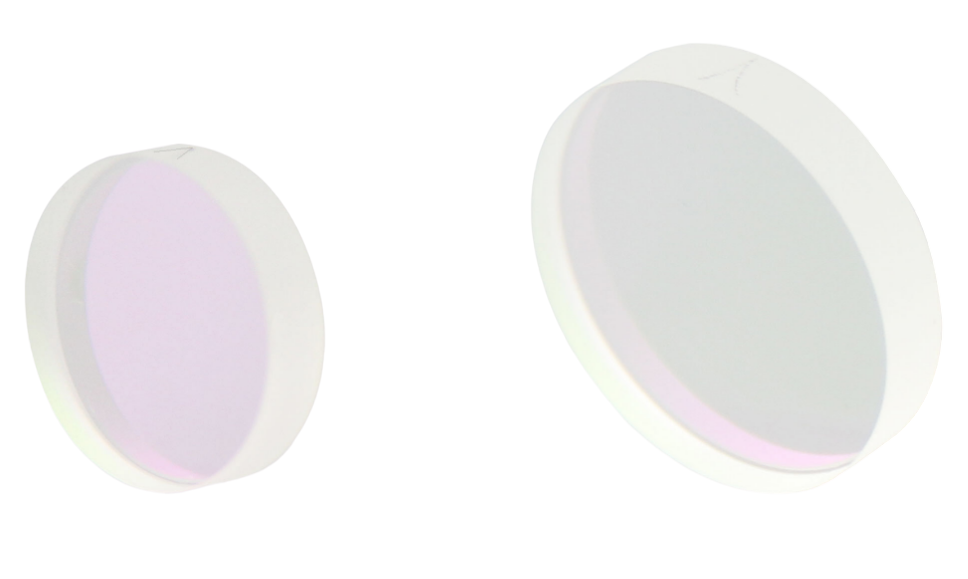

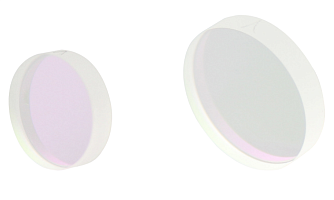

HDM - разветвитель гармоник Nd:YAG
- Материал: UVFS.
- Длины волн гармоник: 355, 532 или 1064 нм.
- Диаметр: 12,7 / 25,4 мм.
- Коэффициент отражения: >99%
- Коэффициент пропускания: >95%
При работе с Nd:YAG-лазерными системами часто возникает необходимость разделить основную частоту выходного излучения от каждой гармоники. Компания LBTEK предлагает разветвитель гармоник Nd:YAG серии HDM. Разветвители гармоник основаны на эффекте пропускания и отражения, который достигается за счёт использования различных оптических покрытий, рассчитанных на определённые длины волн.

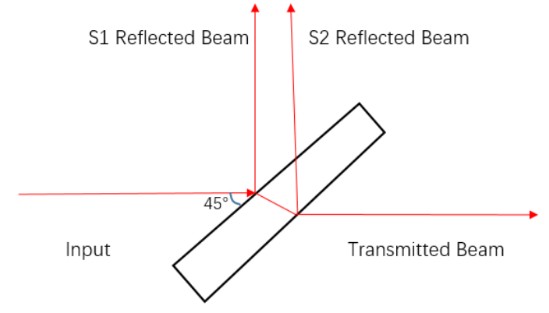

Передняя поверхность покрыта спектроскопической пленкой, которая эффективно разделяет гармоники Nd:YAG-лазера. Противоположная поверхность разветвителя гармоник Nd:YAG представляет покрыта просветляющим (антибликовым) покрытием V-типа), которое минимизирует отражение на границе раздела воздуха и стекла. По сравнению со стандартным значением коэффициента отражения оптических компонентов без покрытия (4%), просветляющее покрытие снижает средний коэффициент отражения до менее 0,5%. С целью уменьшения интерференционных явлений в указанном диапазоне длин волн, поверхность зеркала с просветляющим покрытием имеет клинообразное отклонение в 30 угловых минут. Для достижения наилучших спектральных характеристик, рекомендуется при работе устанавливать зеркало под углом в 45°. Разветвитель гармоник Nd:YAG обеспечивает коэффициент пропускания более 95 % и коэффициент отражения более 99 % на соответствующих длинах волн. Серия разветвителей представлена в диаметре 12,7 и 25,4 мм.

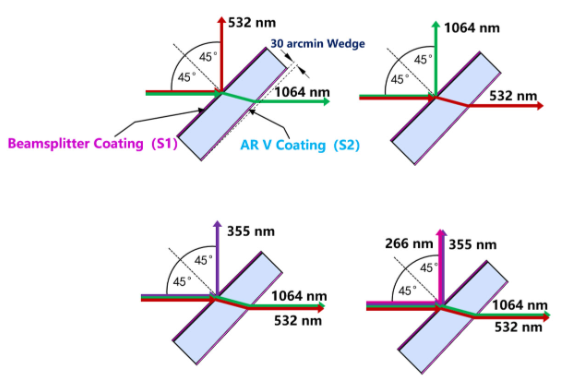

- Длина волны отражения 1064 нм, длина волны пропускания 532 нм.
- Длина волны отражения 532 нм, длина волны пропускания 1064 нм.
- Длина волны отражения 355 нм, длина волны пропускания 532 нм и 1064 нм.
- Длина волны отражения 266 нм и 355 нм, длина волны пропускания 532 нм и 1064 нм.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
|
Материал
|
UVFS | |||
|
Покрытие
|
спектроскопическое/ просветляющее | |||
|
Коэффициент отражения
|
R>99 | % | ||
|
Коэффициент пропускания
|
T>95 | % | ||
|
Длина волны отражения
|
355 | 532 | 1064 | нм |
|
Длина волны передачи
|
532 и 1064 |
1064 | 532 | нм |
|
Диаметр
|
12,7 25,4 | мм | ||
|
Размерный допуск диаметра
|
+0 / -0,1 | мм | ||
|
Толщина
|
от 3 до 5 | мм | ||
|
Допуск по толщине
|
±0,1 | мм | ||
|
Угол клина
|
30 | угл.мин | ||
|
Плоскостность (при 633 нм)
|
λ/10 | |||
|
Качество обработки поверхности
|
10/5 | s/d | ||
