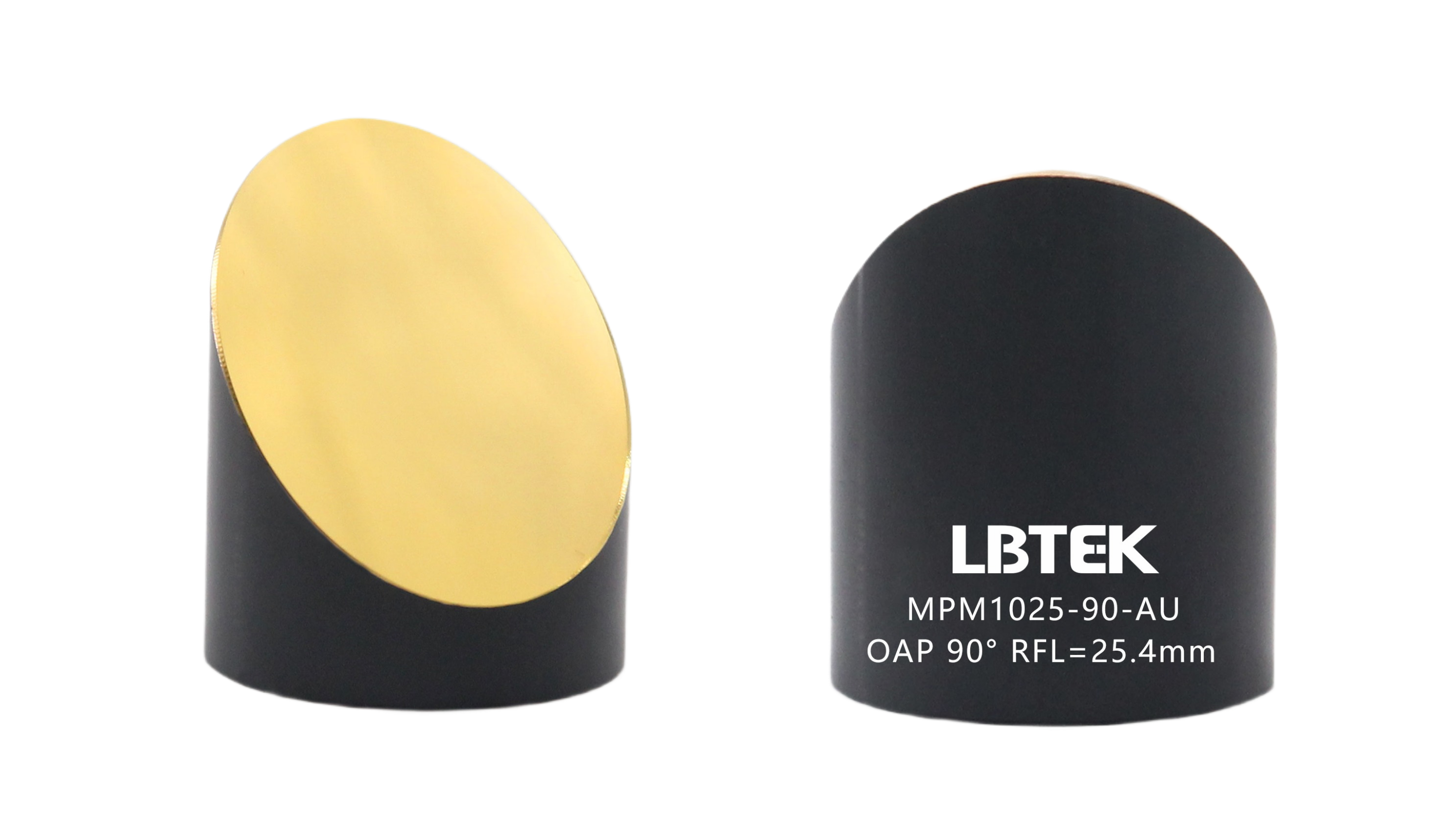

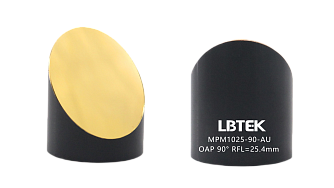

MPM - внеосевые параболические зеркала с золотым покрытием

Внеосевые параболические зеркала с золотым покрытием используются для фокусировки параллельных пучков света или коллимированных точечных источников без дисперсии.
  • Материал: алюминий.
  • Покрытие: золотое.
  • Диаметр оптического элемента: 12,7 / 25,4 мм.
  • Диапазон длин волн: 800 нм - 20 мкм.
  • Коэффициент отражения: >96%.
Производитель:  LBTEK

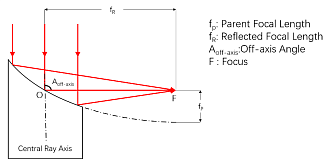

Компания LBTEK предлагает внеосевые параболические зеркала с золотым покрытием серии МPM. Внеосевыми параболическими называются зеркала, отражающая поверхность которых представляет собой сечение параболоида. Под внеосевым углом понимают угол между падающим коллимированным и сфокусированным пучками. Данная серия зеркал используется для фокусировки параллельных пучков света или коллимированных точечных источников без дисперсии. Благодаря внеосевой геометрии зеркал достигается пространственное разделение фокуса и оптической оси. По сравнению с линзами, использование параболических отражателей не приводит к сферической и хроматической аберрации, фазовой задержке и потерям на поглощение, что делает их подходящими для работы с фемтосекундными лазерами.

Металлические покрытия легко окисляются, обесцвечиваются или отслаиваются в условиях повышенной влажности, поэтому на поверхность отражателей серии MPM нанесен слой защитной пленки из диоксида кремния, которая изолирует металлическое покрытие от прямого контакта с воздухом. В настоящее время к заказу доступна серия внеосевых параболических зеркал с золотым покрытием диаметром 12,7 или 25,4 мм. Диапазон длин волн: 800 нм - 20 мкм.

Параметр Значение Ед.измерения
Материал
алюминий
Покрытие
золотое

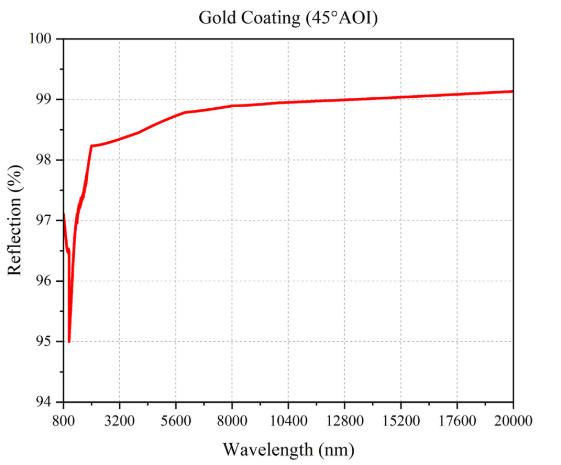

Коэффициент отражения
Ravg >96% %
Диапазон длин волн
800-20000 нм
Диаметр оптического элемента
12,7 25,4 мм
Толщина
20 - 31,7 мм
Истинное фокусное расстояние (RFL)
15 - 203,2 мм
Фокусное расстояние (PFL)
7,5 - 101,6 мм
Допуск фокусного расстояния
±1 %
Внеосевой угол
90 °
Плоскостность поверхности
(при 633 нм)
λ/4
Чистая апертура
90 %
Качество обработки поверхности
40/20 s/d
аа
Параметр Значение Ед.измерения
Материал
алюминий
Покрытие
золотое
Коэффициент отражения
Ravg >96% %
Диапазон длин волн
800-20000 нм
Диаметр оптического элемента
12,7 25,4 мм
Толщина
20 - 31,7 мм
Истинное фокусное расстояние (RFL)
15 - 203,2 мм
Фокусное расстояние (PFL)
7,5 - 101,6 мм
Допуск фокусного расстояния
±1 %
Внеосевой угол
90 °
Плоскостность поверхности
(при 633 нм)
λ/4
Чистая апертура
90 %
Качество обработки поверхности
40/20 s/d


Модель Описание
MPM0515-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 12,7 мм. Истинное фокусное расстояние (RFL): 15 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM0525-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 12,7 мм. Истинное фокусное расстояние (RFL): 25,4 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM0533-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 12,7 мм. Истинное фокусное расстояние (RFL): 33 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM0550-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 12,7 мм. Истинное фокусное расстояние (RFL): 50,8 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM0576-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 12,7 мм. Истинное фокусное расстояние (RFL): 76,2 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM1025-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 25,4 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM1050-90-AС Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 50,8 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM1076-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 76,2 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM10101-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 101,6 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM10127-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 127 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM10152-90-AU Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 152,4 мм. Диапазон длин волн: 800 нм - 20 мкм.
MPM10203-90-AС Внеосевое параболическое зеркало с золотым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 203,2 мм. Диапазон длин волн: 800 нм - 20 мкм.
