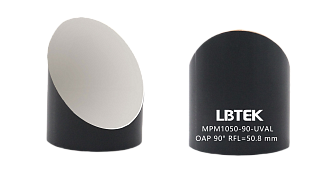

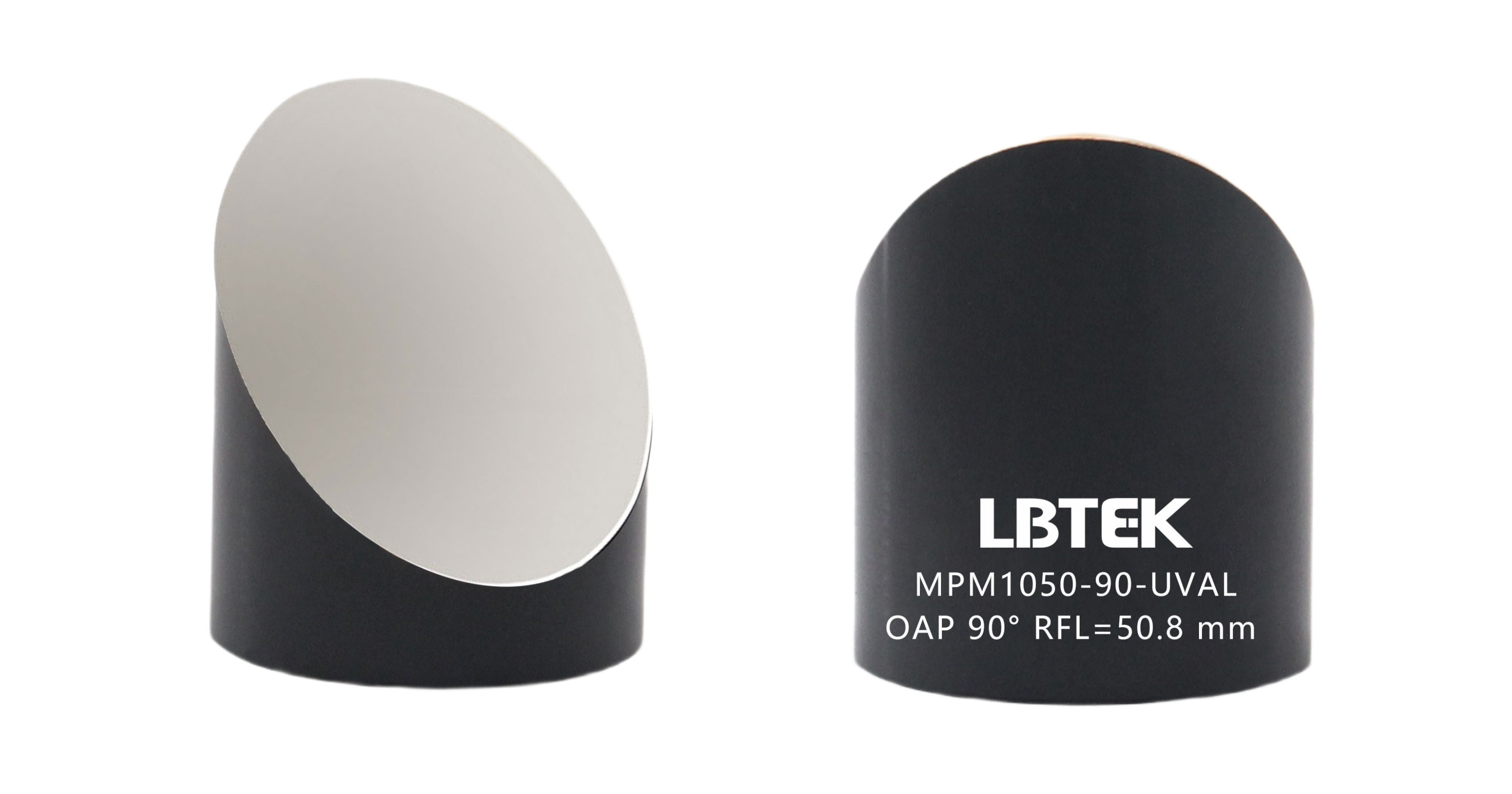

MPM-UVAL - внеосевые параболические зеркала c алюминиевым покрытием

Внеосевые параболические зеркала с алюминиевым покрытием используются для фокусировки параллельных пучков света или коллимированных точечных источников без дисперсии.
  • Материал: алюминий.
  • Покрытие: алюминий.
  • Диаметр оптического элемента: 25,4 мм.
  • Диапазон длин волн: 250 - 450 нм.
  • Коэффициент отражения: >90%.
Производитель:  LBTEK

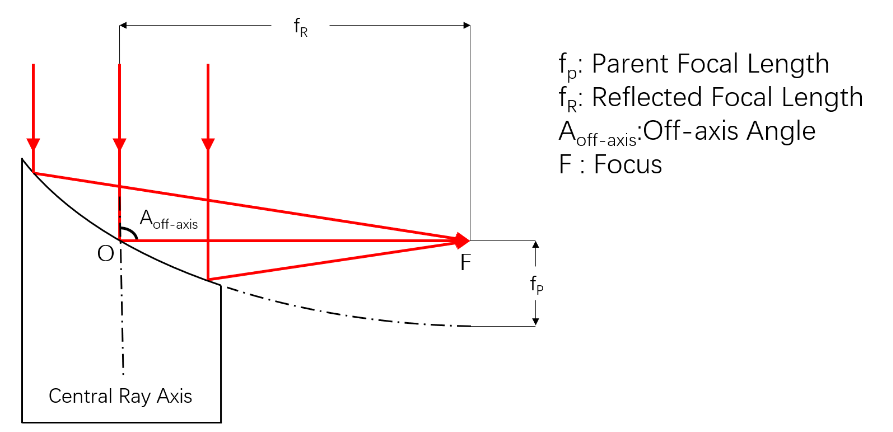

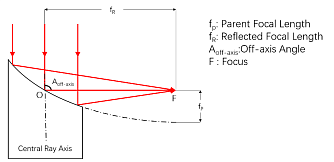

Компания LBTEK предлагает внеосевые параболические зеркала с алюминиевым покрытием серии МPM-UVAL. Внеосевыми параболическими называются зеркала, отражающая поверхность которых представляет собой сечение параболоида. Под внеосевым углом понимают угол между падающим коллимированным и сфокусированным пучками. Данная серия зеркал используется для фокусировки параллельных пучков света или коллимированных точечных источников без дисперсии. Благодаря внеосевой геометрии зеркал достигается пространственное разделение фокуса и оптической оси. По сравнению с линзами использование внеосевых параболических зеркал не приводит к сферической и хроматической аберрации, фазовой задержке и потерям на поглощение, что делает их подходящими для работы с фемтосекундными лазерами.

Металлические покрытия легко окисляются, обесцвечиваются или отслаиваются в условиях повышенной влажности, поэтому на поверхность отражателей серии MPM-UVAL нанесен слой защитной пленки из диоксида кремния, которая изолирует металлическое покрытие от прямого контакта с воздухом. В настоящее время к заказу доступна серия внеосевых параболических зеркал с алюминиевым покрытием диаметром 25,4 мм. Диапазон длин волн: 250 - 450 нм.

Параметр Значение Ед.измерения
Материал
алюминий
Покрытие
алюминиевое (УФ-усиление)

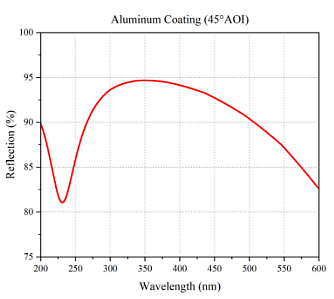

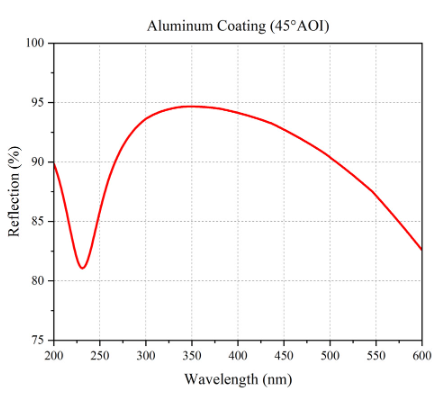

Коэффициент отражения
Ravg >90% %
Диапазон длин волн
250-450 нм
Диаметр оптического элемента
25,4 мм
Толщина
31,7 мм
Истинное фокусное расстояние (RFL)
25,4 - 203,2 мм
Фокусное расстояние (PFL)
12,7 - 101,6 мм
Допуск фокусного расстояния
±1 %
Внеосевой угол
90 °
Плоскостность поверхности
(при 633 нм)
λ/4
Чистая апертура
90 %
Качество обработки поверхности
40/20 s/d


Модель Описание
MPM1025-90-UVAL Внеосевое параболическое зеркало с алюминиевым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 25,4 мм. Диапазон длин волн: 250 - 450 нм.
MPM1050-90-UVAL Внеосевое параболическое зеркало с алюминиевым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 50,8 мм. Диапазон длин волн: 250 - 450 нм.
MPM1076-90-UVAL Внеосевое параболическое зеркало с алюминиевым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 76,2 мм. Диапазон длин волн: 250 - 450 нм.
MPM10101-90-UVAL Внеосевое параболическое зеркало с алюминиевым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 101,6 мм. Диапазон длин волн: 250 - 450 нм.
MPM10152-90-UVAL Внеосевое параболическое зеркало с алюминиевым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 152,4 мм. Диапазон длин волн: 250 - 450 нм.
MPM10203-90-UVAL Внеосевое параболическое зеркало с алюминиевым покрытием. Диаметр: 25,4 мм. Истинное фокусное расстояние (RFL): 203,2 мм. Диапазон длин волн: 250 - 450 нм.
