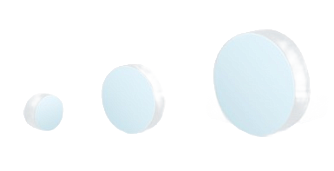

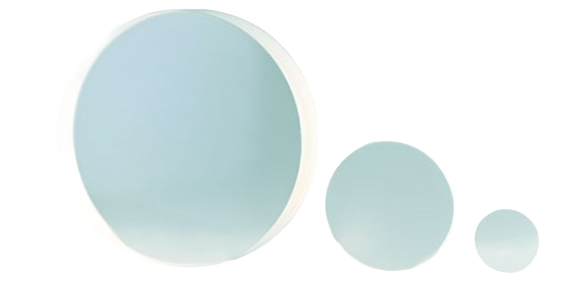

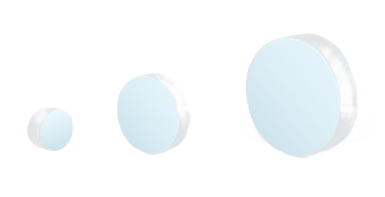

NPM-HP - зеркала для работы с Nd:YAG лазером
- Материал: UVFS.
- Покрытие: диэлектрическое (LIDT).
- Диаметр: 12,7 / 25,4 / 50,8 мм.
- Длина волны: 262-1074 нм.
- Коэффициент отражения: >99%.
Высокая мощность лазерного излучения делает оптические компоненты уязвимыми для лазерного повреждения. Выбор оптических компонентов с высоким порогом лазерного повреждения (LIDT) крайне важен для обеспечения долговременной стабильности и надёжности оптической системы.

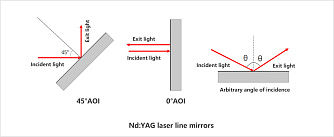

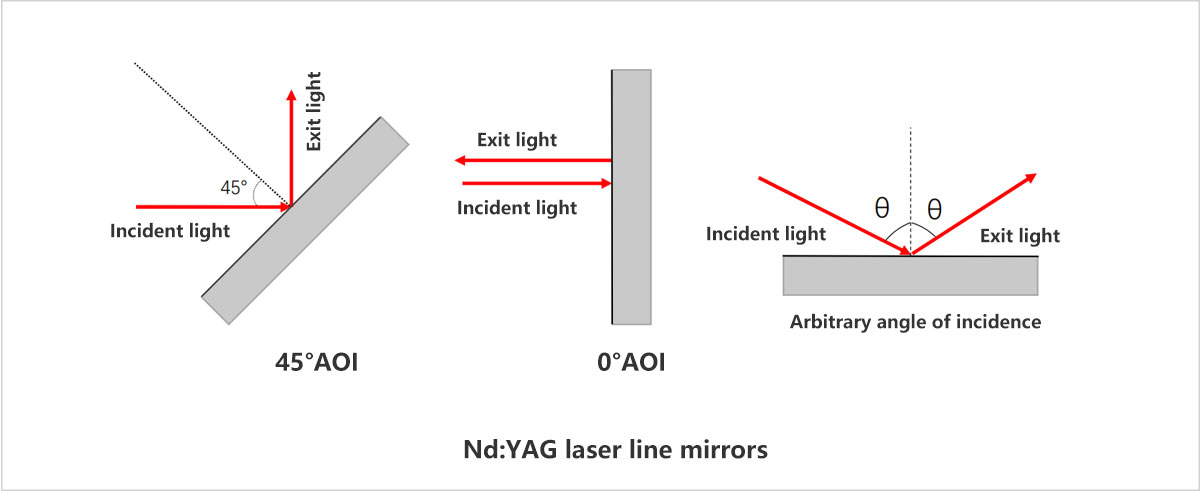

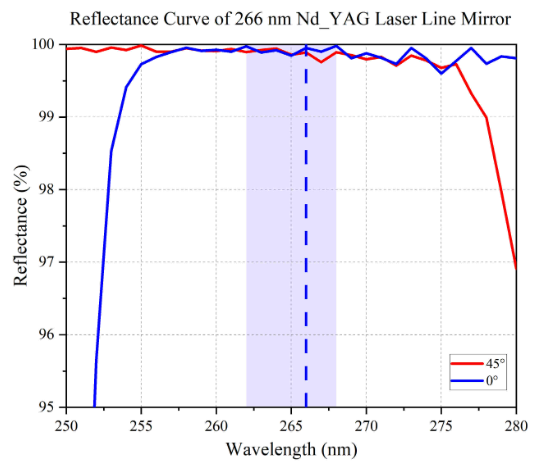

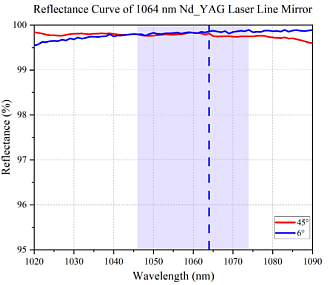

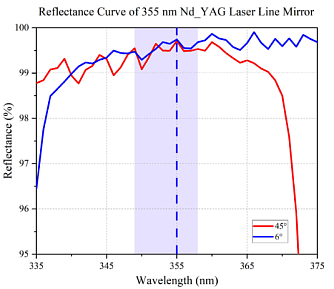

Мощные лазерные зеркала компании LBTEK изготовлены из высокочистого УФ-плавленого кварца с диэлектрическим покрытием со сверхвысоким порогом лазерно-индуцированного повреждения (LIDT), которое выдерживает импульсы большой энергии. Эти зеркала предназначены для работы с Nd:YAG-лазерами, они отражают излучение на основной частоте, а также на второй, третьей и четвертой гармониках. Лазерные зеркала серии NPM-PM представляют собой отражатели, оптимизированные для определенного значения длины волны. Подложка из УФ-плавленого кварца в линейных зеркалах LBTEK имеет премиальную однородность и низкий коэффициент теплового расширения, что позволяет ей лучше работать при колебаниях температуры и обеспечивает устойчивость к различным воздействиям окружающей среды. Мощные лазерные зеркала имеют четыре рабочих значений длины волны: 266, 355, 532 и 1064 нм. Угол падения составляет 0-45°, а отражательная способность достигает >99%. Серия зеркал NPM-PM представлена в трех размерах: диаметре 12,7, 25,4 и 50,8 мм. LBTEK предлагает лазерные зеркала для длины волны 266 нм как с полированной, так и с матовой задней поверхностью, что расширяет возможности их применения.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Серия
|
NPM-266(P)-HP | NPM-355-HP | NPM-532-HP | NPM-1064-HP | |
|
Материал
|
UVFS | ||||
|
Покрытие
|
диэлектрическое (LIDT) | ||||
|

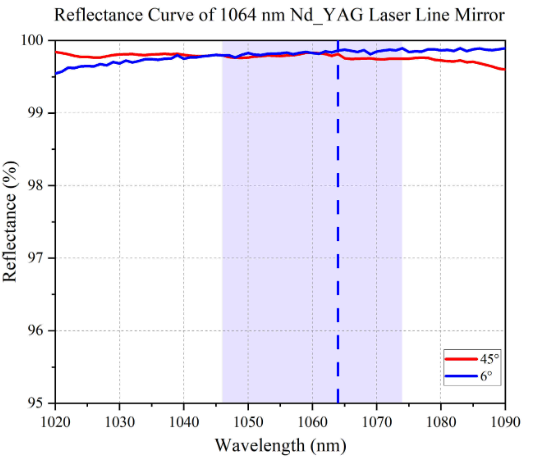

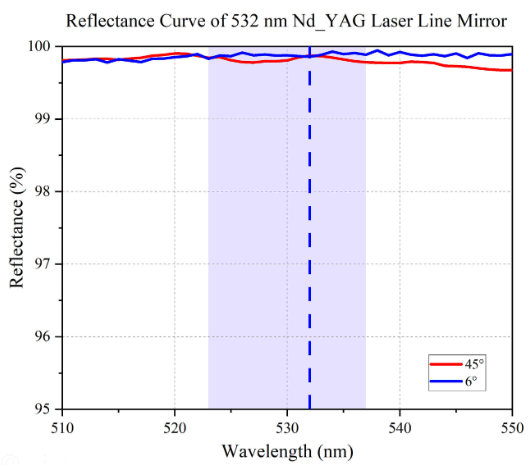

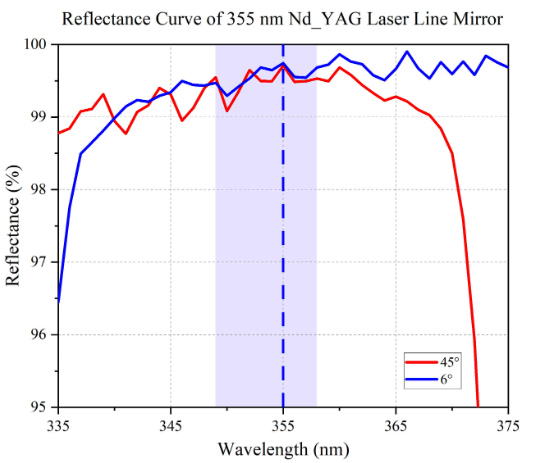

Коэффициент отражения
|
>99 | % | |||
|
Диапазон длин волн
|
262 - 268 | 349 - 358 | 523 - 537 | 1064 - 1074 | нм |
|
Диаметр
|
12,7 25,4 50,8 | 12,7 25,4 50,8 | 12,7 25,4 50,8 | 12,7 25,4 50,8 | мм |
|
Порог повреждения при 10 нс, 20 Гц
|
2 Дж/см² | 5 Дж/см² | 8 Дж/см² | ||
|
Размерный допуск по диаметру
|
+0,0/-0,1 | мм | |||
|
Толщина
|
от 6 до 12 | мм | |||
|
Размерный допуск по толщине
|
±0,2 | мм | |||
|
Плоскостность поверхности
(при 633 нм) |
λ/10 | ||||
|
Параллелизм
|
<3 | угл.мин | |||
|
Качество обработки поверхности
|
10/5 | s/d | |||
