PM-AG - зеркала с серебряным покрытием 480 нм - 20 мкм

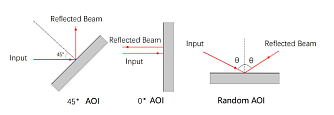

Зеркала компании LBTEK предназначены для изменения направления светового пучка.
  • Материал: кварцевое стекло / боросиликатное стекло / H-K9L.
  • Покрытие: серебряное покрытие.
  • Форма: круглые / овальные / квадратные / D-образные.
  • Размеры: 12,7 / 25,4 / 36 / 50,8 мм.
  • Диапазон длин волн: 480 нм - 20 мкм.

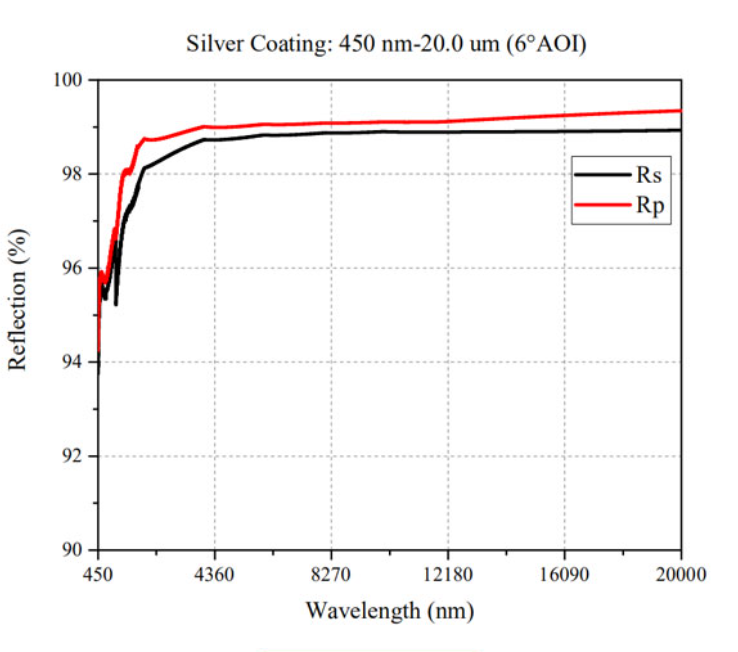

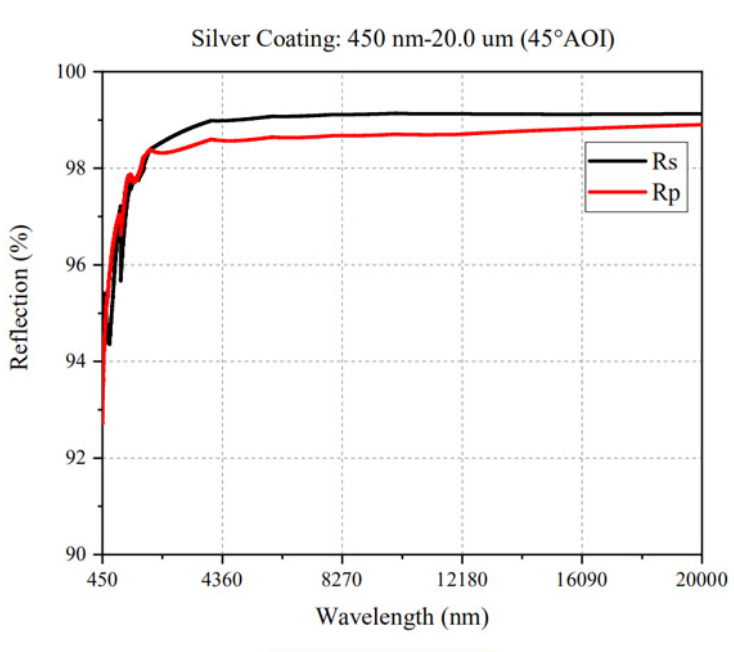

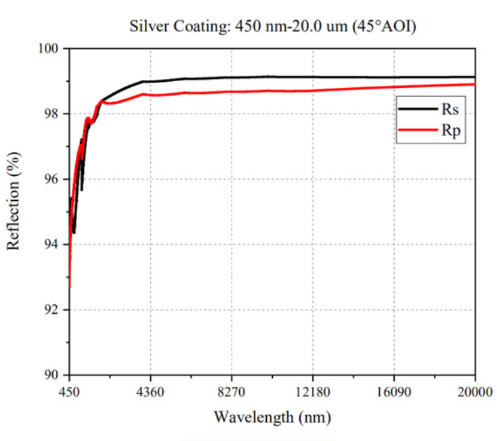

  • Коэффициент отражения: >96%.
Производитель:  LBTEK

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Подложка выполнена из оптического стекла. Нанесение серебряной пленки на стеклянную подложку позволяет добиться коэффициента отражения >96% в рабочем диапазоне длин волн. Диапазон рабочих длин волн составляет 480 нм - 20 мкм. Металлическая пленка легко окисляется, обесцвечивается и отслаивается в условиях повышенной влажности. Зеркала LBTEK с серебряным покрытием защищены слоем диоксида кремния, который используется для изоляции металлической пленки от прямого контакта с воздухом, влияющего на оптические характеристики. Серия PM-AG представлена 4 формами: круглые, овальные, квадратные и D-образные. Для каждой формы характерен свой размер.

Серия PM-AG - круглые зеркала. Диаметр: 12,7, 25,4 или 50,8 мм. Толщина: 3,1-12,7 мм. Материал: боросиликатное стекло или H-K9L.
Серия EPM-AG - круглые зеркала. Диаметр: 12,7, 25,4 или 50,8 мм. Толщина: 3,2 мм. Материал: боросиликатное стекло.
Серия PM10E-AG - овальные зеркала. Главная ось - 35,9 мм, малая ось - 25,4 мм. Толщина: 6 мм. Материал: УФ-плавленый кварц.
Серия PMS-AGPMR10-AG - квадратные зеркала. Длина стороны: 12,7, 25, 25,4 или 36 мм. Толщина: 1-6 мм. Материал: боросиликатное стекло.
Серия PM10D-AG - D-образные зеркала. Диаметр: 25,4 мм. Толщина: 6 мм. Материал: боросиликатное стекло.

Параметр Значение Ед.измерения
Покрытие Серебряное покрытие
Длина волны 480 - 20000 нм
Коэффициент отражения >96 %
Качество обработки поверхности 40/20 s/d
Параллелизм
<3 угл.мин
Серия PM-AG
Материал Боросиликатное стекло / H-K9L
Диаметр 12,7          25,4          50,8 мм
Допуск по диаметру +0 / -0,1 мм
Толщина 3,1          6          8          12,7
мм
Допуск по толщине
±0,25
мм
Серия EPM-AG
Материал Боросиликатное стекло
Диаметр 12,7          25,4          50,8 мм
Допуск по диаметру +0 / -0,2 мм
Толщина 3,2
мм
Допуск по толщине
±0,2
мм
Серия PM10E-AG
Материал УФ-плавленый кварц
Главная ось 35,9 мм
Малая ось 25,4 мм
Размерный допуск +0 / -0,1 мм
Толщина 6
мм
Допуск по толщине
±0,2
мм
Серия PMS-AG / PMR10-AG
Материал Боросиликатное стекло
Размер 12,7×12,7          25×36          25,4×25,4
мм
Размерный допуск ±0,1
мм
Толщина 1          3,1          6
мм
Допуск по толщине
±0,25
мм
Серия PM10D-AG
Материал Боросиликатное стекло
Диаметр 25,4 мм
Допуск по диаметру +0 / -0,1 мм
Толщина 6
мм
Допуск по толщине
±0,25
мм



Модель Размер, мм Материал Толщина, мм
PM05-AG 12,7Боросиликатное стекло3,1
PM05T-AG 12,7Боросиликатное стекло6,0
PM10-AG 25,4Боросиликатное стекло6,0
PM20-T08-AG-SP 50,8H-K9L8,0
PM20-AG 50,8Боросиликатное стекло12,7
EPM05-AG 12,7Боросиликатное стекло3,2
EPM10-AG 25,4Боросиликатное стекло3,2
EPM20-AG 50,8Боросиликатное стекло3,2
PM10E-AG 25,4×35,9УФ-плавленый кварц6,0
PM10D-AG 25,4Боросиликатное стекло6,0
PMS05-AG 12,7×12,7Боросиликатное стекло3,1
PMS10-AG 25,4×25,4Боросиликатное стекло6,0
PMR10-AG 25×36Боросиликатное стекло1,0
