PM-AU - зеркала с золотым покрытием 800 нм - 20 мкм

Зеркала компании LBTEK предназначены для отклонения или расщепления светового пучка.
  • Материал: кварцевое стекло / боросиликатное стекло.
  • Покрытие: золотое покрытие.
  • Размеры: 12,7 / 25,4 / 35 / 50,8 мм.
  • Диапазон длин волн: 800 нм - 20 мкм.

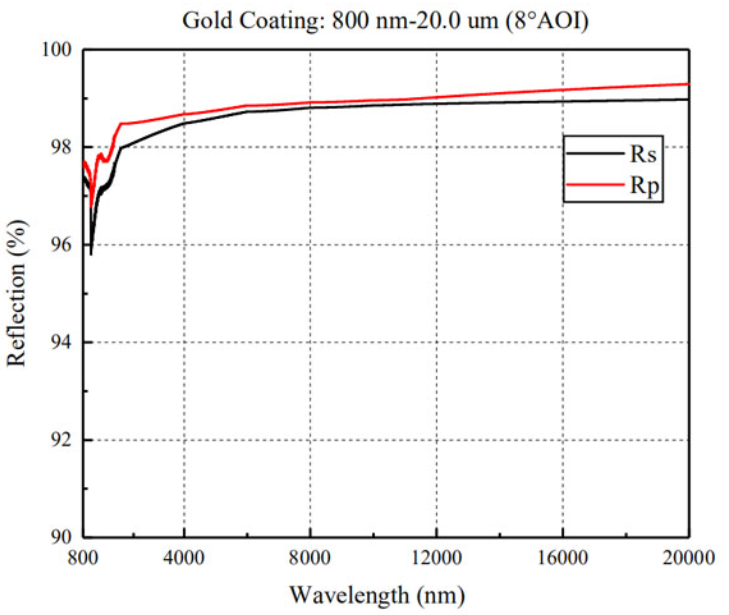

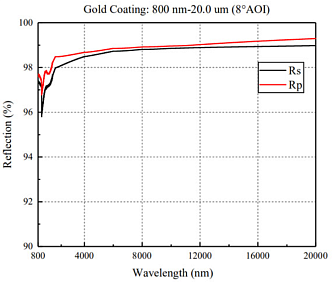

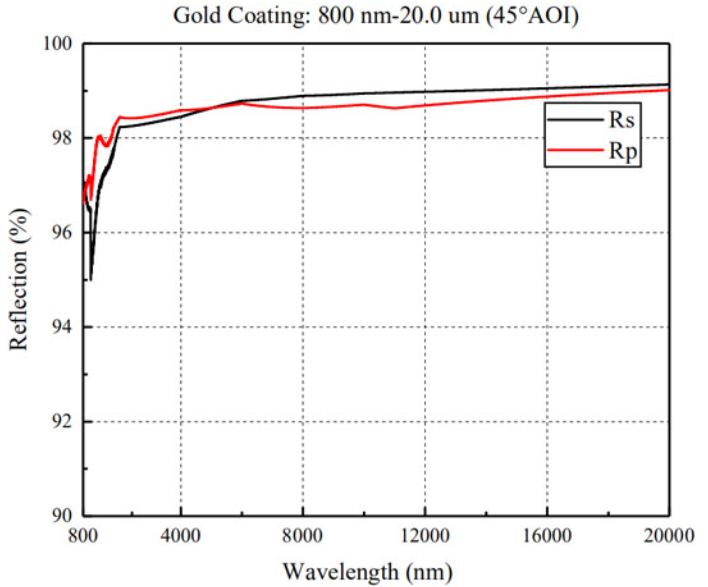

  • Коэффициент отражения: >96%.
Производитель:  LBTEK

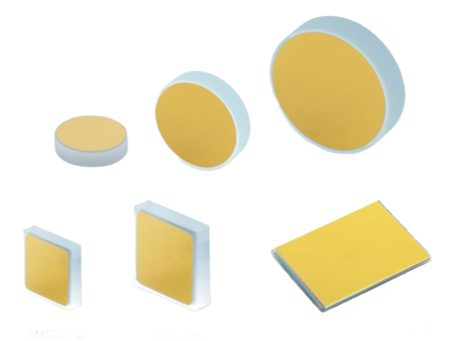

Зеркала компании LBTEK предназначены для изменения направления светового пучка. Подложка выполнена из оптического стекла. Нанесение золотой пленки (кроме модели PM10-UP-AU) на стеклянную подложку позволяет добиться коэффициента отражения >96% в рабочем диапазоне длин волн. Диапазон рабочих длин волн составляет 800 нм - 20 мкм. Металлическая пленка легко окисляется, обесцвечивается и отслаивается в условиях повышенной влажности. Зеркала LBTEK с золотым покрытием защищены слоем диоксида кремния, который используется для изоляции металлической пленки от прямого контакта с воздухом, влияющего на оптические характеристики. Серия PM-AU представлена 2 формами: круглые и квадратные. Для каждой формы характерен свой размер.

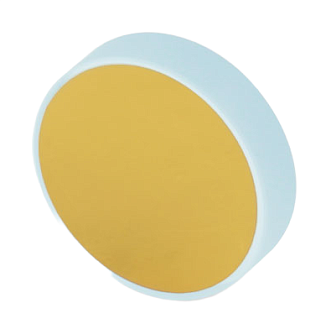

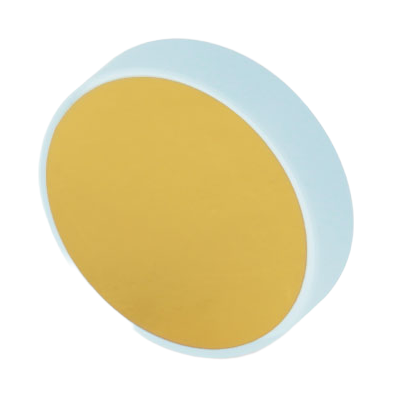

Серия PM-AU - круглые зеркала. Диаметр: 12,7, 25,4 или 50,8 мм. Толщина: 3-12,7 мм. Материал: кварцевое или боросиликатное стекло.
Серия PMS-AU - квадратные зеркала. Длина стороны: 12,7, 25,4, 26 или 35 мм. Толщина: 2, 3,1 или 6 мм. Материал: кварцевое или боросиликатное стекло.

Параметр Значение Ед.измерения
Материал
Кварцевое / Боросиликатное стекло
Покрытие Золотое покрытие
Коэффициент отражения >96 %
Длина волны 800 - 20000 нм
Качество обработки поверхности 40/20 s/d
Параллелизм
<3 угл.мин
Серия PM-AU
Диаметр 12,7          25,4          50,8 мм
Допуск по диаметру +0 / -0,1 мм
Толщина 3 - 6 мм
Допуск по толщине
±0,25
мм
Серия PMS-AU
Размер 12,7×12,7          26×35          25,4×25,4
мм
Размерный допуск ±0,1
мм
Толщина 2          3,1          6
мм
Допуск по толщине
±0,1
мм



Модель Размер, мм Материал Толщина, мм
PM05-AU 12,7Боросиликатное стекло3,1
PM-03T-AU-SP 25,4УФ-плавленый кварц3,0
PM10-AU 25,4Боросиликатное стекло6,0
PM10-UP-AU 25,4Боросиликатное стекло3,1
PM20-AU 50,8Боросиликатное стекло12,7
PMS05-AU 12,7×12,7Боросиликатное стекло3,1
PMS10-AU 25,4×25,4Боросиликатное стекло6,0
PMS26×35-AU-SP 26×35УФ-плавленый кварц2,0
