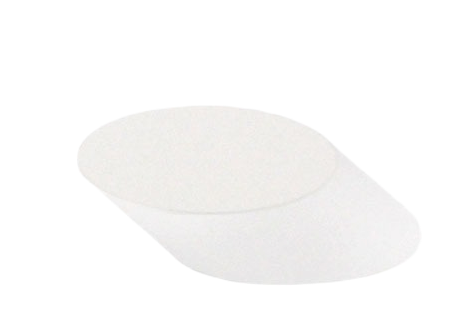

PME-AL - эллиптические зеркала с алюминиевым покрытием

Эллиптические зеркала с алюминиевым покрытием, изготовленные из УФ-плавленого кварца, предназначены для изменения направления светового пучка.
  • Материал: UVFS.
  • Покрытие: алюминиевое.
  • Размеры: главная ось - 18/ 35,9  мм, малая ось - 12,7 /25,4 мм.
  • Диапазон длин волн: 450 нм - 20 мкм.
  • Коэффициент отражения: >90%.
Производитель:  LBTEK

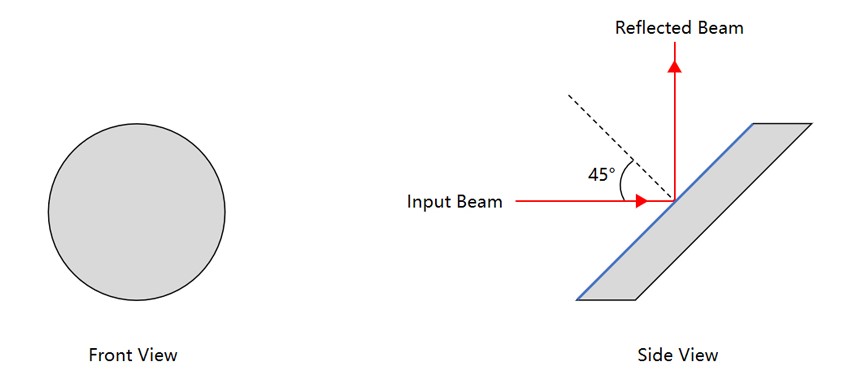

Эллиптические зеркала компании LBTEK предназначены для изменения направления светового пучка. Подложка выполнена из УФ-плавленого кварца. Нанесение алюминиевой пленки на стеклянную подложку позволяет добиться коэффициента отражения >90% в рабочем диапазоне длин волн. Металлическая пленка легко окисляется, обесцвечивается и отслаивается в условиях повышенной влажности. Зеркала LBTEK с алюминиевым покрытием защищены слоем диоксида кремния, который используется для изоляции металлической пленки от прямого контакта с воздухом, влияющего на оптические характеристики. Серия эллиптических зеркал с алюминиевым покрытием PME-AL доступна к заказу в двух размерах: главная ось - 35,9 мм, малая ось - 25,4 мм и главная ось - 18 мм, малая ось - 12,7 мм. Предлагаются зеркала, работающие в спектральном диапазоне от 450 нм до 20 мкм. Эллиптические зеркала с такими параметрами подходят для прецизионных оптических систем, требующих точного отклонения светового пучка в широком спектральном диапазоне.

Параметр Значение Ед.измерения
Модель
PM05E-AL PM10E-AL
Материал
УФ-плавленый кварц
Покрытие
Алюминиевое покрытие

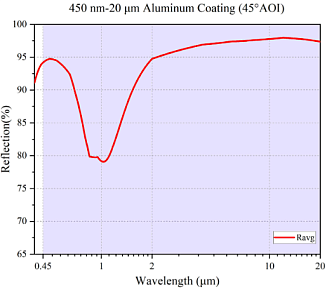

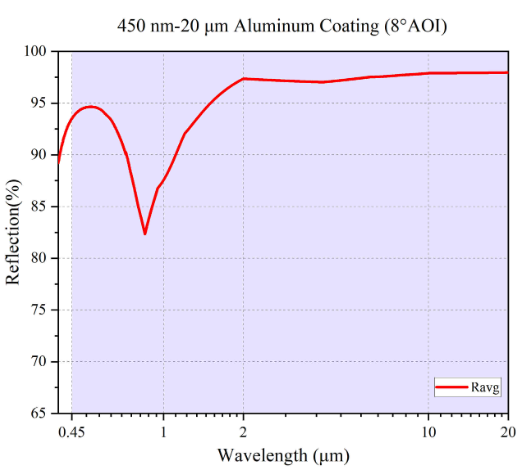

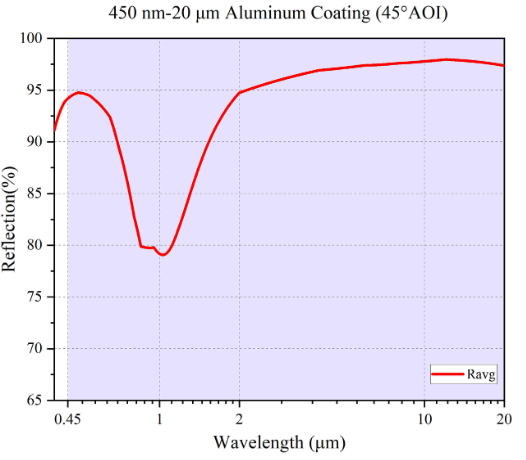

Коэффициент отражения
>90 %
Диапазон длин волн
450 - 20000 нм
Размер
главная ось: 18, малая ось: 12,7 главная ось: 35,9, малая ось: 25,4 мм
Допуск по размерам
+0 / -0,1 мм
Толщина
6 мм
Допуск по толщине
±0,2 мм
Качество обработки поверхности
40/20
Параллелизм
<3 угл.мин


Модель Описание
PM05E-AL Эллиптическое зеркало с алюминиевым покрытием. Эллипс: главная ось - 18 мм, малая ось - 12,7 мм. Диапазон длин волн: 450 нм - 20 мкм.
PM10E-AL Эллиптическое зеркало с алюминиевым покрытием. Эллипс: главная ось - 35,9 мм, малая ось - 25,4 мм. Диапазон длин волн: 450 нм - 20 мкм.
